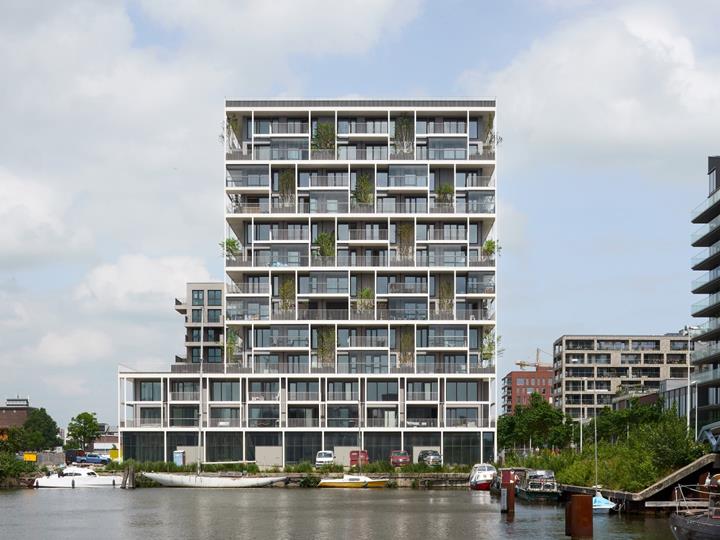

Palazzina BSH20A "Stories" ad Amsterdam, Paesi Bassi
Progetto cliente
Con la progettazione dell'edificio BSH20 A "Stories", il cliente Dlubal PIRMIN JUNG ha portato il classico condominio a un nuovo livello. Grazie all'uso innovativo del legno a strati incrociati, questo progetto del cliente ha un fascino molto speciale, che si inserisce in modo straordinario ma armonico nel paesaggio urbano di Amsterdam. Una struttura davvero interessante e bella.
| Committente |
Baugruppe BSH20A | Gruppo Heutink www.heutinkgroep.nl |
| Architetto |
Olaf Gipser Architects BV www. olafgipser.com |
| Strutture in legno |
W. u. J. Derix GmbH & Co. derix.de |
| Progettazione strutturale |
PIRMIN JUNG Svizzera AG www.pirminjung.ch |

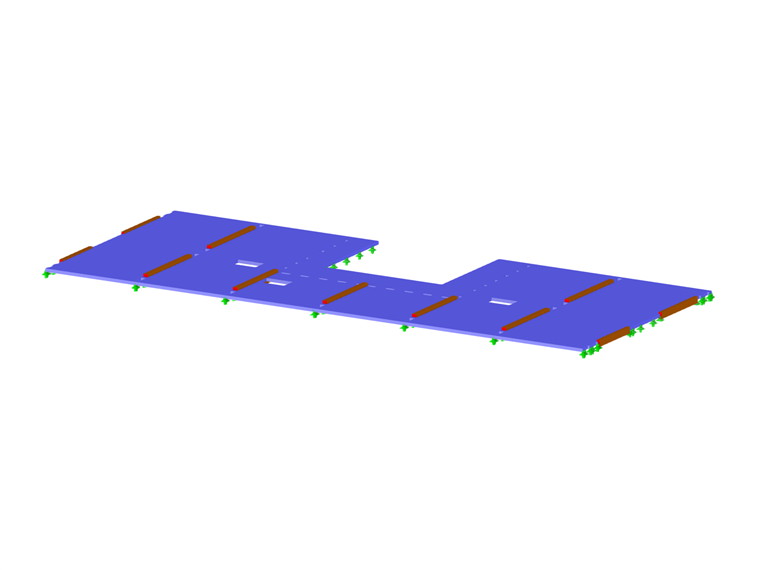

Dati del modello di un solaio in legno a strati incrociati
Modello
La sostenibilità è un argomento importante anche nel settore edile. Per questo motivo, il cliente Dlubal PIRMIN JUNG ha deciso di assumere la progettazione strutturale e la fisica della costruzione per il progetto BSH20 A "Stories".

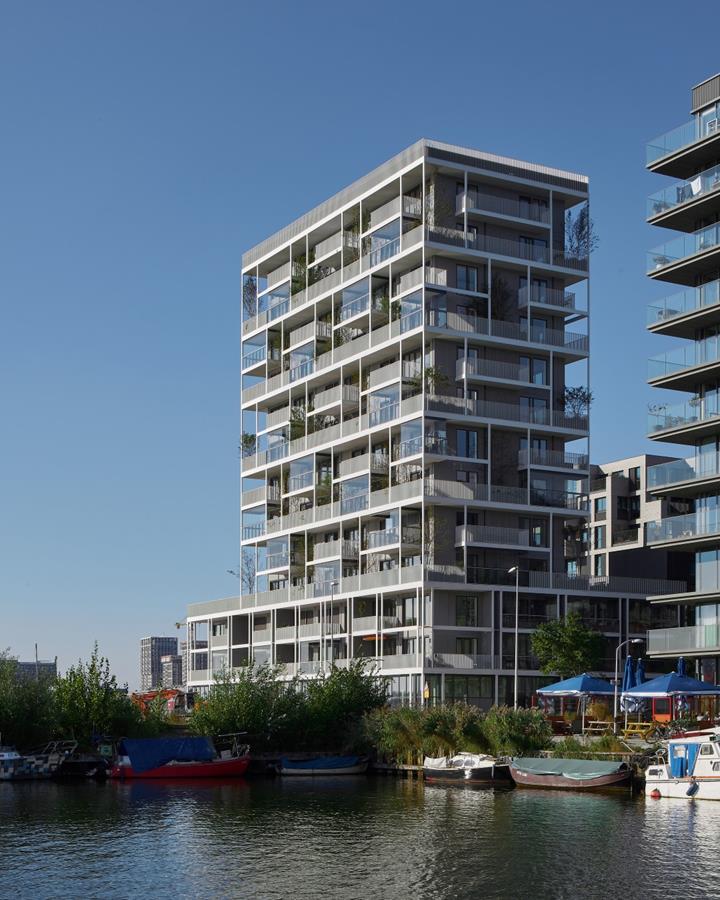

L'edificio residenziale plurifamiliare, compreso un parcheggio, comprende 35 appartamenti e unità commerciali distribuite su 13 piani, che si ergono con un'eleganza quasi filigranata sopra i tetti degli edifici circostanti ad Amsterdam. Come risultato dell'inverdimento e delle pareti strette, sembra una giovane foresta che sta appena iniziando a fiorire: Similmente al grande potenziale che si trova ancora nelle costruzioni in legno e sta solo aspettando di essere sfruttato dal settore edile.
Struttura
La struttura in legno alta oltre 32 m realizzata con pannelli prefabbricati in legno lamellare a strati incrociati (CLT) si trova su una base di cemento alta 11 m. I segmenti di pareti in legno a strati incrociati con uno spessore da 140 a 240 mm assorbono tutti i carichi verticali intorno all'area di accesso.
La protezione antincendio è stata una sfida particolare per i dieci piani in legno. È stato risolto in parte con intelaiature e in parte con un calcolo corrispondente per la combustione dei soffitti a vista.

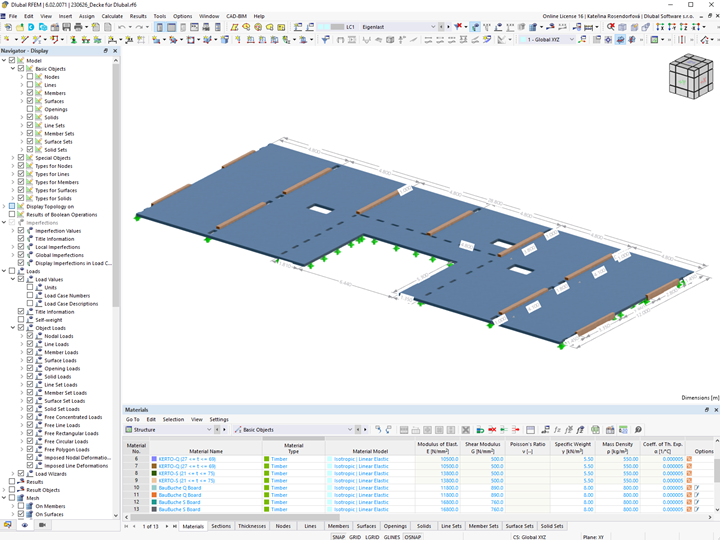

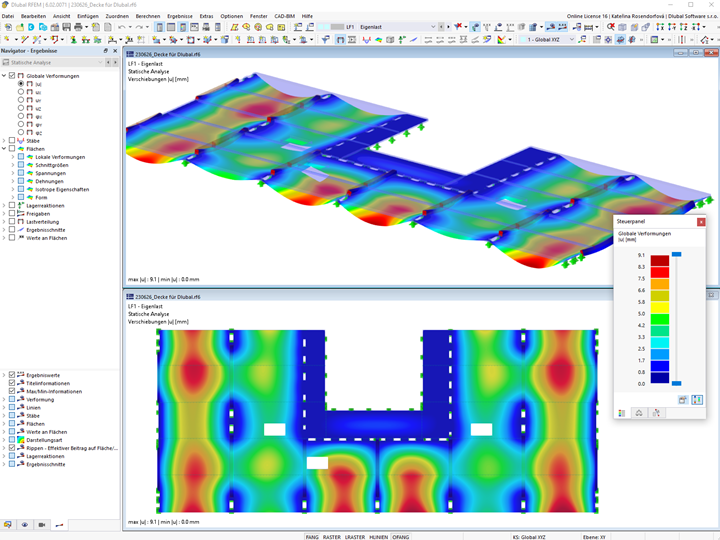

La struttura portante è stata progettata dalla società PIRMIN JUNG utilizzando il programma agli elementi finiti RFEM. Il condominio BSH20 A "Stories" ha vinto il concorso "Beste Gebouw 2022 - Particulière Woonbeleving, Paesi Bassi".
Posizione del progetto
NL-1031 Amsterdam-Buiksloterham
Parole chiave
Condominio Legno a strati incrociati Xlam CLT
