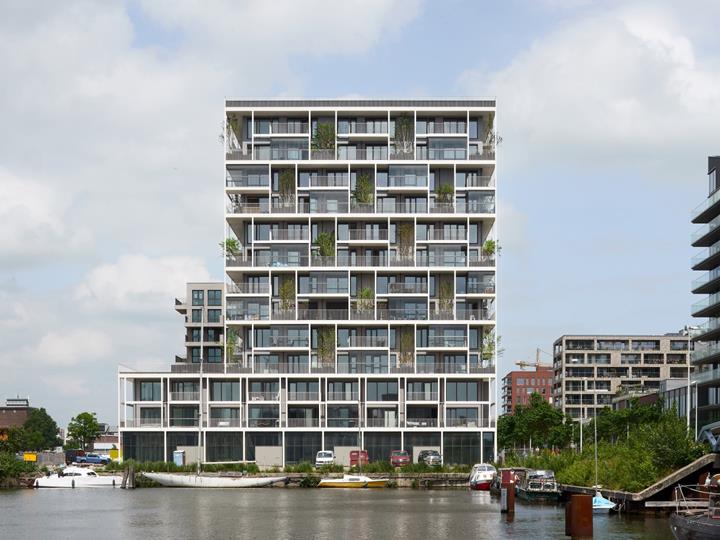

Edificio residencial BSH20A "Stories" en Ámsterdam, Países Bajos
Proyecto de cliente
Con el diseño del edificio BSH20 A "Stories", el cliente de Dlubal, PIRMIN JUNG, ha llevado el edificio residencial clásico a un nuevo nivel. Gracias al uso innovador de la madera contralaminada, el proyecto de este cliente tiene un atractivo muy especial, que encaja de forma notable pero armónica en el paisaje urbano de Ámsterdam. Una estructura realmente interesante y hermosa.
| Dirección del proyecto |
Baugruppe BSH20A | Heutink Groep www.heutinkgroep.nl |
| Arquitecto: |
Olaf Gipser Architects BV www. olafgipser.com |
| Estructura de madera |
W. u. J. Derix GmbH & Co. derix.com |
| Diseño estructural |
PIRMIN JUNG Schweiz AG www.pirminjung.ch |

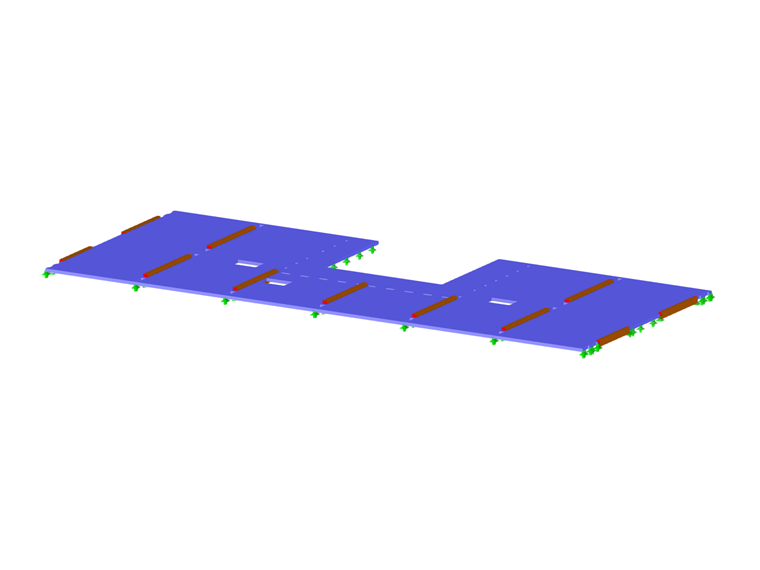

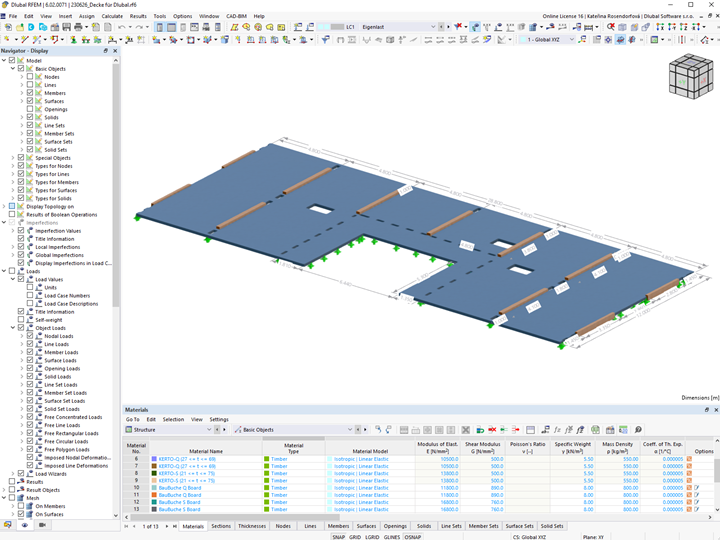

Datos del modelo de una placa de madera contralaminada
Modelo
La sostenibilidad también se ha convertido en un tema importante en la industria de la construcción. Por esta razón, el cliente suizo de Dlubal, PIRMIN JUNG, ha decidido llevar a cabo la ingeniería estructural y las mediciones relativas a la física del edificio para el proyecto BSH20 A "Stories".

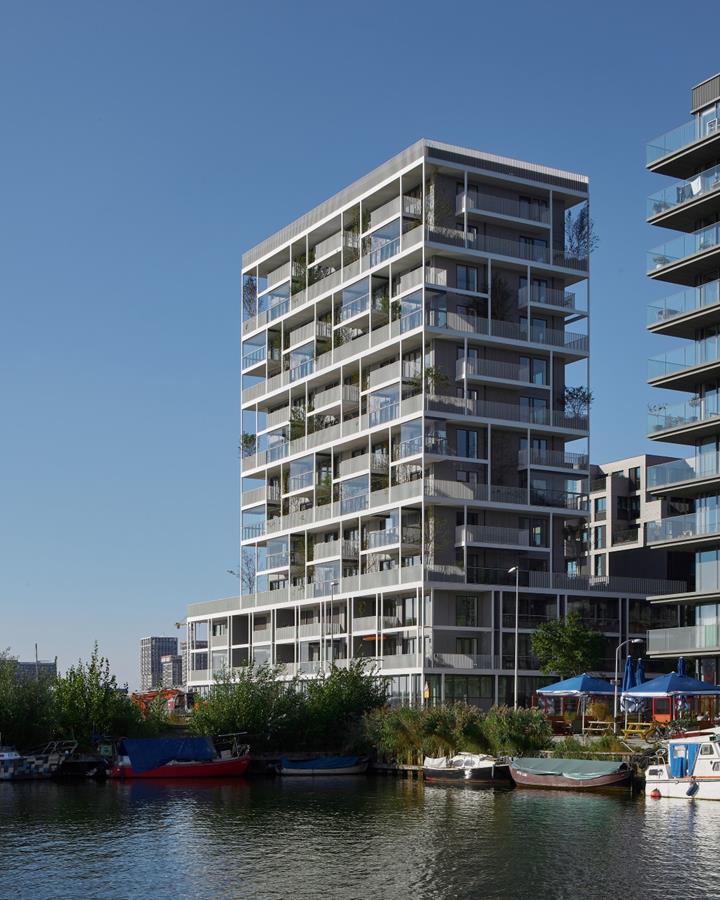

El edificio residencial multifamiliar, incluido un garaje de estacionamiento, comprende 35 apartamentos y locales comerciales distribuidos en 13 plantas, elevándose con una elegancia casi de filigrana sobre las cubiertas de los edificios circundantes en Ámsterdam. Como resultado del reverdecimiento y los muros estrechos, parece un bosque joven que apenas comienza a florecer: Del mismo modo que el gran potencial que aún está por descubrir en las estructuras de madera, a la espera de ser utilizadas por la industria de la construcción.
La estructura
La estructura de madera de más de 32 m de altura hecha de paneles prefabricados de madera contralaminada (CLT) se encuentra sobre una base de hormigón de 11 m de altura. Los segmentos de los muros de madera contralaminada, con un espesor de 140 a 240 mm, absorben todas las cargas verticales alrededor del área de circulación.
La protección contra incendios ha sido un desafío particular para los diez pisos de madera. Se resolvió en parte mediante revestimientos y en parte mediante un cálculo correspondiente para la carbonización de los techos expuestos.

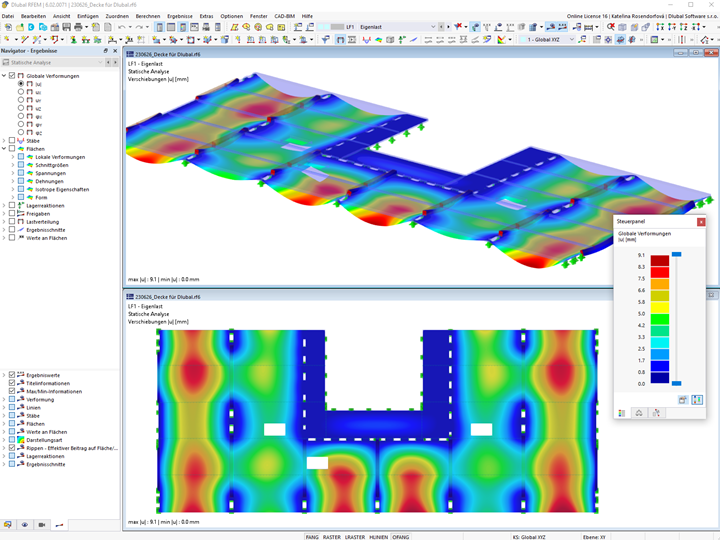

La estructura de soporte fue diseñada por la empresa PIRMIN JUNG utilizando el programa de elementos finitos RFEM. El edificio residencial BSH20 A "Stories" ganó el concurso del mejor edificio "Beste Gebouw 2022 - Particulière Woonbeleving, Países Bajos".
Ubicación del proyecto
NL-1031 Amsterdam-Buiksloterham
Palabras clave
Edificio residencial Madera contralaminada Xlam CLT
