荷兰阿姆斯特丹 BSH20A 公寓住宅"故事"
客户项目
Dlubal 的客户 PIRMIN JUNG 凭借 BSH20 A "故事" 将经典的公寓建筑提升到一个新的高度。 由于对正交胶合木的创新使用，该客户项目具有一种非常特殊的氛围，与阿姆斯特丹的城市景观相得益彰，既醒目又和谐。 一个非常有趣和美丽的结构。
| 项目管理 |
BSH20A 总成 | Heutink 集团 www.heutinkgroep.nl |
| 建筑设计 |
Olaf Gipser Architects BV www. olafgipser.com |
| 木结构 |
W.u. J.Derix GmbH & Co. derix.de |
| 结构验算 |
PIRMIN JUNG Schweiz AG www.pirminjung.ch |

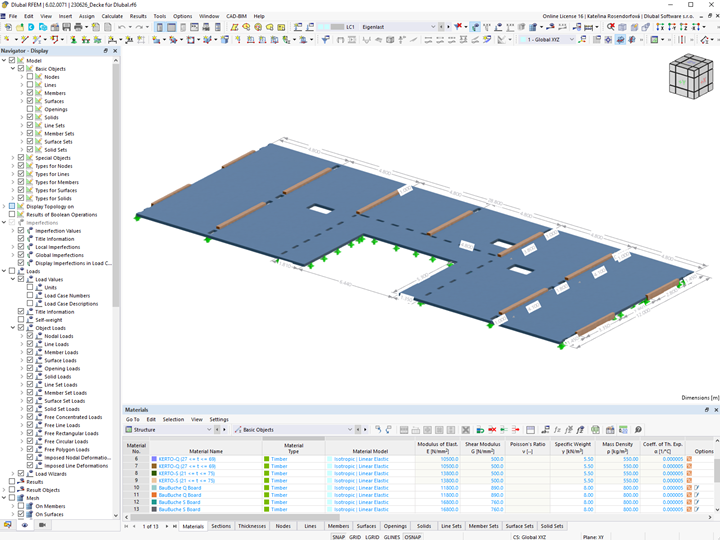

正交胶合木地板模型数据
模型
可持续性也是建筑行业的一个重要课题。 出于这个原因，Dlubal 的客户 PIRMIN JUNG 决定接手 BSH20 A “楼层”项目的结构设计和建筑物理部门。

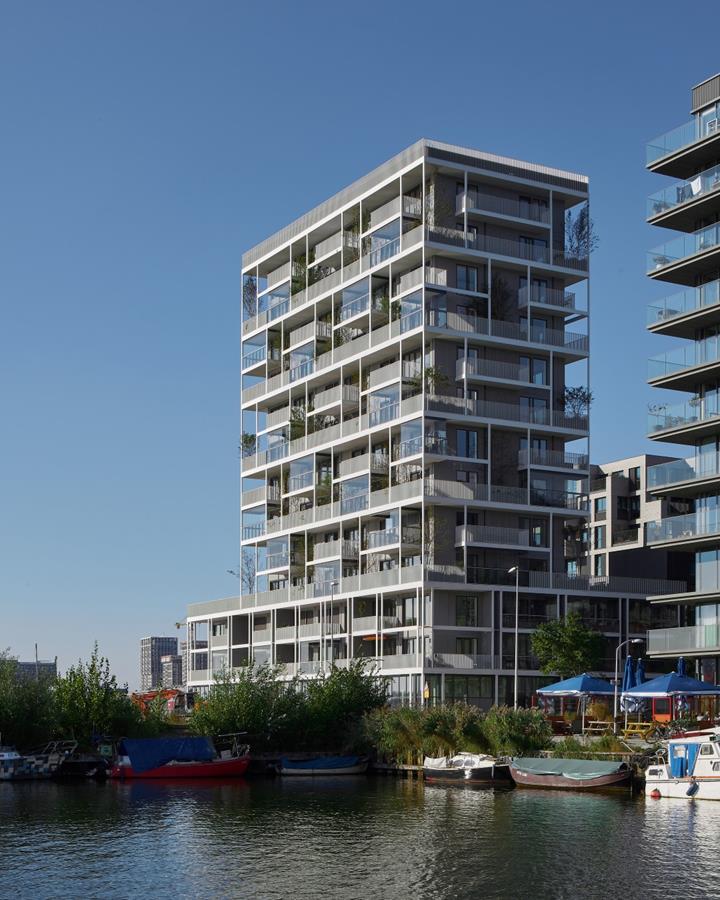

包括停车库在内的 35 个住宅和商业单元位于 13 层以上，在阿姆斯特丹周围的建筑屋顶之上几乎呈现出金银丝般的优雅。 绿树成荫，狭窄的墙壁，看起来像一片刚刚开始生长的年轻森林： 木结构建筑的巨大潜力正等待着建筑行业的发掘。
结构
这座高 32 m 的木结构建筑位于 11 m 高的混凝土基础上，由预制的正交胶合木板 (CLT) 组成。 厚度为 140 至 240 mm 的正交胶合木墙段吸收了入口区域周围的所有竖向荷载。

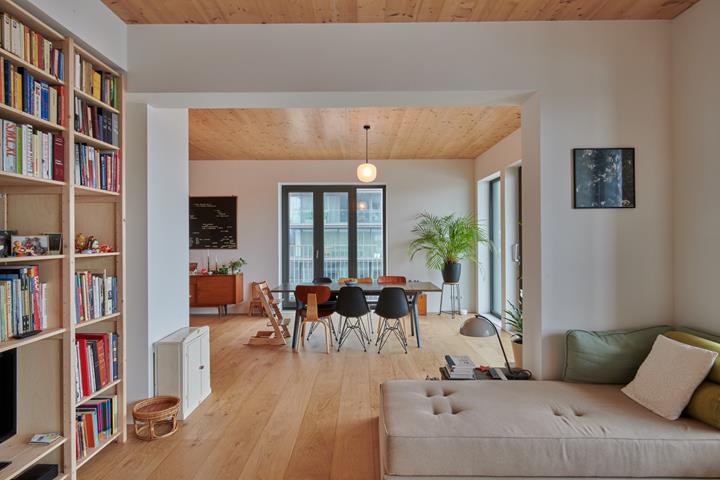

对于木结构建筑的十层楼来说，防火是一个特别的挑战。 这部分通过密封解决，部分通过相应计算燃尽的可见天花板来解决。

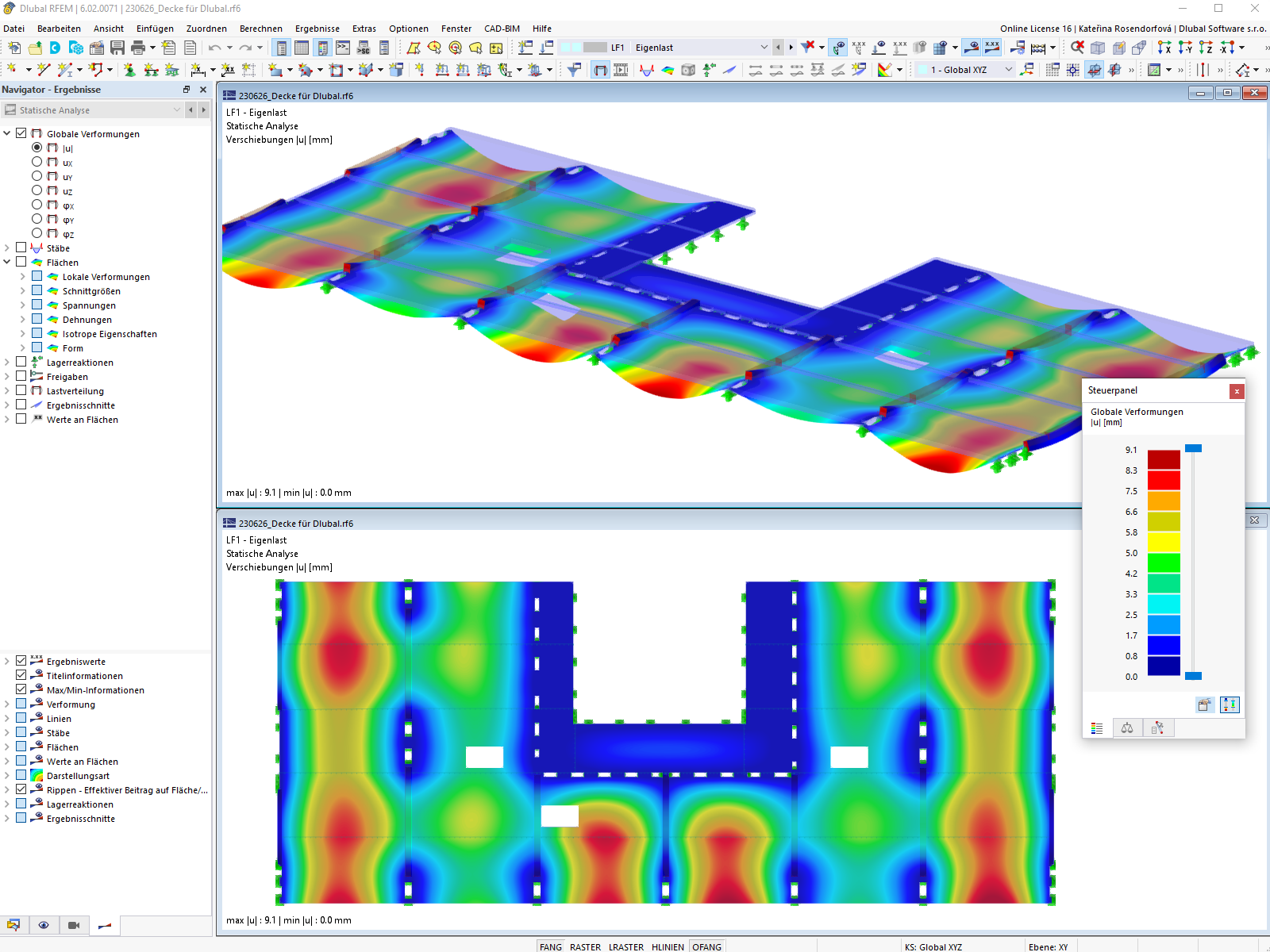

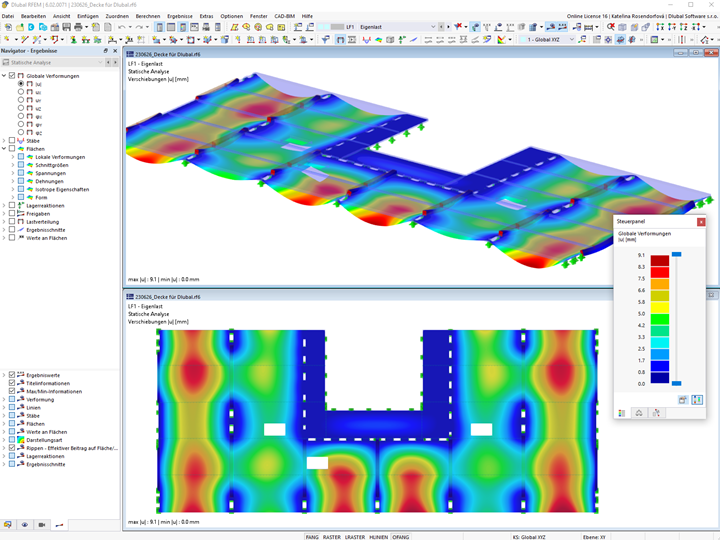

支座结构由 PIRMIN JUNG 公司使用有限元软件 RFEM 计算完成。 公寓楼 BSH20 A "Stories" 赢得了 "Best Gebouw 2022 - Participate Woonbeleving, Netherlands" 竞赛。
项目位置
NL-1031 阿姆斯特丹-Buiksloterham
