Edifício de apartamentos BSH20A "Stories", Amesterdão, Países Baixos

Com o BSH20A "Stories", o cliente da Dlubal PIRMIN JUNG eleva o clássico edifício de apartamentos a uma nova dimensão. Graças à utilização inovadora da madeira laminada cruzada, este projeto de cliente tem uma aura muito especial que se integra de forma marcante e, simultaneamente, harmoniosa na paisagem urbana de Amesterdão. Uma estrutura realmente interessante e muito bonita.

220x

placa de madeira laminada cruzada

A sustentabilidade também é um tema importante na indústria da construção. Por esse motivo, o cliente da Dlubal PIRMIN JUNG decidiu assumir o planeamento estrutural e a física do edifício para o projeto BSH20A "Stories".

As 35 unidades habitacionais e comerciais, incluindo a garagem, distribuem-se por 13 andares com uma elegância quase filigrana acima das coberturas dos edifícios circundantes em Amesterdão. Com a vegetação verde e os muros estreitos, parece uma floresta jovem que está apenas a começar a desenvolver-se. Um pouco à imagem do grande potencial que ainda existe na construção em madeira e só está à espera de ser explorado pela indústria da construção.

Estrutura

A estrutura de madeira com mais de 32 metros de altura, constituída por pisos de madeira laminada cruzada (CLT), está assente sobre uma base de betão com 11 metros de altura. Os segmentos de parede de madeira laminada cruzada com uma espessura de 140 a 240 mm absorvem todas as cargas verticais na zona de acesso.

A proteção contra incêndio foi um desafio particular para os dez pisos de madeira. Isto foi resolvido em parte pelo encapsulamento, em parte por um cálculo correspondente à combustão dos tetos visíveis.

A estrutura de apoio foi calculada estaticamente pela empresa PIRMIN JUNG utilizando o programa de elementos finitos RFEM. O edifício de apartamentos BSH20A "Stories" foi o vencedor do concurso "Beste Gebouw 2022 - Particuliere Woonbeleving, Niederlande".

Local

NL-1031 Amesterdão-Buiksloterham, Países Baixos

Cliente	Baugruppe BSH20A \| Heutink Groep www.heutinkgroep.nl
Arquiteto	Olaf Gipser Architects B.V. www.olafgipser.com
Estrutura de madeira	W. u. J. Derix GmbH & Co. derix.de
Cálculo estrutural	PIRMIN JUNG Schweiz AG www.pirminjung.ch

Especificações do projeto

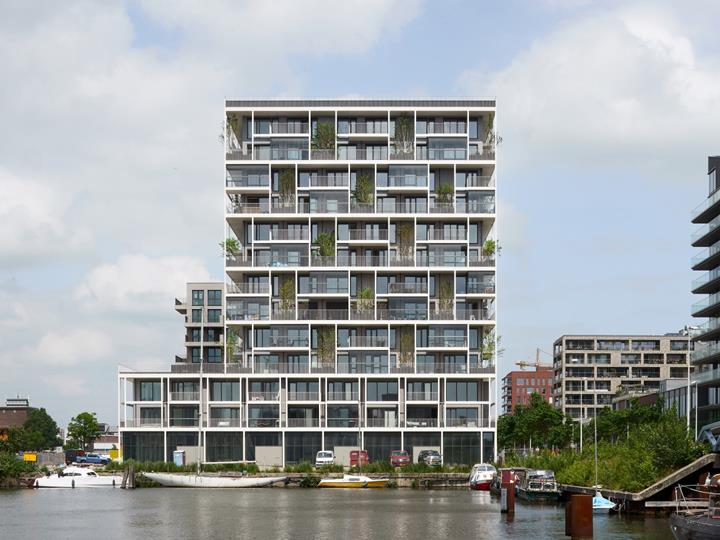

Edifício de apartamentos BSH20A "Stories", Amesterdão, Países Baixos | © MWA Hart Nibbrig, Amesterdão

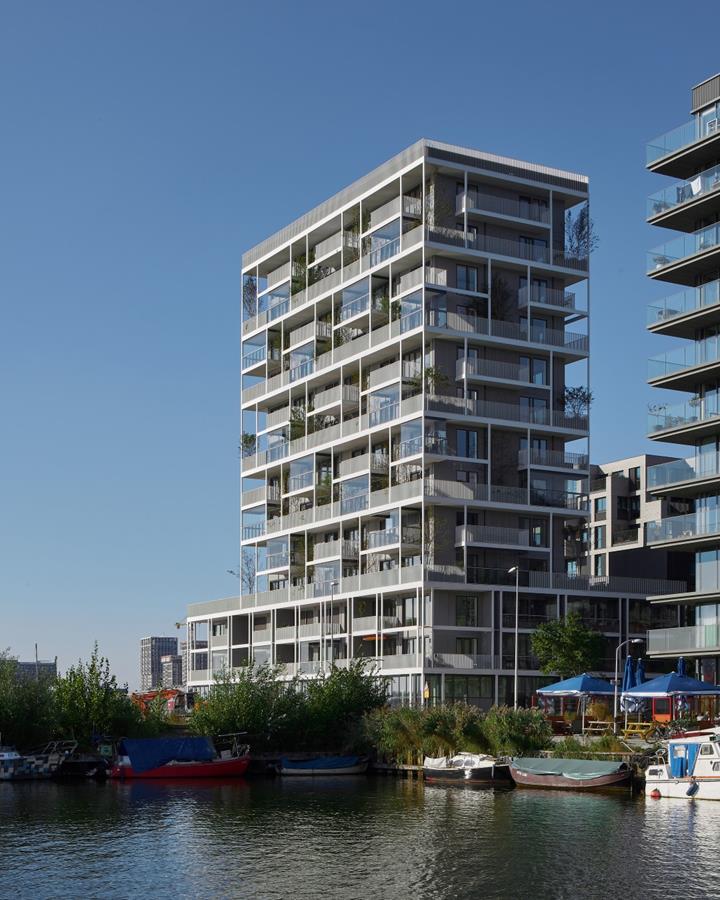

Unidades habitacionais e comerciais, incluindo garagem | © MWA Hart Nibbrig, Amesterdão

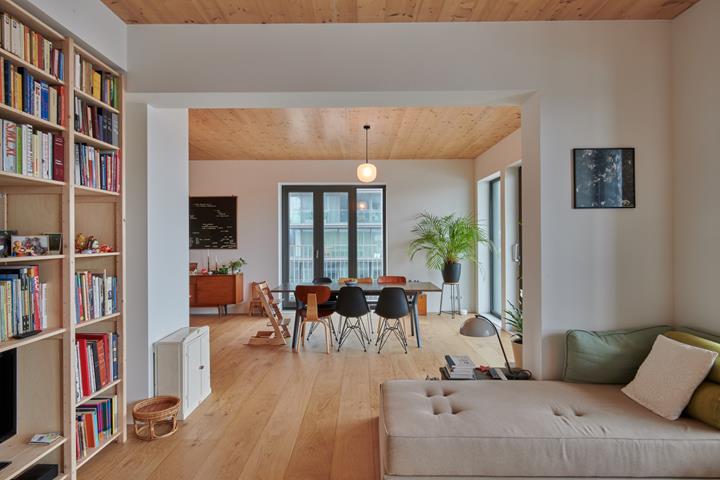

Interior | © MWA Hart Nibbrig, Amesterdão

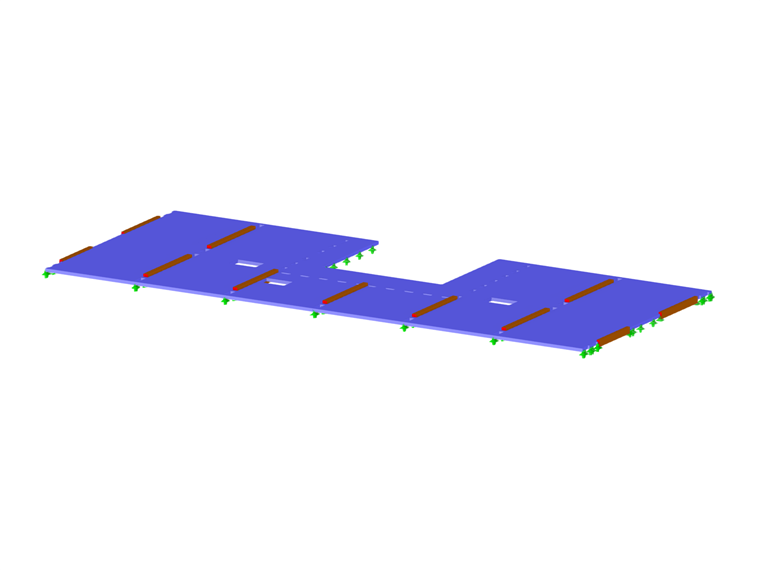

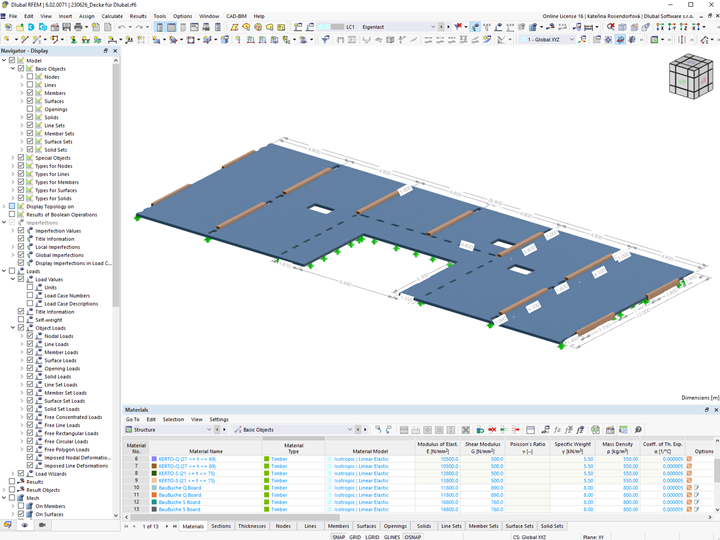

Modelo de um piso de madeira laminada cruzada do edifício de apartamentos BSH20A "Stories", Amesterdão, Países Baixos | © PIRMIN JUNG

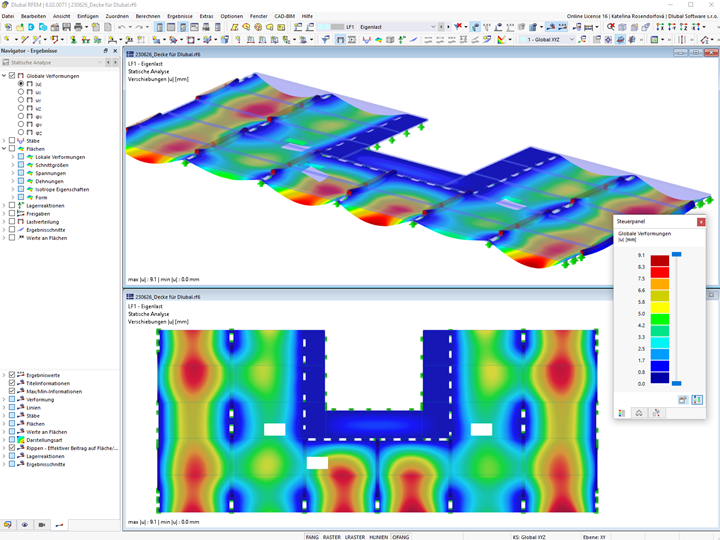

Deformações de um piso de madeira laminada cruzada no RFEM | © PIRMIN JUNG

Dados do modelo

Número de nós 355

Número de linhas 441

Número de barras 26

Número de superfícies 11

Número de sólidos 0

Número de casos de carga 5

Número de combinações de cargas 3

Número de combinações de resultados 0

Peso total 21,775 t

Dimensões 28,800 x 0,000 x 12,000 m
