Стальная пергола на Plaza del Edificio L, Университет Рафаэль Ландивар, Гватемала

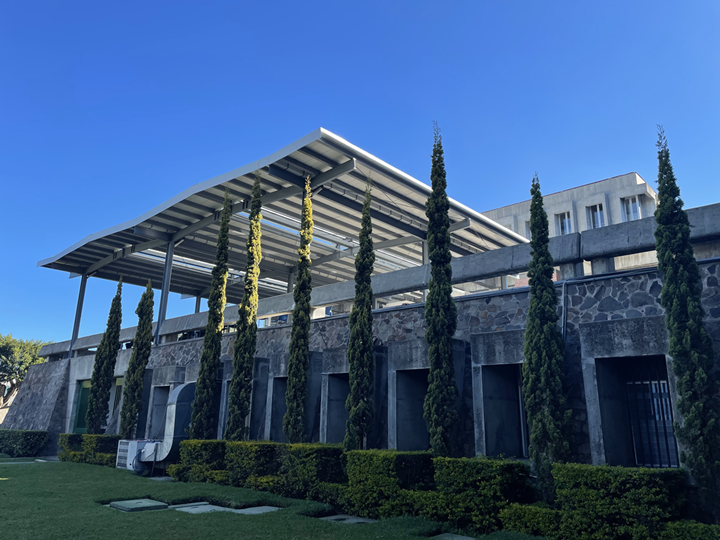

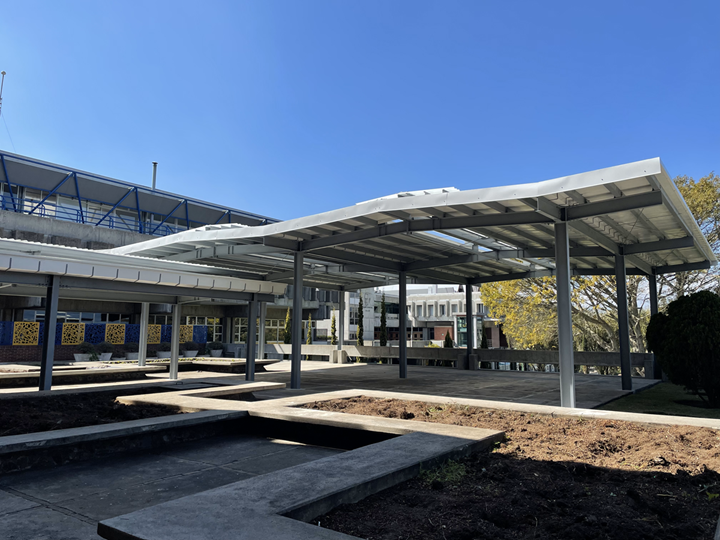

Инженер Энрике де Леон, гватемальский клиент Dlubal Software, представляет прекрасный проект стальной перголы, с помощью которой было реконструировано редко используемое пространство в здании «L» кампуса SJ Сан-Франциско де Борха Университета Рафаэль Ландивар в Гватемале.

Конструкция

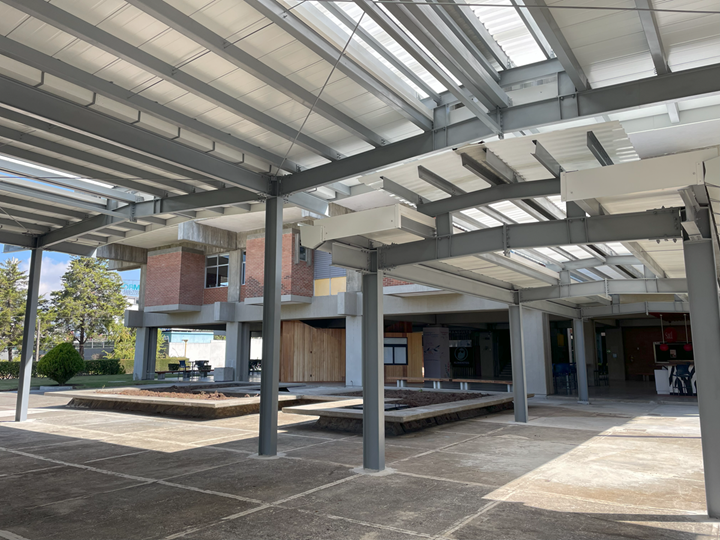

Для опирания покрытия и формы перголы были использованы стальные балки и колонны из двойного тавра. Стропила, поддерживающие покрытие, изготовлены из холодногнутых профилей; само покрытие состоит из термоакустического листа, опирающегося на основную конструкцию и вентиляционного монитора.

Статический расчёт

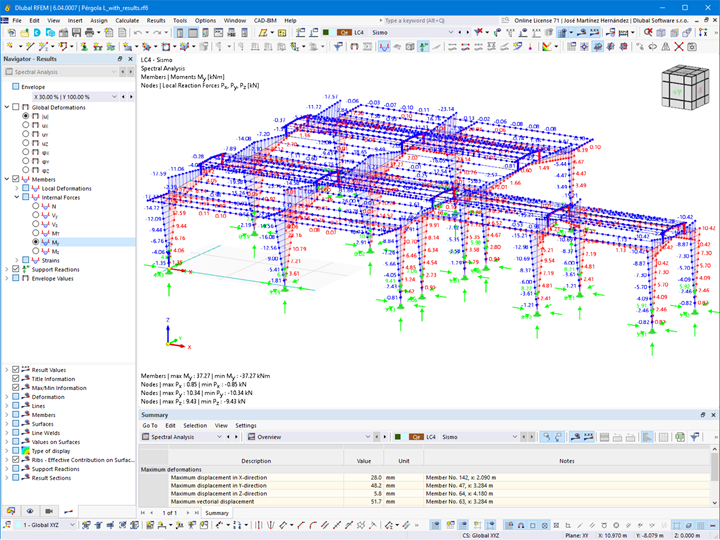

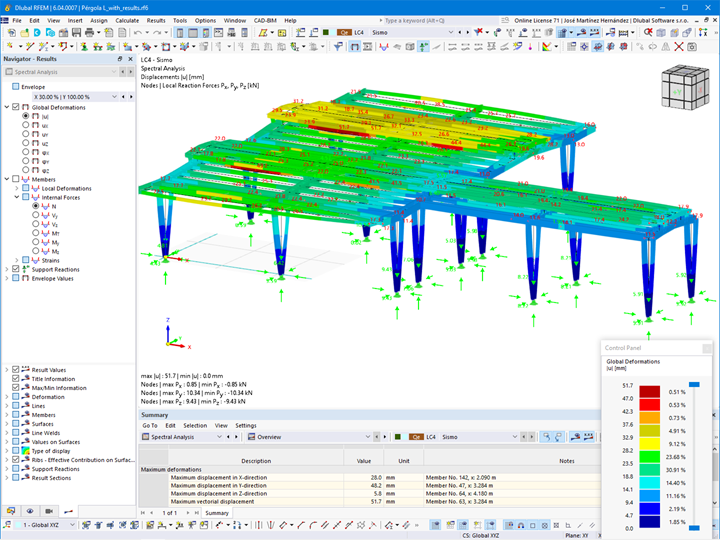

Моделирование и расчёт конструкций выполнялись в RFEM 6, с оптимизацией расчёта с помощью аддона Расчёт стальных конструкций, что позволило подтвердить надёжность и соответствие всем мормативным требованиям к предельным состояниям по несущей способности и пригодности к эксплуатации.

Место Университет Рафаэль Ландивар, Plaza Edificio L, Кампус Сан-Франциско де Борха SJ,
Город Гватемала, Гватемала
Заказчик Университет Рафаэль Ландивар
Проектирование конструкций инж. Энрике де Леон
Подрядчик EJF Projects, CINDU, Гватемала
Архитектурный проект Ассоциированные архитекторы


Спецификации проекта

Данные о модели

Количество узлов 144
Количество линий 171
Количество стержней 163
Количество поверхностей 0
Количество тел 0
Количество загружений 4
Количество сочетаний нагрузок 3
Количество расчетных сочетаний 6
Общий вес 10,940 t
Размеры 25,000 x 4,460 x 19,995 m
