Pergola in acciaio in Plaza del Edificio L, Università Rafael Landívar, Guatemala

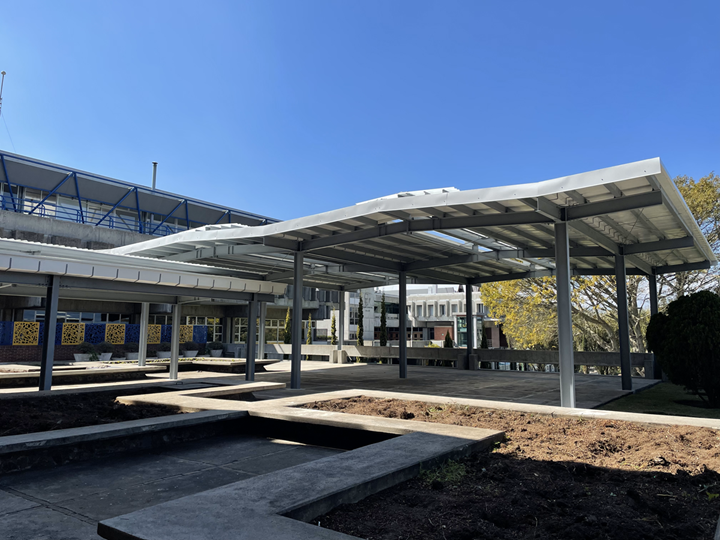

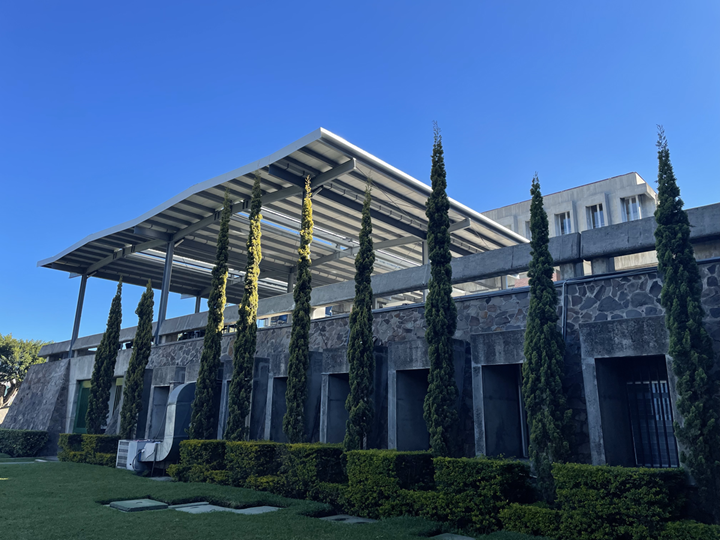

L'ingegnere Enrique de León, un cliente di Dlubal Software, ci presenta questo bellissimo progetto di pergola in acciaio, attraverso il quale è stato recuperato un piccolo spazio poco sfruttato nell'edificio "L" del campus di San Francisco de Borja SJ, presso l'Università Rafael Landívar, Città del Guatemala.

Struttura

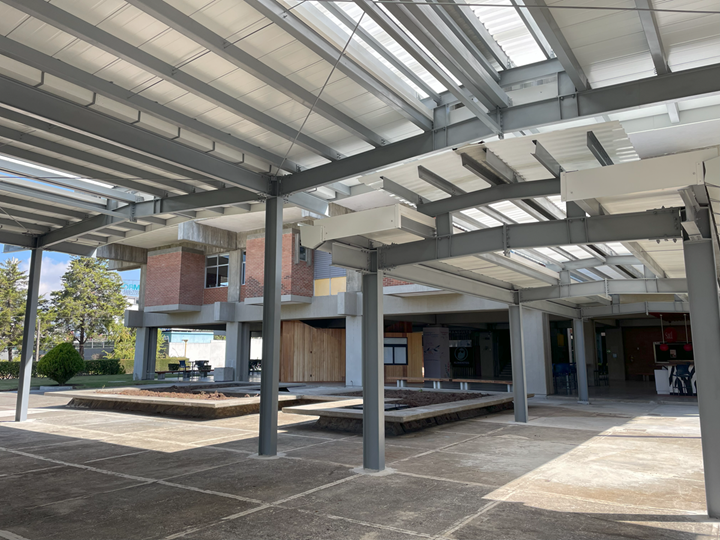

Per sostenere la copertura e modellare la pergola, sono state utilizzate travi e colonne in acciaio a doppia sezione a T. I travetti che sostengono la copertura sono costituiti da sezioni piegate a freddo, la copertura è costituita da una lastra termoacustica con un monitor di ventilazione che poggia sulla struttura principale .

Analisi strutturale

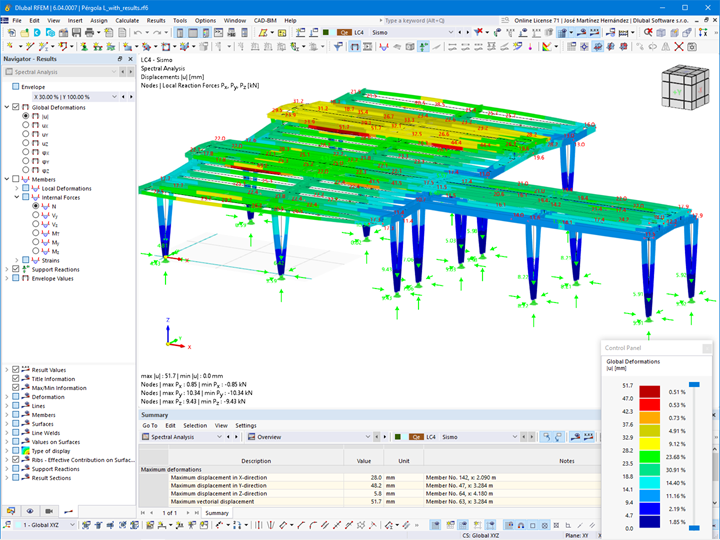

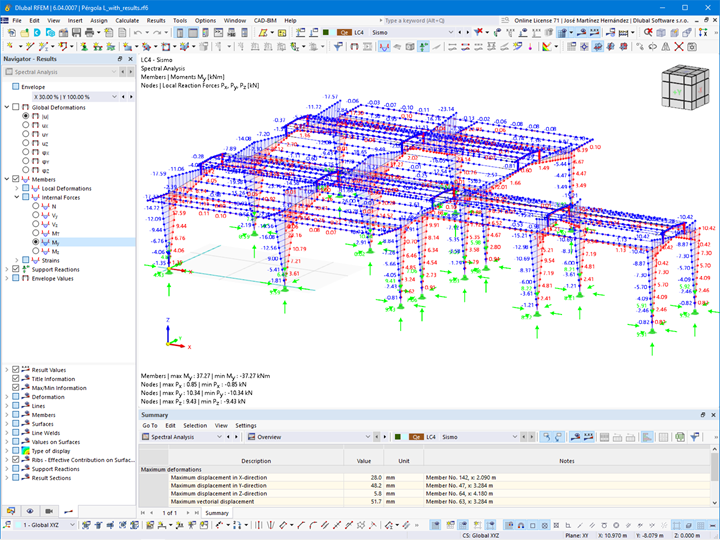

La modellazione strutturale e l'analisi sono state eseguite in RFEM 6, ottimizzando la progettazione attraverso l'add-on Verifica Acciaio, verificando così la sicurezza e la conformità a tutti gli stati limite ultimi e di sesercizio richiesti dalla norma.

Posto Università Rafael Landívar, Plaza Edificio L, Campus San Francisco de Borja SJ,
Città del Guatemala, Guatemala
Committente Università Rafael Landívar
Verifiche strutturali Ing. Enrique de León
Impresa EJF Projects, CINDU Guatemala
Progettazione architettonica Arquitectos Asociados


Specifiche del progetto

Dati del modello

Numero di nodi 144
Numero di linee 171
Numero di aste 163
Numero di superfici 0
Numero di solidi 0
Numero di casi di carico 4
Nr. di combinazioni di carico 3
Nr. di combinazioni di risultati 6
Peso totale 10,940 t
Dimensioni 25.000 x 4.460 x 19.995 m
