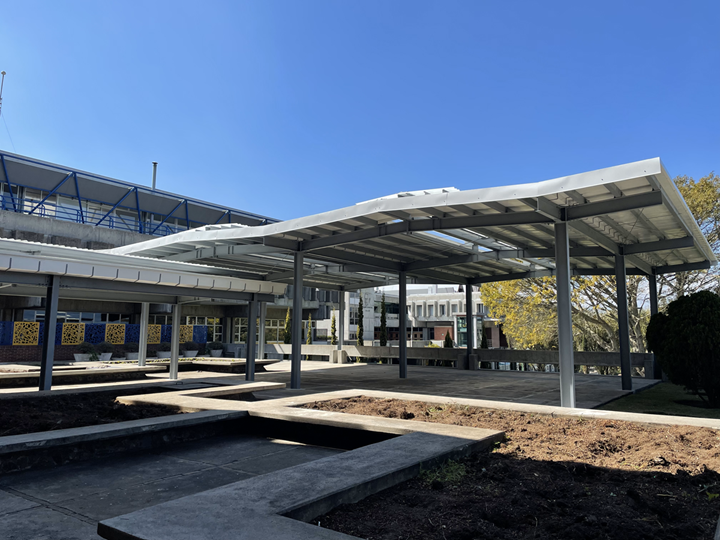

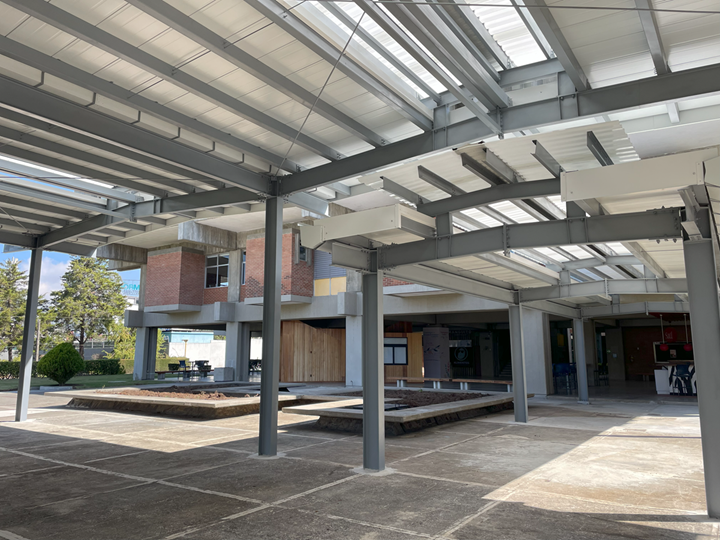

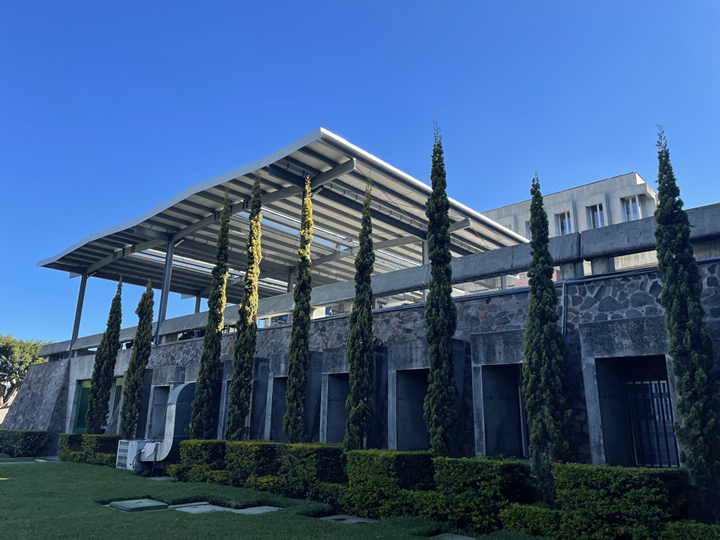

Pérgula de aço na Plaza del Edificio L, Universidade Rafael Landívar, Guatemala

O engenheiro Enrique de León, cliente da Dlubal Software, apresenta-nos o seu mais recente projeto: uma pérgula de aço que permitiu recuperar um espaço pouco explorado no edifício "L" do campus San Francisco de Borja SJ na Universidade Rafael Landívar, na Cidade da Guatemala em Guatemala.

Estrutura

A estrutura principal que suporta o revestimento da cobertura é constituída por vigas e pilares de aço feitos de perfis em I. As vigas que suportam o revestimento da cobertura são feitas de secções formadas a frio e a própria cobertura é constituída por uma membrana termoacústica com ventilação, apoiada na estrutura principal.

Cálculo estrutural

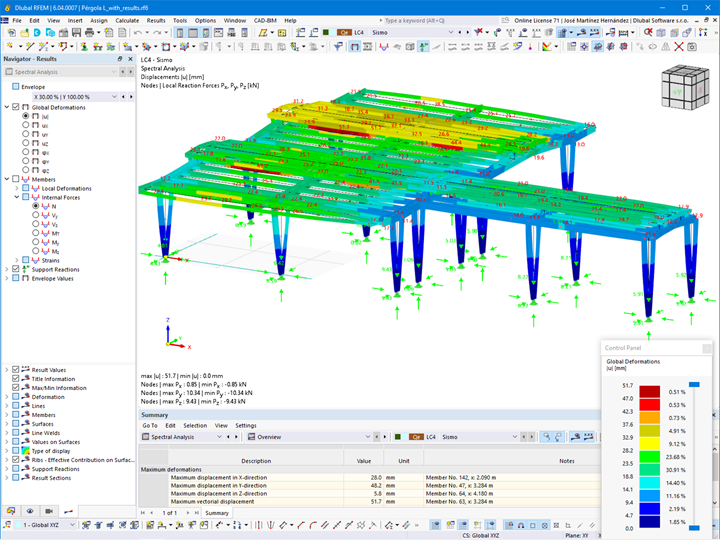

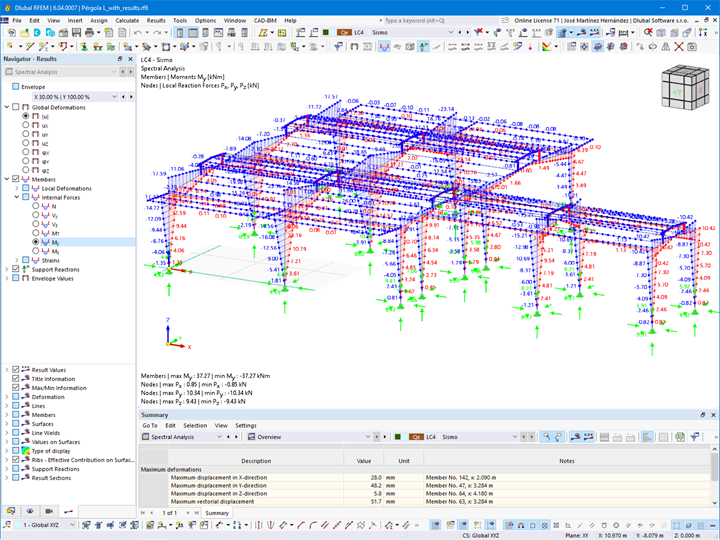

A modelação e o cálculo estrutural foram realizados no RFEM 6, tendo o dimensionamento sido otimizado através da adição do módulo Ligações de aço para verificar a segurança e o cumprimento de todas as verificações de estado limite último e de utilização exigidas na norma.

Local Universidade Rafael Landívar, Plaza Edificio L, Campus San Francisco de Borja S.J.,
Cidade da Guatemala, Guatemala
Promotor Universidade Rafael Landívar
Planeamento estrutural Ing. Enrique de León
Empreiteiro EJF Proyectos, CINDU Guatemala
Planeamento arquitetónico Arquitectos Asociados


Especificações do projeto

Dados do modelo

Número de nós 144
Número de linhas 171
Número de barras 163
Número de superfícies 0
Número de sólidos 0
Número de casos de carga 4
Número de combinações de cargas 3
Número de combinações de resultados 6
Peso total 10,940 t
Dimensões 25,000 x 4,460 x 19,995 m
