28.2.2024

Kovová pergola na Plaza del Edificio L, Univerzita Rafaela Landívara, Guatemala

Inženýr Enrique de León, zákazník společnosti Dlubal Software, nám představuje svůj krásný projekt kovové pergoly, kterou se podařilo osvěžit dosud málo využitý prostor před budovou L na kampusu San Francisco de Borja SJ na Univerzitě Rafaela Landívara ve městě Guatemala.

295x

Kovová pergola

Konstrukce

Hlavní konstrukce, která nese zastřešení, se skládá z ocelových nosníků a sloupů s dvojitým T-profilem. Krokve, které nesou střešní plášť, jsou z profilů tvarovaných za studena, samotné zastřešení je řešeno termoakustickou deskou a ventilačním systémem.

Statický výpočet

Modelování a statická analýza byly provedeny v programu RFEM 6 a návrh byl optimalizován v addonu Posouzení ocelových konstrukcí, aby byla ověřena bezpečnost a dodržení všech požadavků na únosnost a použitelnost stanovených v normě.

Místo

Univerzita Rafaela Landívara, Plaza Edificio L, Campus San Francisco de Borja S.J.,
Ciudad de Guatemala, Guatemala

Investor	Univerzita Rafaela Landívara
Statický výpočet	Ing. Enrique de León
Prováděcí firma	EJF Proyectos, CINDU Guatemala
Architektonický návrh	Arquitectos Asociados

Specifikace projektu

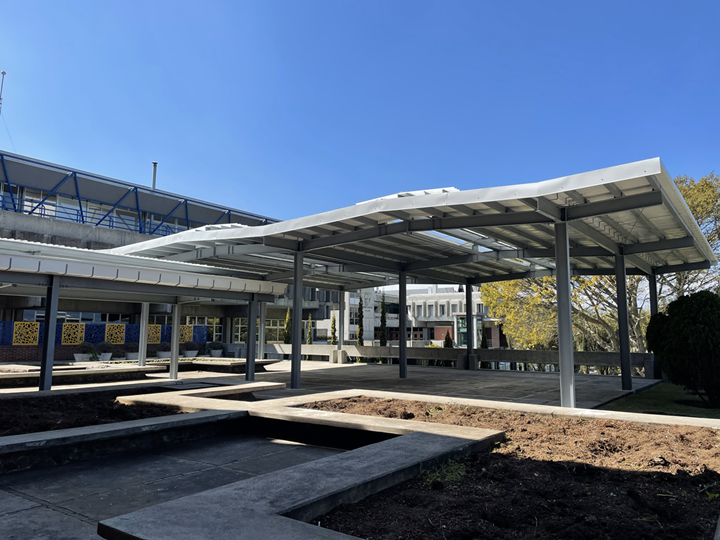

Kovová pergola na Univerzitě Rafaela Landívara (© Ing. Enrique de León)

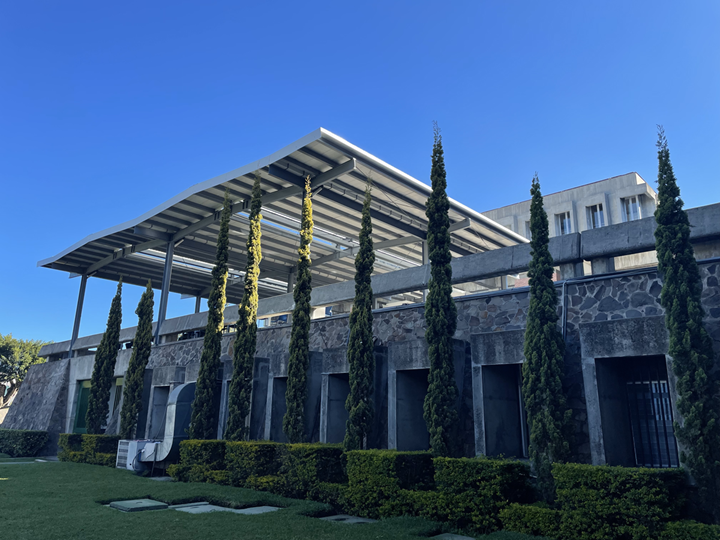

Vnější pohled na pergolu (© Ing. Enrique de León)

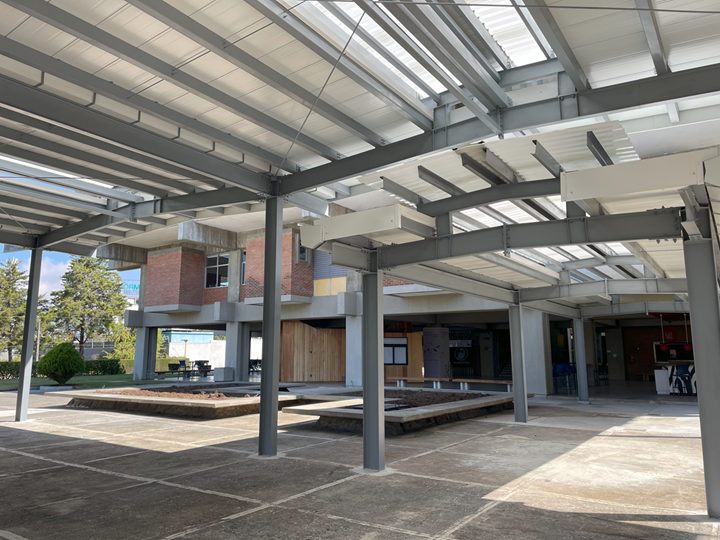

Vnitřní pohled na pergolu (© Ing. Enrique de León)

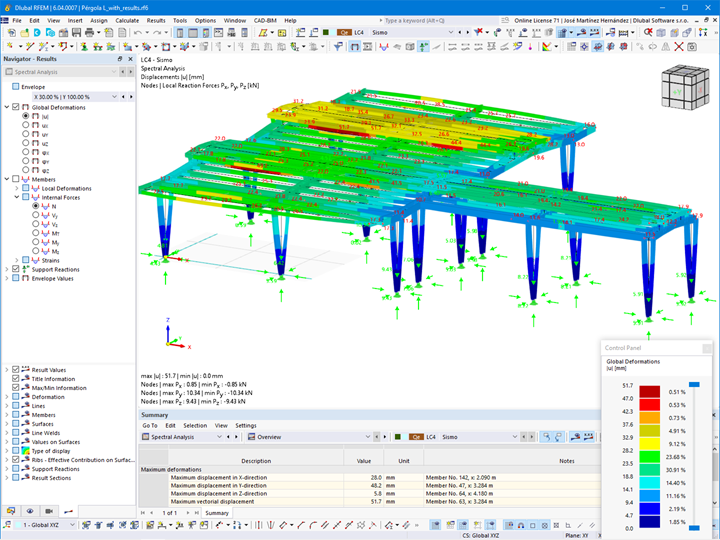

RFEM model s globálními deformacemi a podporovými reakcemi (© Ing. Enrique de León)

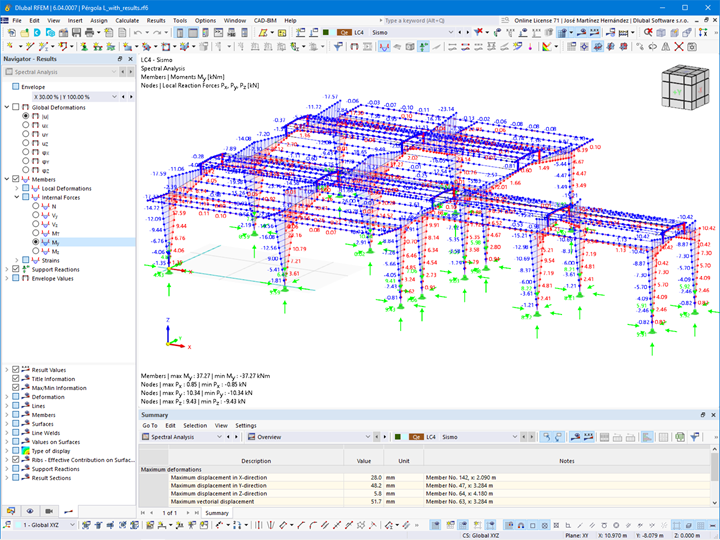

RFEM model s momenty na prutech (© Ing. Enrique de León)

Údaje o modelu

Počet uzlů 144

Počet linií 171

Počet prutů 163

Počet ploch 0

Počet těles 0

Počet zatěžovacích stavů 4

Počet kombinací zatížení 3

Počet kombinací výsledků 6

Celková hmotnost 10,940 t

Rozměry 25,000 x 4,460 x 19,995 m
