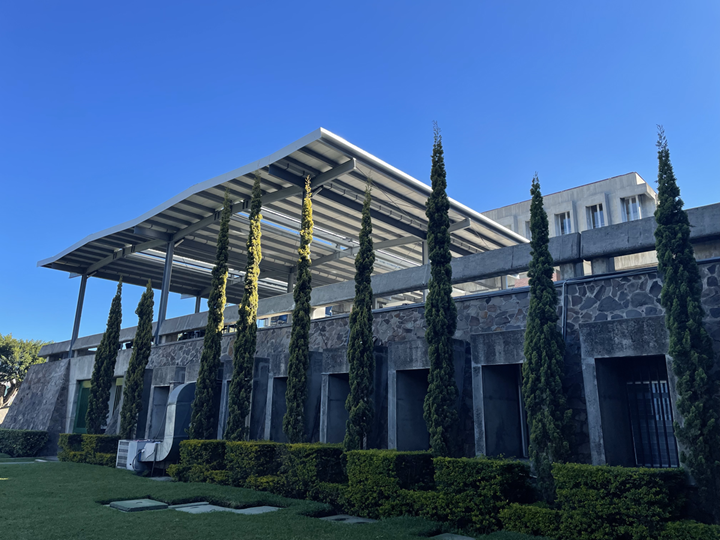

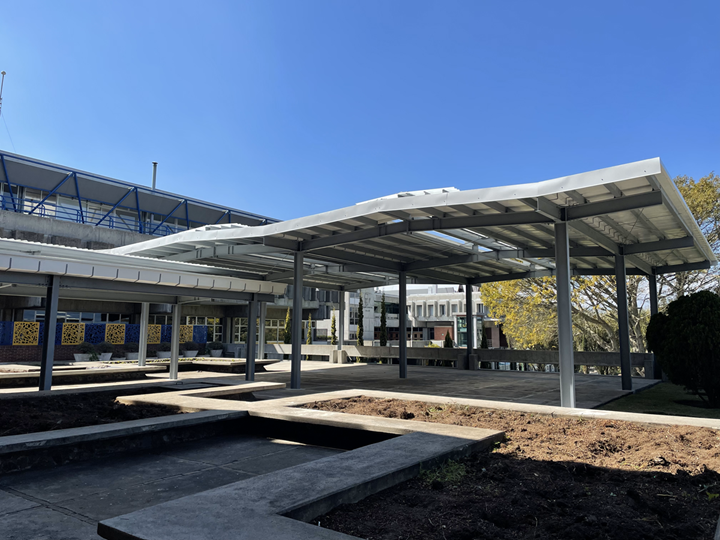

Pérgola metálica en Plaza del Edificio L, Universidad Rafael Landívar, Guatemala

El ingeniero Enrique de León, cliente de Dlubal Software, nos presenta este bonito proyecto de pérgola metálica, mediante el que se ha recuperado un espacio poco explotado en el edificio ‘L’ del campus San Francisco de Borja S.J., en la Universidad Rafael Landívar, Ciudad de Guatemala.

Estructura

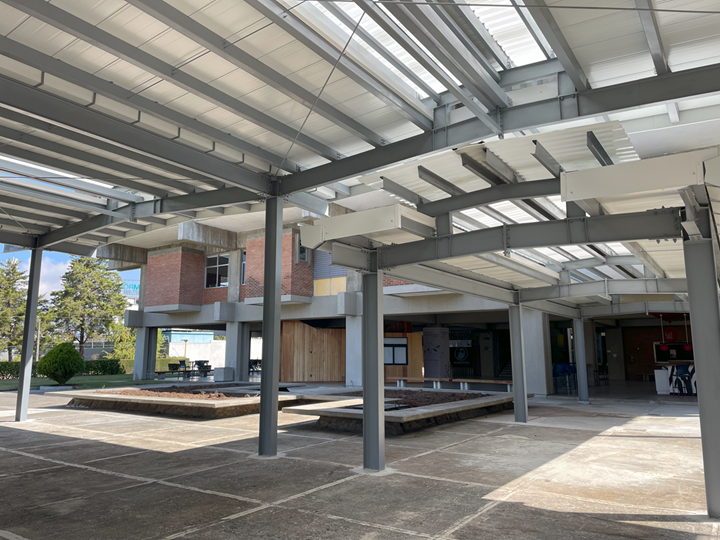

Para la suportación de la cubierta y conformación de la pérgola, se han empleado vigas y columnas de acero de sección doble T. Las correas que sostienen la cubierta se resuelven mediante secciones conformadas en frío, finalmente la cubierta se resuelve mediante una lámina termoacústica que descansa sobre la estructura principal y un monitor de ventilación.

Análisis estructural

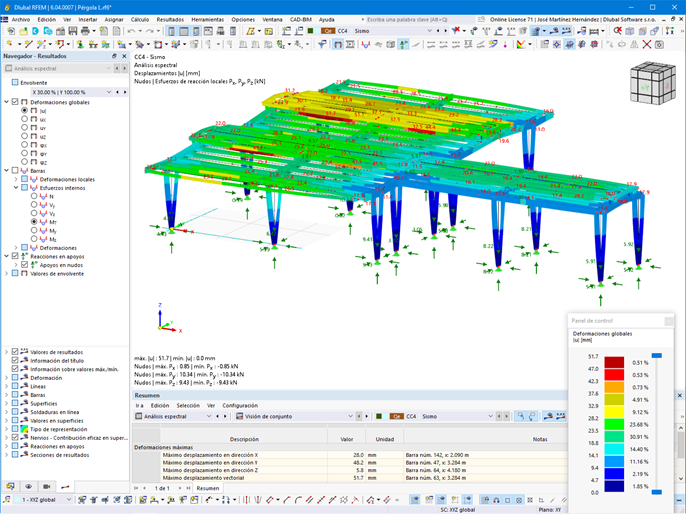

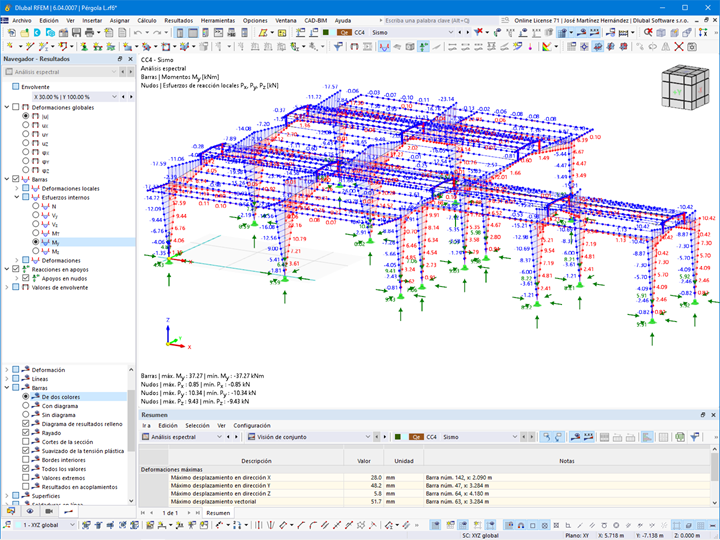

El modelado y análisis estructural se realizó en RFEM 6, optimizando el diseño mediante el complemento de acero, verificando así la seguridad y cumplimiento de todos los estados límite últimos y de servicio exigidos en la norma.

Lugar Universidad Rafael Landívar, Plaza Edificio L, Campus San Francisco de Borja S.J.,
Ciudad de Guatemala, Guatemala
Promotor Universidad Rafael Landívar
Diseño estructural Ing. Enrique de León
Contratista EJF Proyectos, CINDU Guatemala
Diseño arquitectónico Arquitectos Asociados


Especificaciones del proyecto

Datos del modelo

Número de nudos 144
Número de líneas 171
Número de barras 163
Número de superficies 0
Número de sólidos 0
Número de casos de carga 4
Número de combinaciones de carga 3
Número de combinaciones de resultados 6
Peso completo 10.940 t
Dimensiones 25,000 x 4,460 x 19,995 m
