Чешский павильон EXPO 2025, Осака, Японии

Чешский павильон на выставке «EXPO 2025» в Осаке (Япония) станет первым деревянным зданием в Японии без использзования стальных конструкций.

Расчет конструкции и строительство несущей деревянной конструкции выполнил наш заказчик, компания A2 Timber sro, с помощью программы RFEM и RWIND.

О проекте

Его архитектурный проект основан на спирали, окружающей зал и служащей выставочной и коммуникационной рампой. По ней посетители могут подняться на смотровую площадку. В отеле есть также ресторан и бар. По лестнице в двойных стенах посетители могут вернуться на первый этаж, где находятся коммерческие помещения.

Конструкция павильона состоит из сборных панелей CLT со стальными элементами жесткости и стеклянными изоляционными панелями с художественно выполненным внешним слоем. Большинство деталей затем будет изготовлено в Чехии, а собрано в Японии.

Конструктивное решение проекта

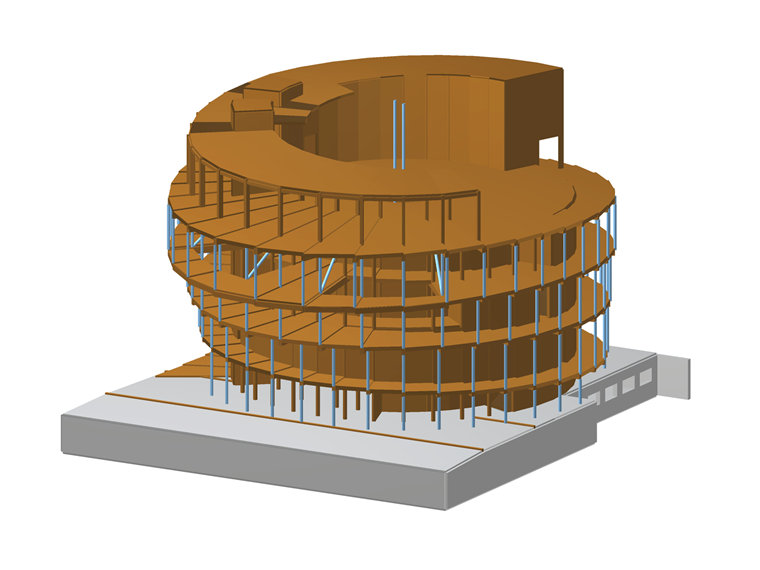

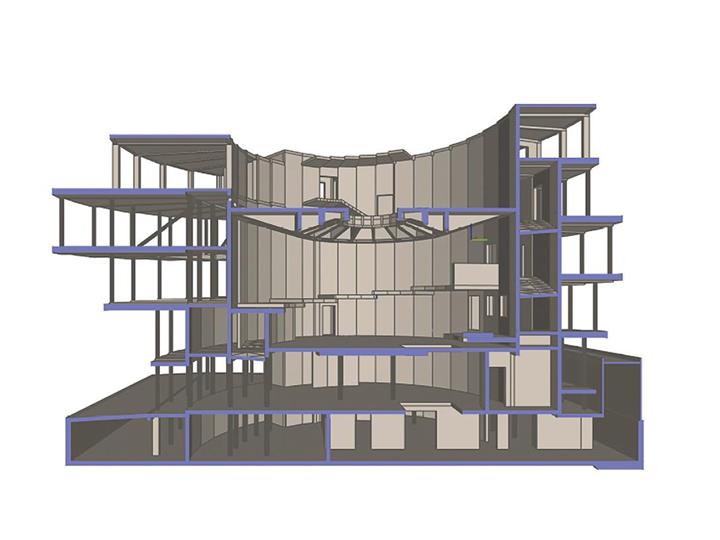

Основная несущая система здания состоит из комбинации панелей CLT и стальных элементов жесткости, которые в основном подвергаются растяжению. Конструкцию можно описать как двустенную трубу высотой около 12 м с внешним диаметром оболочки 9,7 м и внутренним диаметром около 6,7 м. Центральная трубчатая конструкция установлена в бетонном желобе. В радиальном направлении периметр опорной кольцевой конструкции опирается на балки, частично консольные, а частично на колонны по периметру конструкции, учитывая конечный контур фасада. Круглый план этажа разделен в соответствии с рациональной геометрией на Тридцать шесть равных частей, которые конструктивно и визуально применяются ко всему зданию.

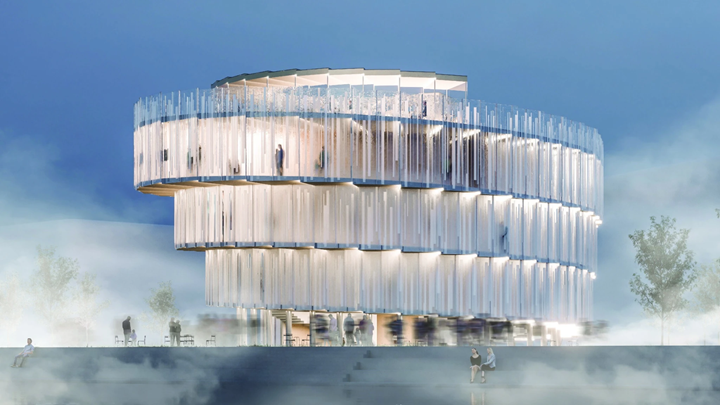

Фасад павильона состоит из изоляционных стеклянных панелей, наружные панели которых искусно обработаны так, что создают мотив базальтовых труб.

Ветровые и сейсмические нагрузки

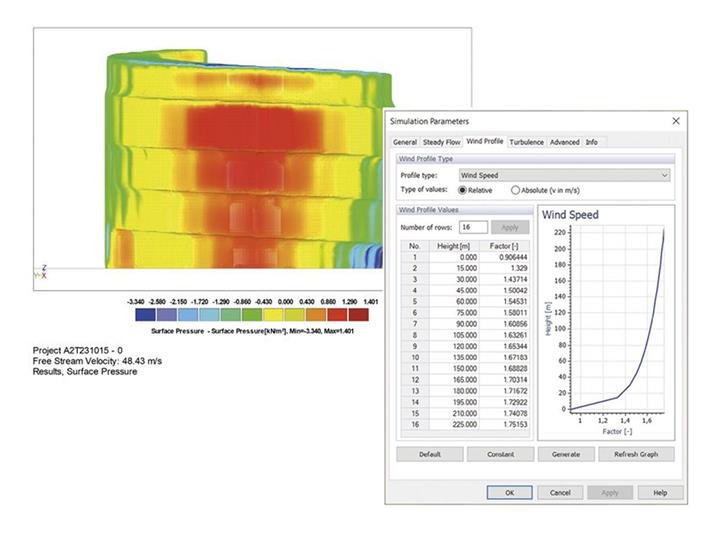

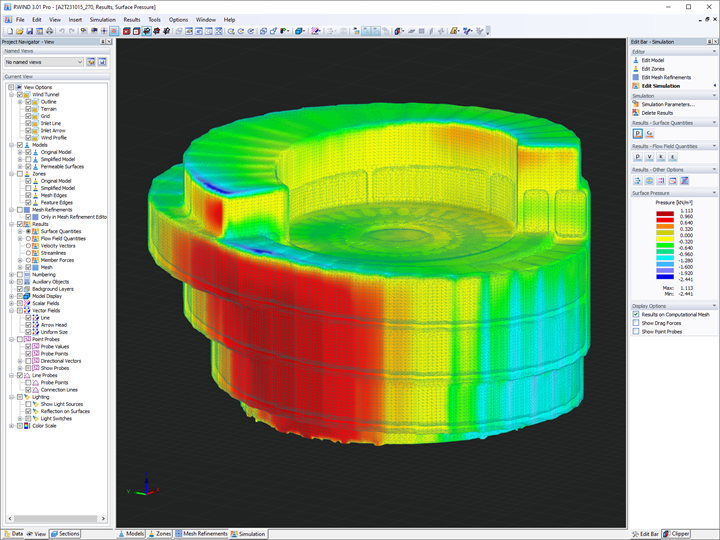

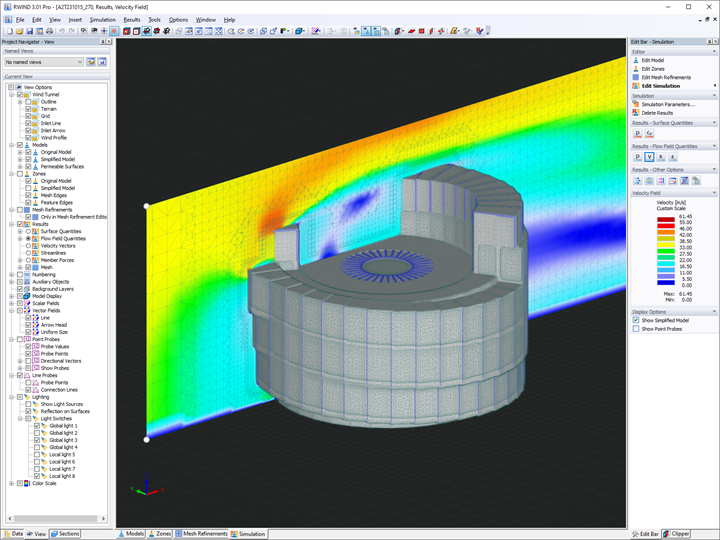

Главной задачей инженеров-проектировщиков стала минимизация климатических нагрузок, особенно сильных порывов ветра с моря. Скорость ветра была определена как 60 м/с для экстремальных условий тайфуна, а скорость ветра как 36 м/с как для стандартных условий. Расчет ветровой нагрузки на сложную форму павильона был выполнен с помощью цифровой аэродинамической трубы в RWIND.

Поскольку использование конструкций из CLT в Японии является необычным и весьма инновационным, мы проконсультировались с японскими компетентными силами по поводу поведения конструкций в случае землетрясения. Японское бюро авторизации определило эквивалентную горизонтальную силу на основе высоты, формы и материала здания. Затем модель конструкции по МКЭ была проверена на воздействие эквивалентной горизонтальной силы.

Место Осака
Япония
Конструктивное решение проекта A2 Timber s r.o.
Архитектор
Apropos Architects s.r.o.
Michal Gabaš
Tomáš Beránek
Nikoleta Slováková + Tereza Šváchová

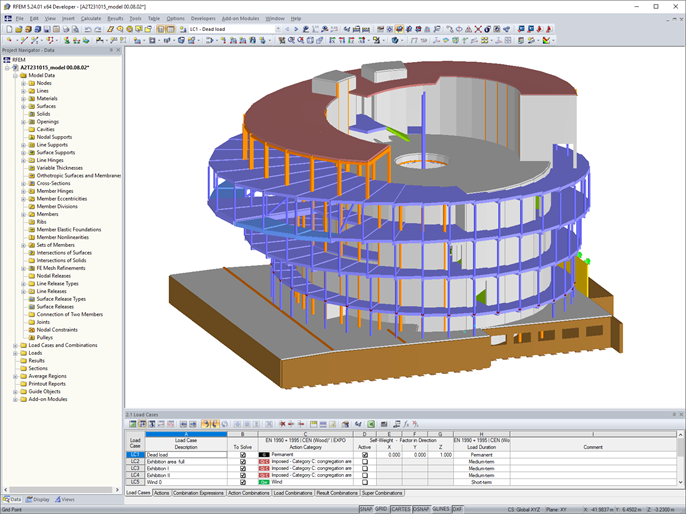

Спецификации проекта

Данные о модели

Количество узлов 3812
Количество линий 5697
Количество стержней 1281
Количество поверхностей 943
Количество загружений 11
Количество сочетаний нагрузок 145
Количество расчетных сочетаний 5
Размеры (метрические) 25,550 x 31,197 x 19,598 m
Размеры (имперские) 83.83 x 102.35 x 64.3 feet
Версия программы 5.31.01
