Pawilon czeski EXPO 2025 w Osace, Japonia

Podczas wystawy EXPO 2025 w Osace, w czeskim pawilonie zaprezentowany zostanie drewniany budynek bez konstrukcji metalowej, pierwszy tego typu w Japonii.

Rozwiązanie konstrukcyjne i drewniana konstrukcja nośna zostały wykonane przez naszego klienta, A2 Timber s.r.o, przy użyciu programów RFEM i RWIND.

O projekcie

Projekt architektoniczny oparto na spirali otaczającej widownię i służącej jako rampa ekspozycyjna i komunikacyjna. Zabiera ona odwiedzających na platformę widokową. W hotelu znajduje się również restauracja i bar. Schody w zagłębieniu podwójnych ścian umożliwiają zwiedzającym powrót na parter, gdzie znajdują się lokale usługowe.

Konstrukcja pawilonu składa się z prefabrykowanych płyt CLT ze stalowymi elementami usztywniającymi oraz szklanych płyt izolacyjnych z artystycznie wykonaną warstwą zewnętrzną. Większość części będzie produkowana w Czechach, a montowana w Japonii.

Rozwiązanie inżynierskie

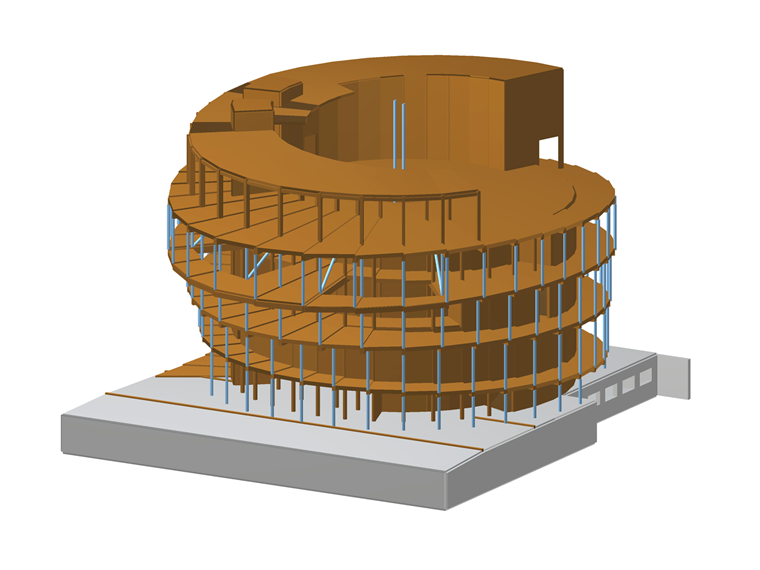

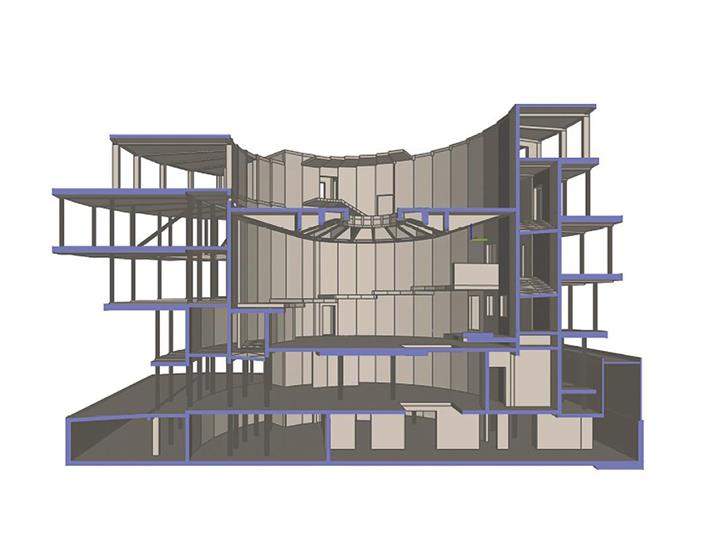

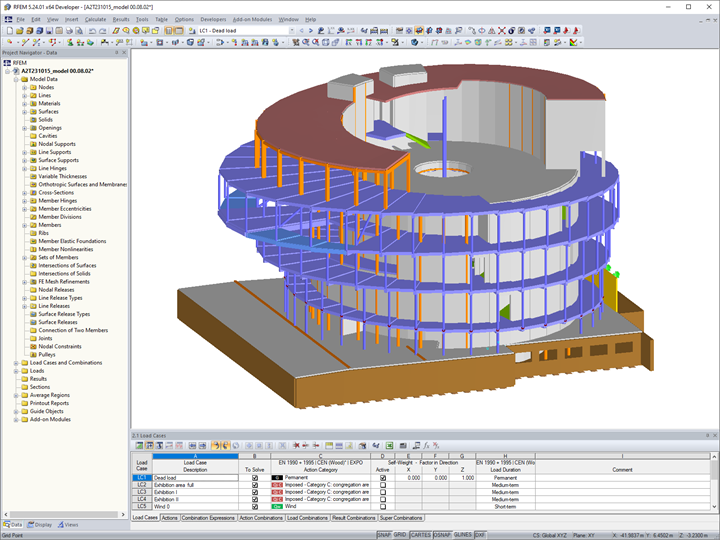

Podstawowy układ nośny budynku składa się z kombinacji płyt CLT i stalowych elementów usztywniających, które są głównie poddawane rozciąganiu. Konstrukcję można opisać jako dwuścienną rurę o wysokości około 12 m, zewnętrznej średnicy powłoki wynoszącej 9,7 m i wewnętrznej średnicy powłoki wynoszącej około 6,7 m. Centralna konstrukcja rurowa jest zamontowana w betonowej niecce. W kierunku promieniowym obwód pierścieniowej konstrukcji nośnej jest wsparty na belkach, częściowo podpartych na wsporniku, a częściowo przez słupy rozmieszczone na obwodzie konstrukcji, zgodnie z ostatecznym obrysem elewacji. Okrągły plan jest podzielony przez racjonalną geometrię na trzydzieści sześć równych sekcji, które są strukturalnie i wizualnie wpisane w cały budynek.

Pawilon pokrywa szkło izolacyjne, którego zewnętrzne panele zostały wykonane w sposób artystyczny, aby stworzyć motyw inspirowany rurami bazaltowymi.

Obciążenia wiatrem i oddziaływania sejsmiczne

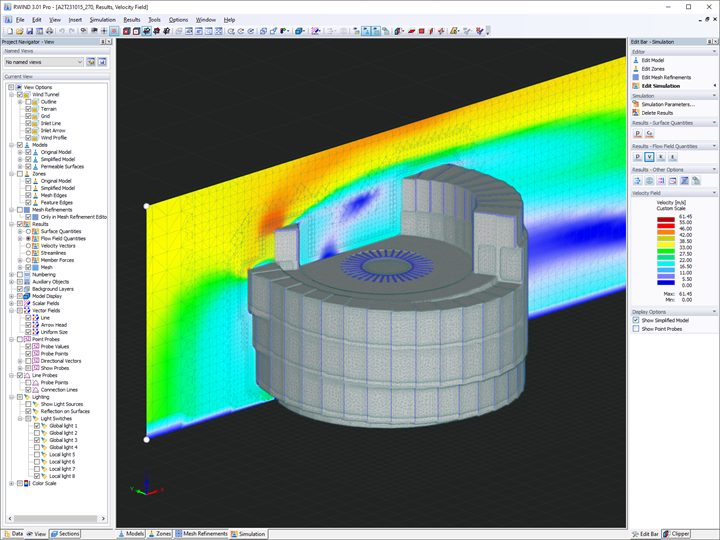

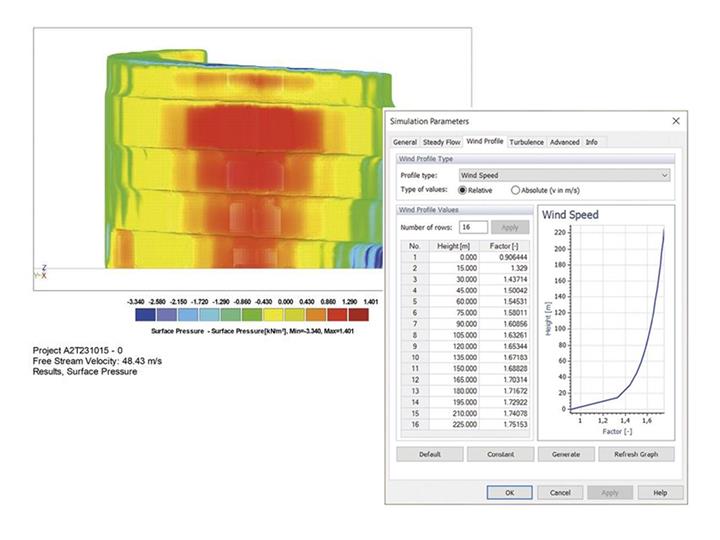

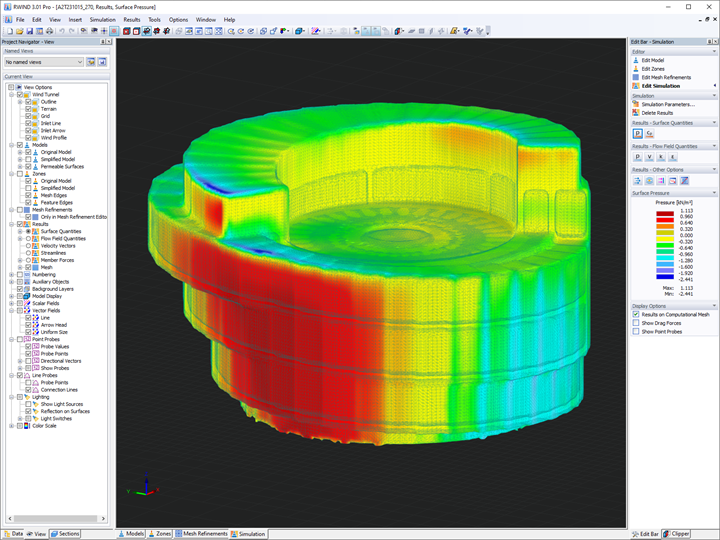

Głównym zadaniem inżynierów konstrukcyjnych było radzenie sobie z obciążeniami klimatycznymi, zwłaszcza silnymi podmuchami wiatru od morza. Prędkość wiatru zmierzona w warunkach ekstremalnych dla tajfunu wynosiła 60 m/s, a dla warunków standardowych 36 m/s. Obliczenia obciążenia wiatrem złożonego kształtu pawilonu przeprowadzono z wykorzystaniem cyfrowego tunelu aerodynamicznego w RWIND.

Skonsultowano się z władzami japońskimi w sprawie zachowania się konstrukcji w przypadku trzęsienia ziemi, ponieważ konstrukcja z drewna klejonego warstwowo w Japonii jest czymś niezwykłym i bardzo innowacyjnym. Japońskie Biuro Autoryzacji określiło zastępczą siłę poziomą na podstawie wysokości, kształtu i materiału konstrukcji. Model MES konstrukcji został następnie sprawdzony pod kątem wpływu równoważnej siły poziomej.

Miejsce Osaka
Japonia
Rozwiązanie inżynierskie A2 Timber s r.o.
Architekt
Apropos Architects s.r.o.
Michal Gabaš
Tomáš Beránek
Nikoleta Slováková + Tereza Šváchová


Specyfikacja projektu

Dane modelu

Liczba węzłów 3812
Liczba linii 5697
Liczba prętów 1281
Liczba powierzchni 943
Ilość przypadków obciążenia 11
Ilość KO 145
Liczba kombinacji wyników 5
Wymiary (metryczne) 25,550 x 31,197 x 19,598 m
Wymiary (imperialne) 83.83 x 102.35 x 64.3 feet
Wersja programu 5.31.01
