EXPO 2025 - Padiglione della Cechia a Osaka, Giappone

Il padiglione ceco all'esposizione nazionale all'EXPO 2025 di Osaka, in Giappone, sarà presentato come il primo edificio in legno senza una struttura metallica del suo genere in Giappone.

Le soluzioni architettoniche e la realizzazione della struttura portante in legno sono state eseguite dal nostro cliente A2 Timber s.r.o. utilizzando RFEM e RWIND.

Informazioni sul progetto

Il progetto architettonico si basa su una spirale che circonda l'auditorium e funge da rampa espositiva e di comunicazione. Porta i visitatori verso l'alto ad una piattaforma panoramica che ospita un ristorante e un bar. Il vano scala, che si trova nella cavità delle doppie pareti, consente ai visitatori di tornare al piano terra, dove si trovano i locali commerciali.

La struttura del padiglione è costituita da pannelli prefabbricati in Xlam con irrigidimenti in acciaio e pannelli isolanti in vetro con uno strato esterno realizzato artisticamente. La maggior parte delle parti sarà prodotta in Repubblica Ceca e assemblata in Giappone.

Soluzione di ingegneria strutturale del progetto

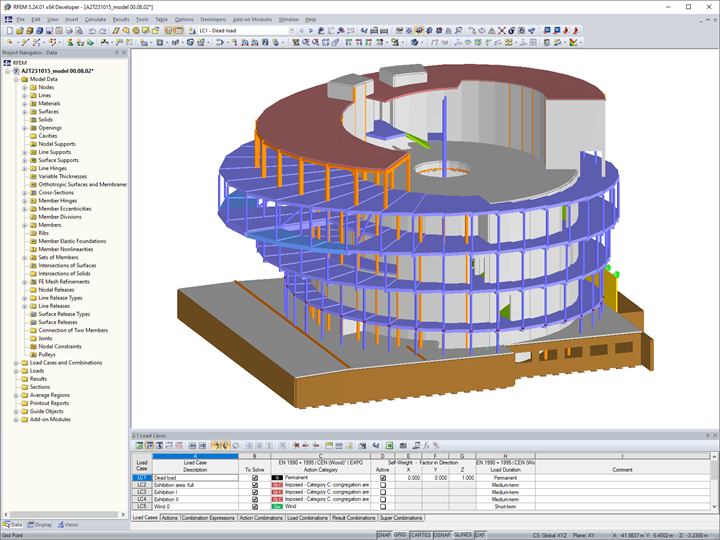

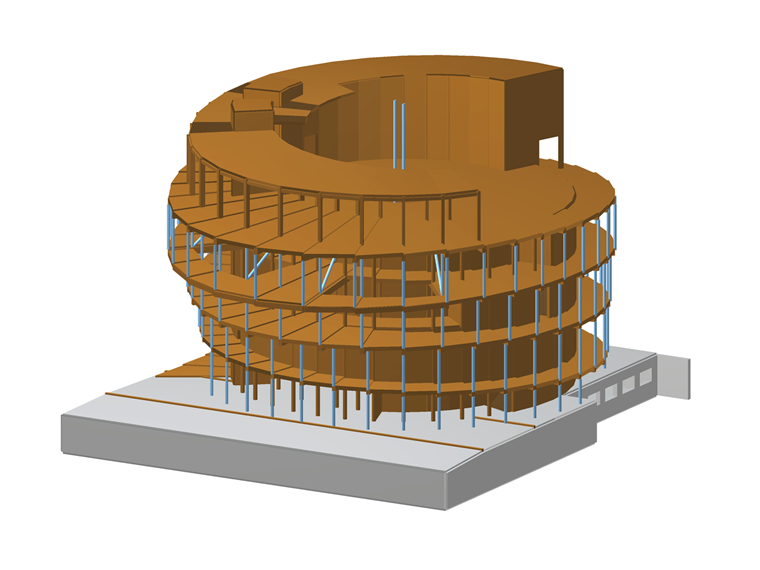

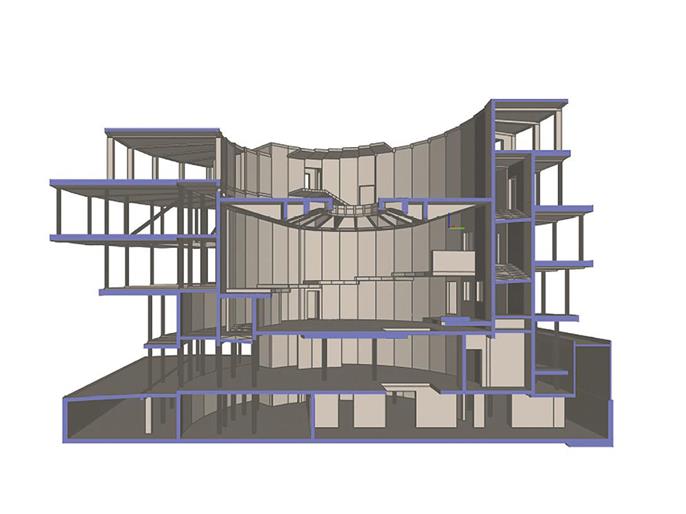

Il sistema portante di base dell'edificio è costituito da una combinazione di pannelli XLAM ed elementi di irrigidimento in acciaio, che sono principalmente soggetti a trazione. La struttura può essere descritta semplicemente come un tubo a doppia parete con un'altezza di circa 15 m, un diametro al guscio esterno di 9,7 m e un diametro del guscio interno di circa 6,7 m. La struttura tubolare centrale è installata in una vasca di cemento. Sul perimetro della struttura circolare portante vengono quindi montati in direzione radialetravi, colonne parzialmente a sbalzo e parzialmente sostenute lungo il perimetro della struttura rispettando l'impronta finale della facciata. La pianta circolare è divisa dalla geometria razionale in trentasei sezioni uguali, che sono applicate strutturalmente e visivamente all'intero edificio.

La facciata del padiglione è costituita da pannelli di vetro isolante, le cui lastre esterne sono lavorate artisticamente per creare un motivo ispirato ai tubi di basalto.

Carichi del vento e azioni sismiche

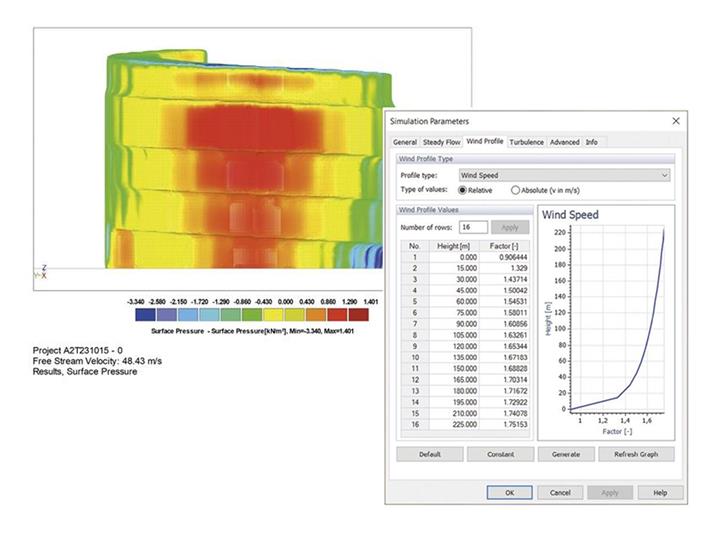

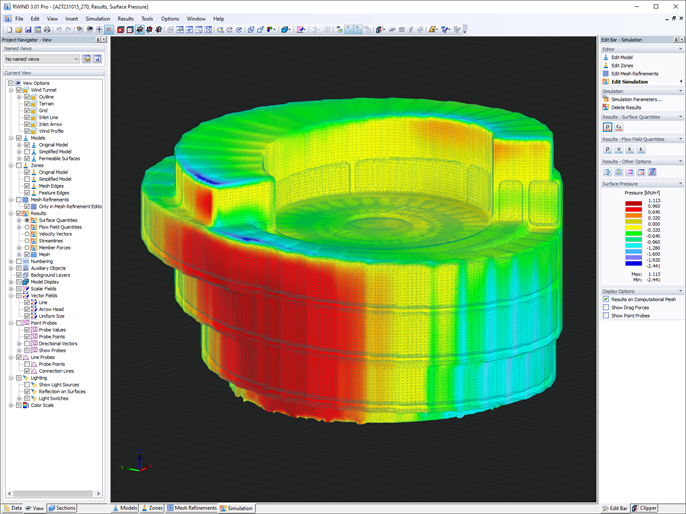

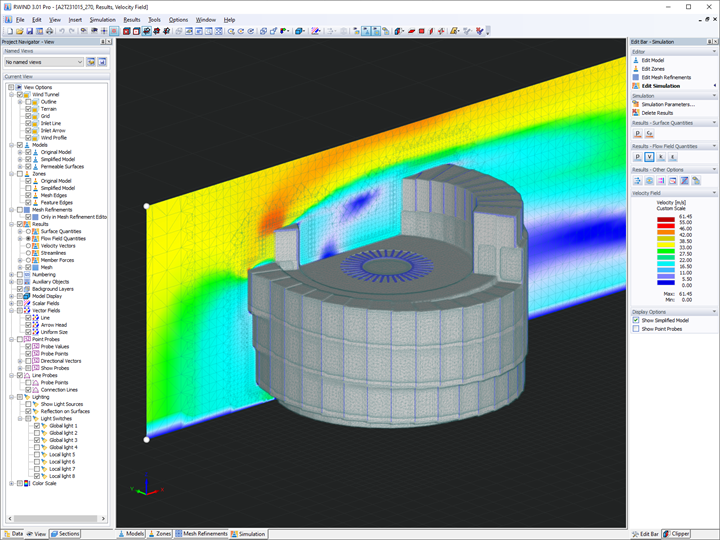

Il compito principale dell'ingegnere strutturista è stato quello di affrontare i carichi climatici, in particolare le forti raffiche di vento provenienti dal mare. La velocità del vento di 60 m/s è stata determinata per le condizioni estreme di tifone e di 36 m/s per la norma. Il calcolo del carico del vento sulla forma complessa del padiglione è stato eseguito utilizzando la galleria del vento virtuale RWIND.

Le autorità giapponesi sono state consultate sul comportamento strutturale del terremoto perché l'uso di una struttura in Xlam è insolito e molto innovativo per i giapponesi. L'ufficio di autorizzazione giapponese ha definito la forza orizzontale equivalente in base all'altezza, alla forma e al materiale dell'edificio. Il modello FEM della struttura è stato successivamente verificato per gli effetti della forza orizzontale equivalente.

Posto Ōsaka
Giappone
Soluzione di ingegneria strutturale del progetto A2 Timber s r.o.
Architettura
Apropos Architects s.r.o.
Michal Gabaš
Tomáš Beránek
Nikoleta Slováková + Tereza Šváchová



Specifiche del progetto

Dati modello

Numero di nodi 3812
Numero di linee 5697
Numero di aste 1281
Numero di superfici 943
Numero di casi di carico 11
Nr. di combinazioni di carico 145
Nr. di combinazioni di risultati 5
Dimensioni (metriche) 25.550 x 31.197 x 19.598 m
Dimensioni (imperiali) 83.83 x 102.35 x 64.3 feet
Versione del programma 5.31.01
