Pavilhão checo na EXPO 2025 em Osaka, no Japão

O pavilhão checo na exposição internacional Expo 2025 em Osaka, no Japão, será o primeiro edifício de madeira deste tipo sem estrutura de metal no Japão.

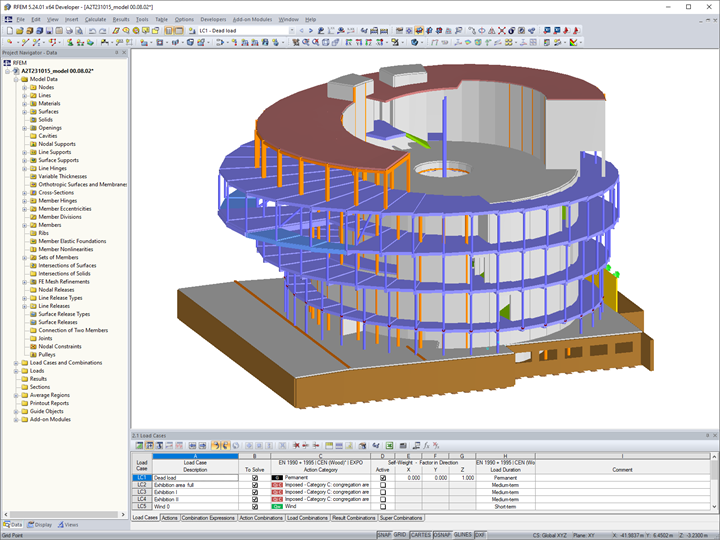

A solução estática e a execução da estrutura de apoio de madeira foram realizadas pelo cliente A2 Timber s.r.o. com recurso ao RFEM e ao RWIND.

Sobre o projeto

O design arquitetónico baseia-se numa espiral que circunda o auditório e serve de rampa de exposição e comunicação. Esta conduz os visitantes até à plataforma de observação. Também existe um restaurante e um bar. A escada na abertura das paredes duplas permite aos visitantes regressar ao rés do chão, onde se encontram as instalações comerciais.

A estrutura do pavilhão é constituída por painéis de madeira laminada cruzada pré-fabricados com reforços de aço e painéis de vidro isolante com uma camada exterior artística. A maioria dos componentes será produzida na República Checa e montada no Japão.

Solução de engenharia estrutural

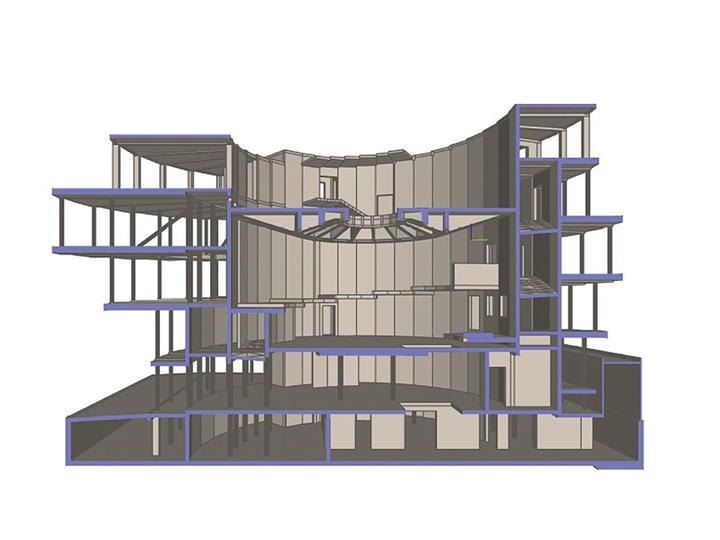

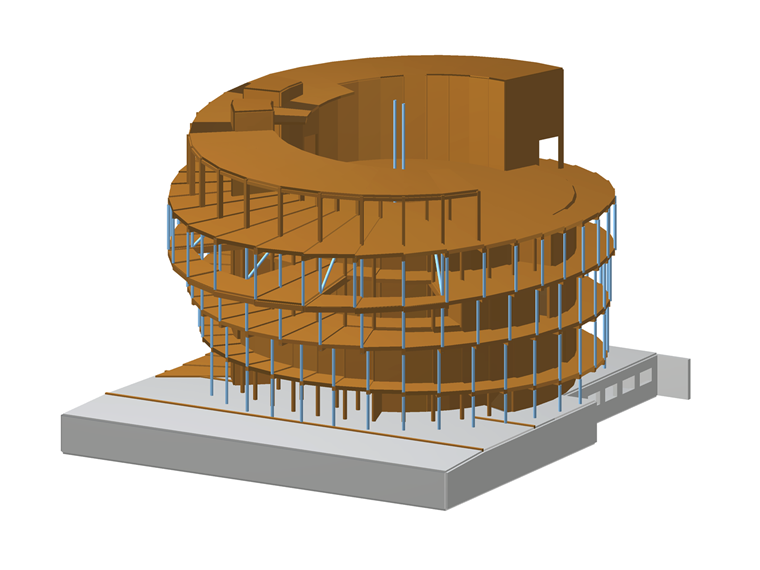

O sistema portante de base do edifício é constituído por uma combinação de painéis de madeira laminada cruzada e elementos de reforço em aço, os quais, na sua maioria, estão sujeitos a tração. A estrutura pode ser descrita simplesmente como um tubo de parede dupla com uma altura de cerca de 12 metros, um diâmetro de casca exterior de 9,7 metros e um diâmetro de casca interior de cerca de 6,7 metros. A estrutura tubular central está instalada numa nervura de betão. Na direção radial, o perímetro da estrutura de apoio em anel é suportado por vigas, parcialmente em consola e parcialmente apoiadas por pilares em torno do perímetro da estrutura, respeitando a área da fachada final. A planta circular é dividida pela geometria racional em 36 secções iguais, que são aplicadas estrutural e visualmente a todo o edifício.

A fachada do pavilhão é constituída por painéis de vidro isolante com painéis exteriores desenhados de forma artística para criar um motivo inspirado em tubos de basalto.

Cargas de vento e ações sísmicas

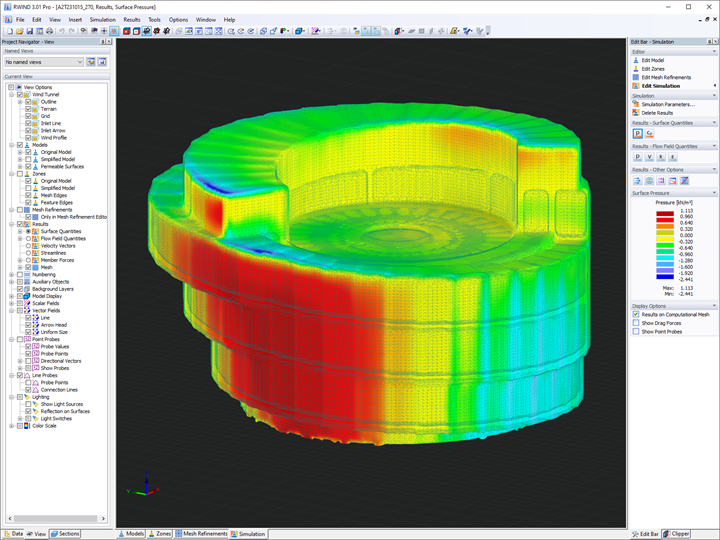

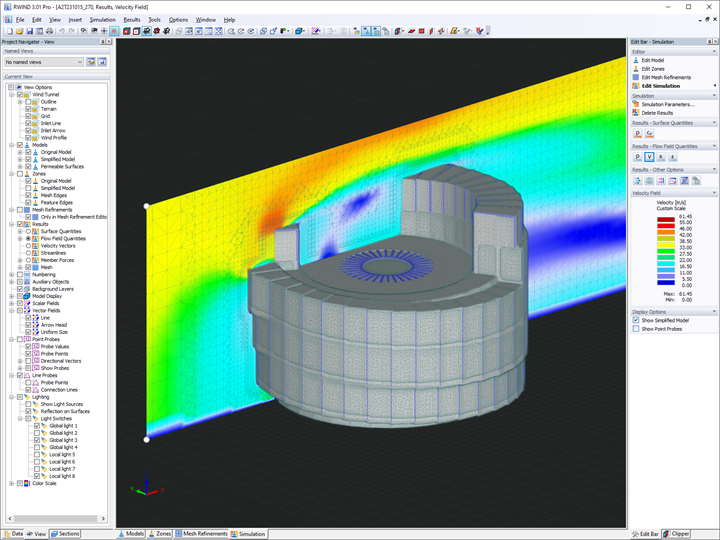

A principal tarefa dos engenheiros de estruturas foi lidar com as cargas climáticas, especialmente as fortes rajadas de vento provenientes do mar. Foi determinada uma velocidade do vento de 60 m/s (216 km/h) para condições extremas (tufão) e 36 m/s (130 km/h) para condições padrão. O cálculo da carga de vento na forma complexa do pavilhão foi efetuado através do túnel de vento digital RWIND.

As autoridades japonesas foram consultadas relativamente ao comportamento da estrutura no caso de um sismo, uma vez que a utilização de estruturas de madeira laminada cruzada no Japão é invulgar e muito inovadora. O gabinete de autorização japonês definiu a força horizontal equivalente com base na altura, na forma e no material do edifício. O modelo de elementos finitos da estrutura foi posteriormente verificado quanto aos efeitos da força horizontal equivalente.

Local Osaka
Japão
Solução de engenharia estrutural do projeto A2 Timber s r.o.
Arquiteto
Apropos Architects s.r.o.
Michal Gabaš
Tomáš Beránek
Nikoleta Slováková + Tereza Šváchová



Especificações do projeto

Dados do modelo

Número de nós 3812
Número de linhas 5697
Número de barras 1281
Número de superfícies 943
Número de casos de carga 11
Número de combinações de cargas 145
Número de combinações de resultados 5
Dimensões (métricas) 25,550 x 31,197 x 19,598 m
Dimensões (imperial) 83.83 x 102.35 x 64.3 feet
Versão do programa 5.31.01
