Pabellón checo para la EXPO 2025 en Osaka, Japón

El pabellón checo en la exposición nacional en la EXPO 2025 en Osaka, Japón, se presentará como el primer edificio de madera sin una estructura metálica de este tipo en el país del sol naciente.

La solución estructural y la construcción de la estructura de madera de soporte fueron realizadas por nuestro cliente A2 Timber s.r.o. utilizando RFEM y RWIND.

Acerca del proyecto

El diseño arquitectónico está basado en una espiral que rodea el auditorio y sirve como una rampa de exposición y comunicación. Lleva a los visitantes a una plataforma de observación. También hay un restaurante y un bar. La escalera en el hueco de los muros dobles permite a los visitantes volver a la planta baja, donde se encuentran los locales comerciales.

La estructura del pabellón se compone de paneles de CLT prefabricados con refuerzos de acero y paneles aislantes de vidrio con una capa exterior artísticamente diseñada. La mayoría de las piezas se fabricarán en la República Checa y se ensamblarán en Japón.

Solución de ingeniería estructural

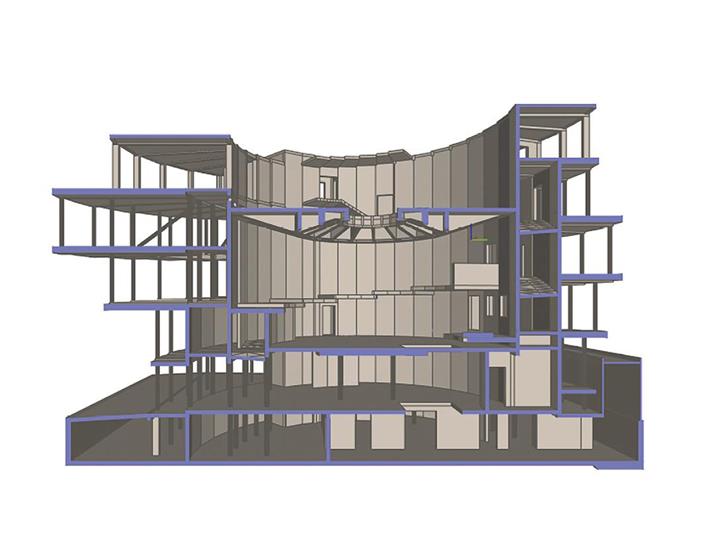

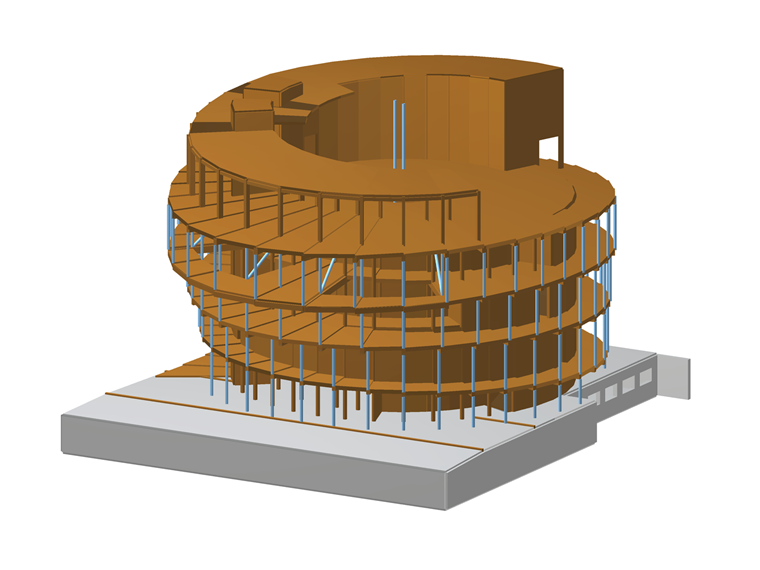

El sistema de carga básico del edificio consiste en una combinación de paneles de CLT y elementos de refuerzo de acero, que están sometidos principalmente a tracción. La estructura se puede describir simplemente como un tubo de pared doble con una altura de unos 12 m, un diámetro de la cáscara exterior de 9,7 m y un diámetro de la cáscara interior de unos 6,7 m. La estructura tubular central está instalada en una artesa de hormigón. En la dirección radial, el perímetro de la estructura de anillo de soporte está soportado por vigas, en parte en voladizo y en parte apoyadas en pilares alrededor del perímetro de la estructura, respetando el trazo final de la fachada. La planta circular está dividida por la geometría racional en treinta y seis secciones iguales, que se aplican estructural y visualmente a todo el edificio.

La fachada del pabellón se compone de paneles de vidrio aislante, cuyos paneles exteriores están artísticamente diseñados para crear un motivo inspirado en los tubos de basalto.

Cargas de viento y acciones sísmicas

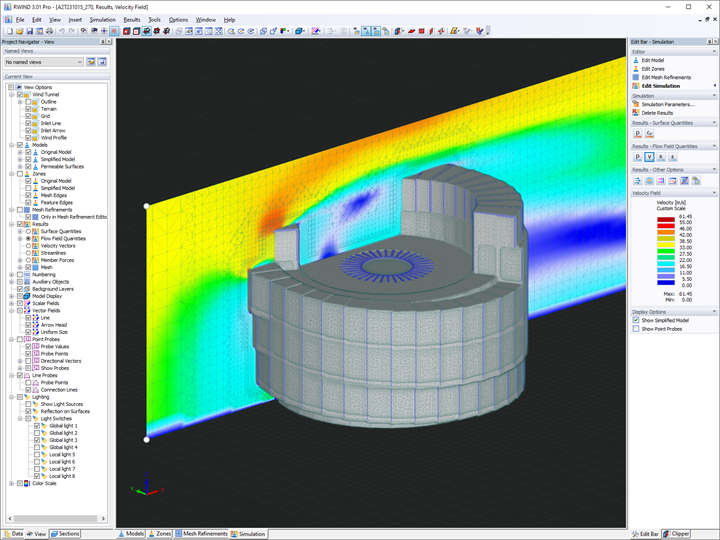

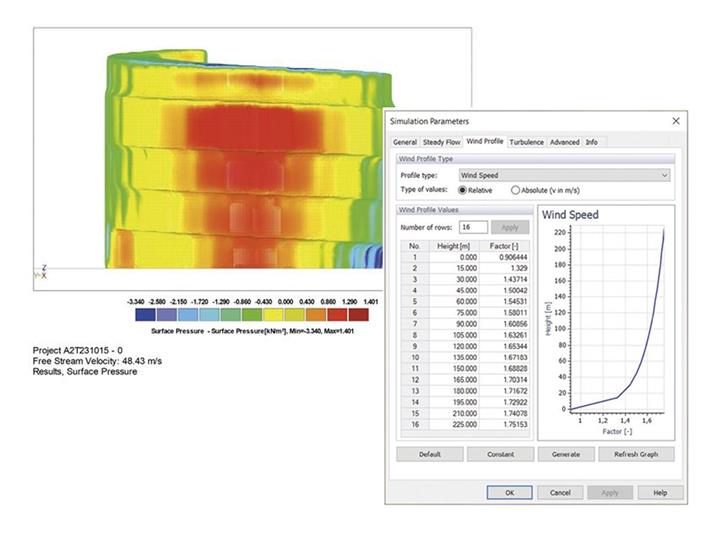

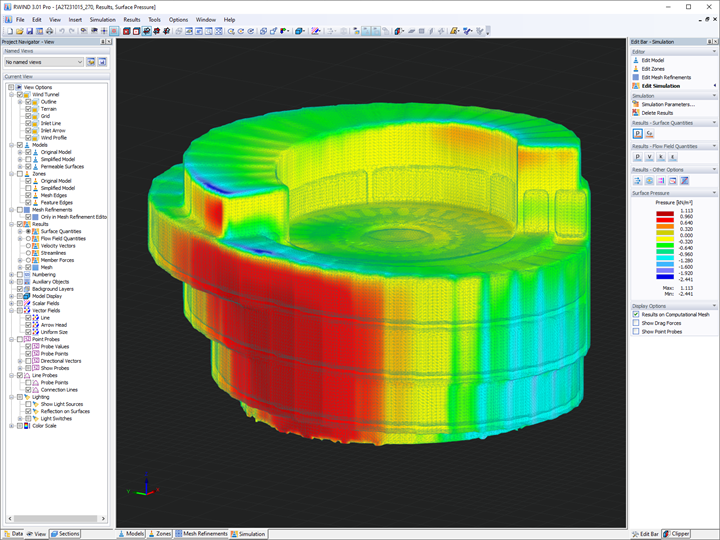

La tarea principal de los ingenieros estructurales fue lidiar con las cargas climáticas, especialmente con las fuertes ráfagas de viento provenientes del mar. Se determinó una velocidad del viento de 60 m/s para condiciones extremas de tifón y de 36 m/s para condiciones estándar. El cálculo de la carga de viento en la forma compleja del pabellón se realizó utilizando el túnel de viento digital en RWIND.

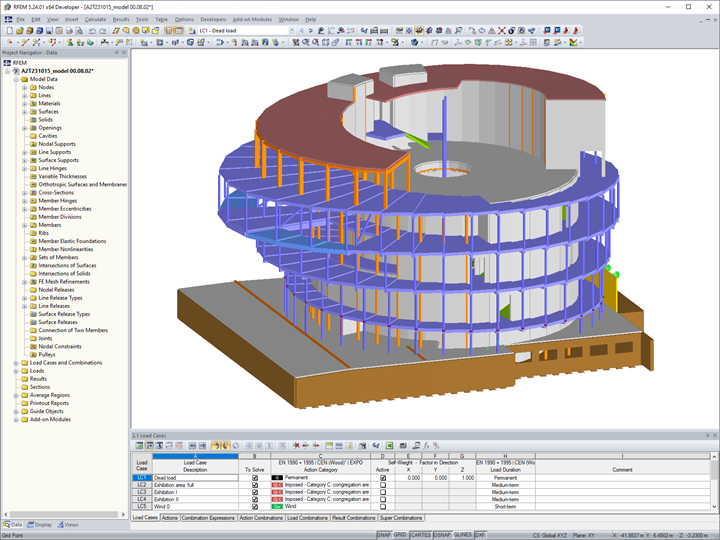

Se consultó a las autoridades japonesas sobre el comportamiento estructural en caso de un terremoto, porque el uso de una estructura de CLT en Japón es inusual y muy innovador. La oficina de autorización japonesa definió la fuerza horizontal equivalente en función de la altura, la forma y el material del edificio. Posteriormente, se comprobó el modelo por el método de los elementos finitos (MEF) de la estructura para los efectos de la fuerza horizontal equivalente.

Lugar Osaka
Japón
Solución de ingeniería estructural del proyecto A2 Timber s r.o.
Arquitecto
Apropos Architects s.r.o.
Michal Gabaš
Tomáš Beránek
Nikoleta Slováková + Tereza Šváchová



Especificaciones del proyecto

Datos del modelo

Número de nudos 3812
Número de líneas 5697
Número de barras 1281
Número de superficies 943
Número de casos de carga 11
Número de combinaciones de carga 145
Número de combinaciones de resultados 5
Dimensiones (métricas) 25,550 x 31,197 x 19,598 m
Dimensiones (imperiales) 83.83 x 102.35 x 64.3 feet
Versión del programa 5.31.01
