2025 日本大阪世博会捷克馆

2025 年大阪世博会上的捷克馆将展示日本首个无金属结构的木制建筑。

客户 A2 Timber sro 使用 RFEM 和 RWIND 完成了结构设计和木支撑结构的施工。

关于投影

该建筑的设计方案基于螺旋形的礼堂周围,作为展览和通讯的坡道。 它将游客带到观景台。酒店还设有餐厅和酒吧。 游客可以通过双层墙体中空的楼梯返回商业建筑底层。

展馆的结构由带有钢加劲肋的正交胶合木预制板和外包艺术玻璃保温板组成。 大部分部件将在捷克制造,在日本组装。

结构解决方案

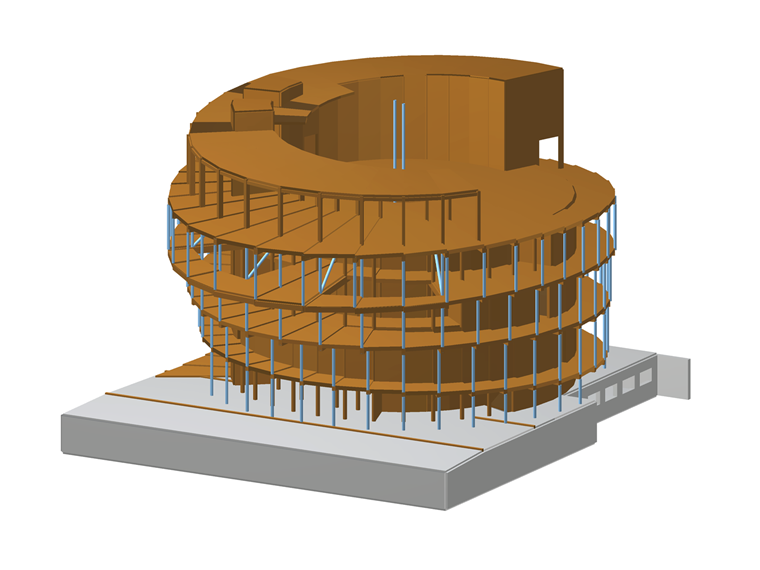

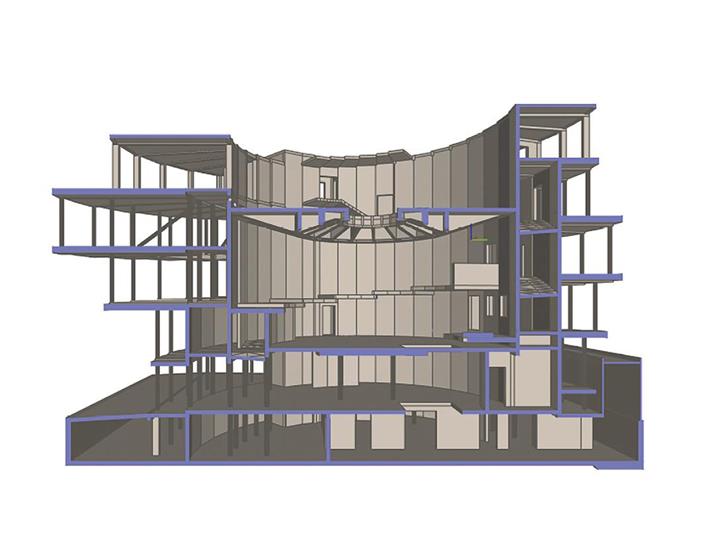

建筑的基本承重体系由正交胶合木板和钢构件组成,钢构件主要受拉。 该结构可以简单地描述为一个双壁管,其高度约为 12 m(49 m),外壳直径为 9.7 m(31.8 m),内部直径约为 6.7 m(22 m)。 玻璃钢结构安装在混凝土槽中。 在径向上,环形支撑结构的周围由梁支撑,部分悬臂和部分周围的柱子支撑,并按照最终的外墙尺寸进行设计。 圆形的平面图被有理的几何划分为 36 个相等的剖面,在结构上和视觉上也适用于整个建筑。

展馆的外墙由中空玻璃板组成,其灵感来自玄武岩管道。

风荷载和地震作用

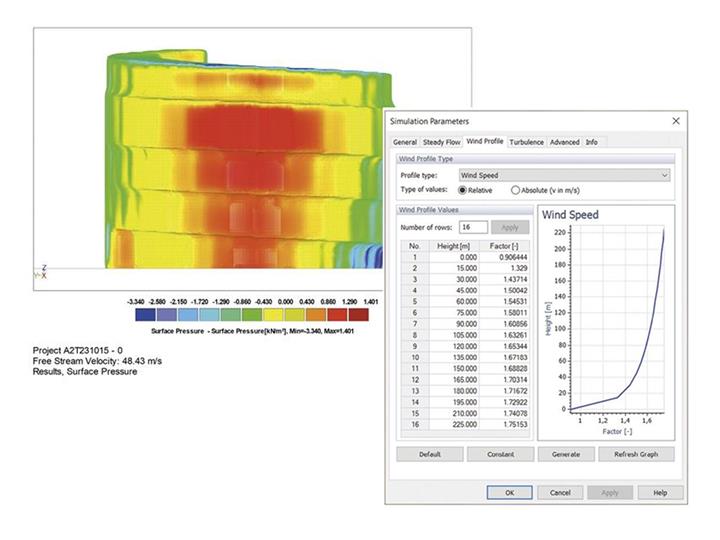

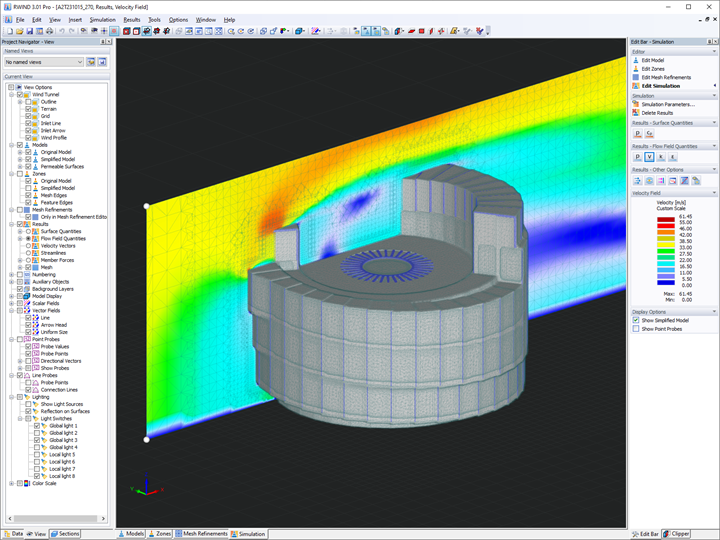

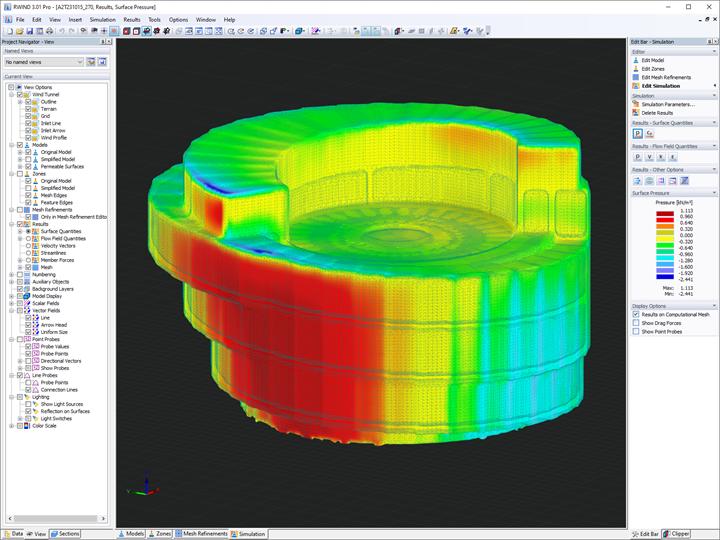

结构工程师的主要任务是应对气候荷载,特别是来自海上的强风。 极端台风条件下的风速为 60 m/s(134 mph),标准条件下的风速为 36 m/s(80.5 mph)。 对这个复杂形状展馆的风荷载计算使用的是RWIND中的数字风洞。

他们就正交胶合木结构在日本的抗震性能与日本有关部门进行了讨论,因为在日本使用正交胶合木结构是不寻常且非常创新的。 日本国家规范是根据建筑物的高度、形状和材料来定义等效水平荷载的。 然后根据该结构的有限元模型检查了等效水平力的影响。

位置 大阪
日本
结构设计解决方案 A2 Timber s r.o.
建筑设计
Apropos Architects s.r.o.
Michal Gabaš
Tomáš Beránek
Nikoleta Slováková + Tereza Šváchová



项目说明

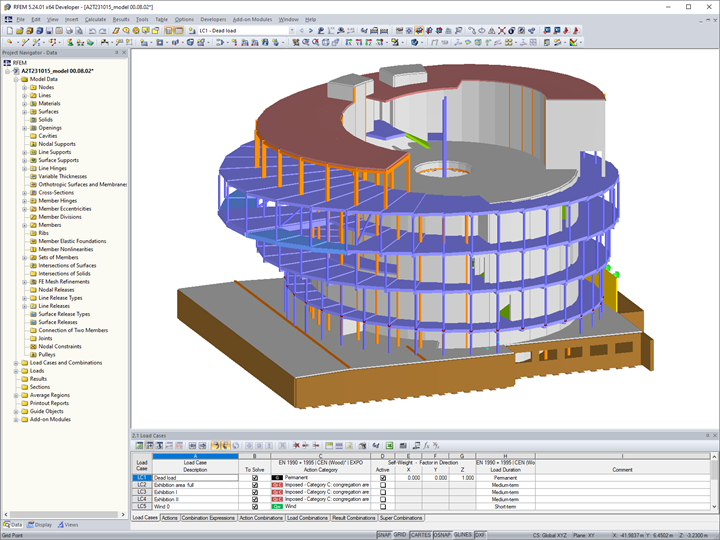

模型数据

节点数目: 3812
线的数目 5697
杆件数目: 1281
面的数目: 943
荷载工况数目 11
荷载组合数目 145
结果组合数目 5
翘曲区域尺寸 25.550 x 31.197 x 19.598 m
软件版本 5.31.01
