中国青岛西海岸新区社区中心

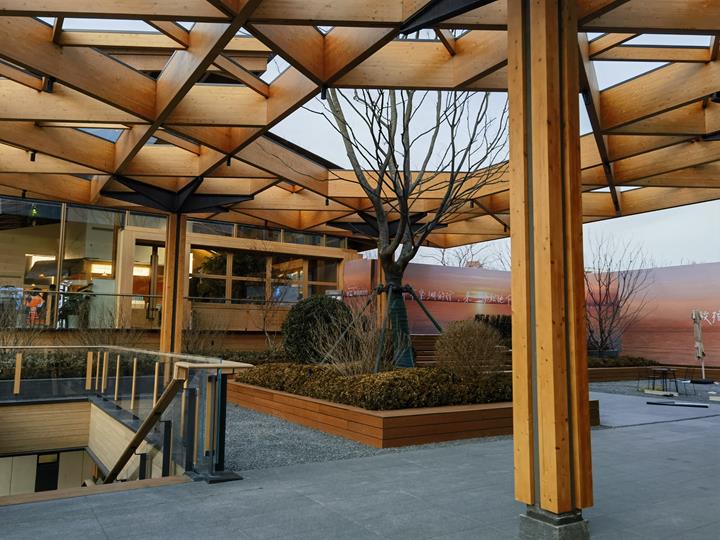

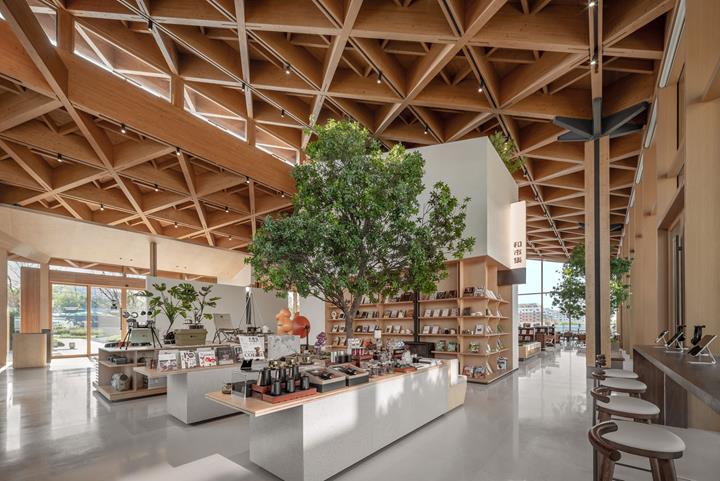

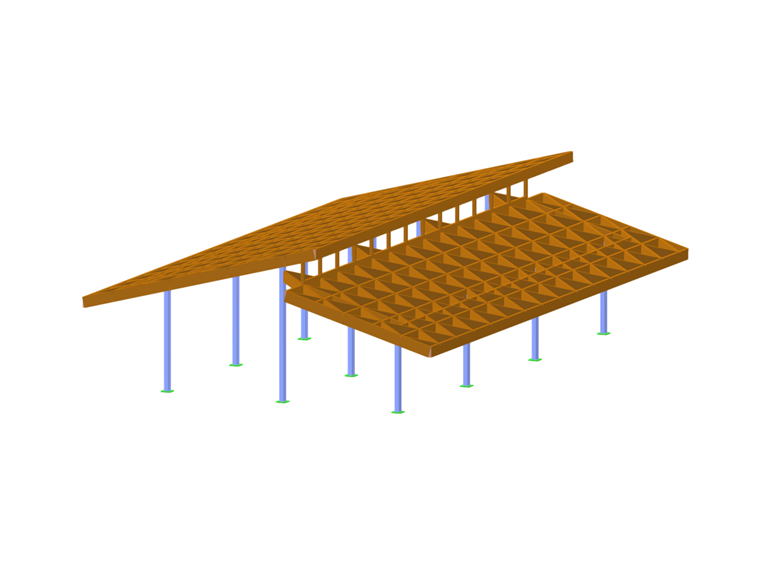

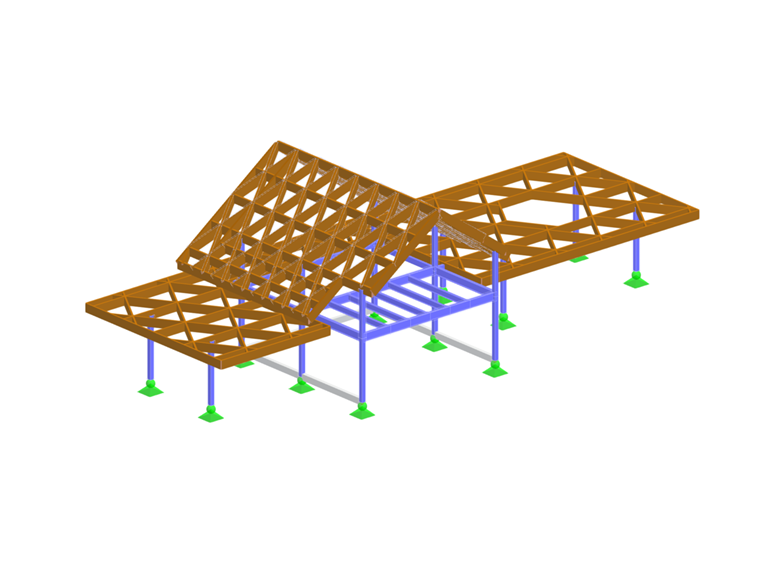

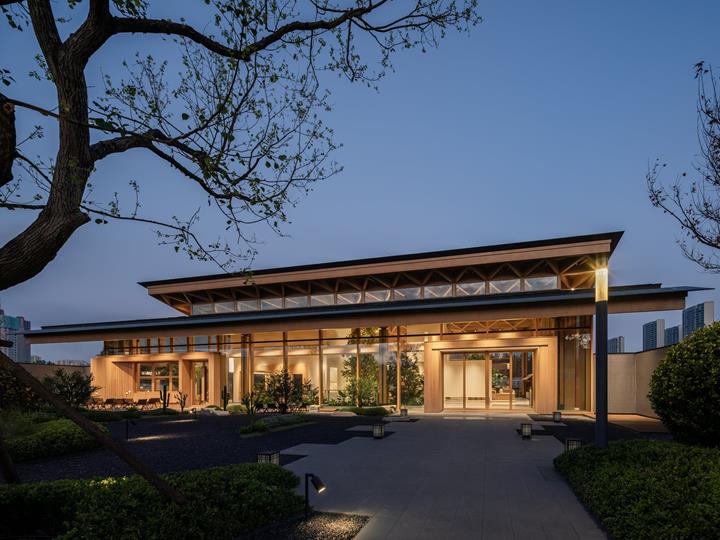

该项目位于青岛西海岸新区的木结构社区中心,由德儒巴软件客户上海臻源木结构设计工程有限公司进行结构设计和施工。该社区中心共有两个单体建筑,结构形式采用木结构体系。建筑造型灵感来源于青岛连绵起伏的崂山山脊线,通过错落拼接的双坡悬山屋顶,勾勒出不等高的几何轮廓,构建出力学与美学的双重支撑。

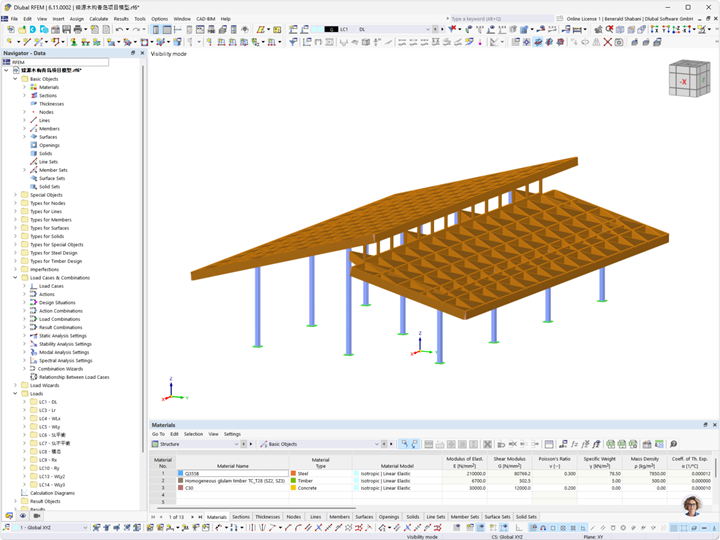

在材料选择方面,项目团队精选多种材料,最终选择采用欧洲进口云杉,在保留天然木纹的温润质感的前提下,为屋面覆盖了金属瓦,形成冷暖色调的视觉对话。德儒巴软件RFEM提供了完善、丰富的材料库,可以帮助工程师快速设置木材弹性模量、设计强度等参数,提高设计效率。

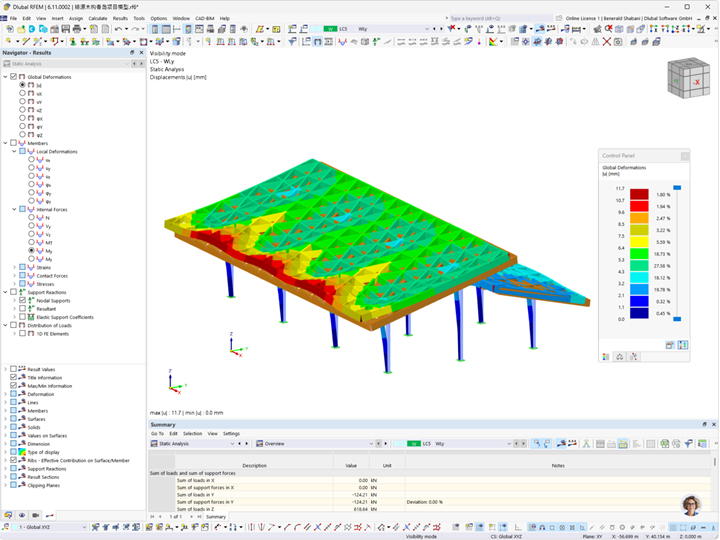

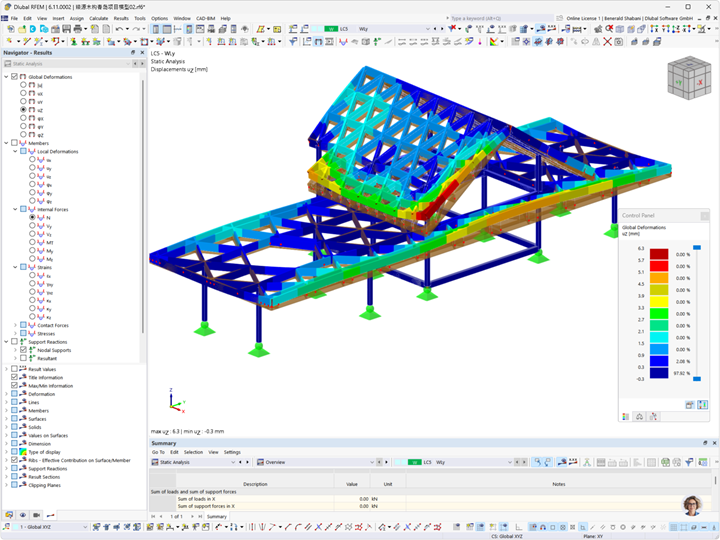

在进行分析时,由于下部钢结构中部立柱属于跃层柱,难以直接指定计算长度系数,工程师借助RFEM的结构稳定性模块先对结构进行了特征值屈曲分析,根据屈曲结果导入计算长度系数,实现了立柱的精确校核。

在规范校核时,工程师在模型中同时使用了钢结构设计模块和木结构设计模块,按照国标钢结构规范和木结构规范,充分校核了钢构件、木构件的强度、刚度、稳定性、抗火承载力等结果。

完成受力分析和规范校核后,工程师还借助了RFEM提供的计算书模板,一键生成所需的动态计算书。当模型、荷载进行调整后,计算书中的图片、内容也会随之更改。

这座建筑不仅融合了传统木构技艺与现代建筑语言,更通过大跨度、格构装、大悬挑、大净空等创新设计,重新定义了木结构建筑的可能性,体现了德儒巴软件在现代木结构、钢结构设计领域的适用性。

位置 中国
山东省
青岛
业主
结构工程


项目说明

模型数据

节点数目: 304
线的数目 630
杆件数目: 630
面的数目: 0
实体数目 0
荷载工况数目 10
荷载组合数目 0
结果组合数目 0
总重量 90,466 t
翘曲区域尺寸 50.648 x 40.654 x 147.702 m
