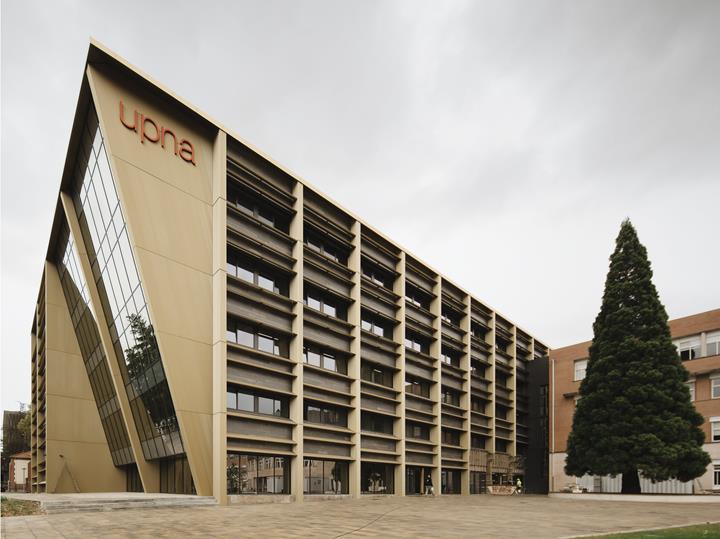

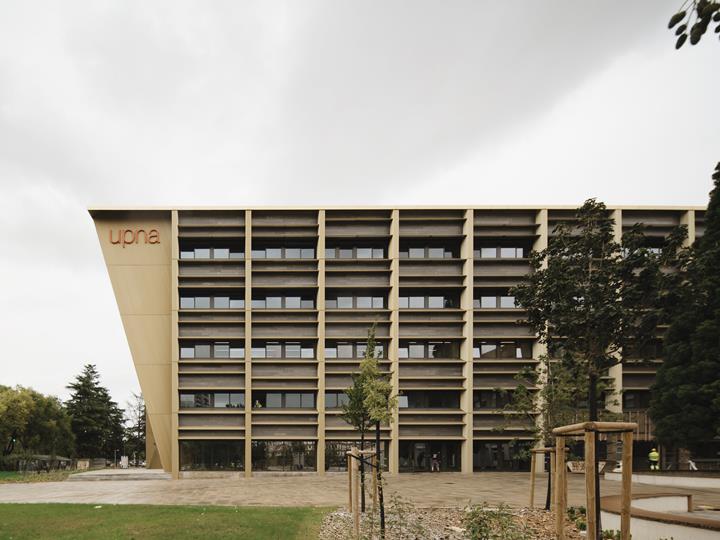

西班牙UPNA大学健康科学系木结构建筑

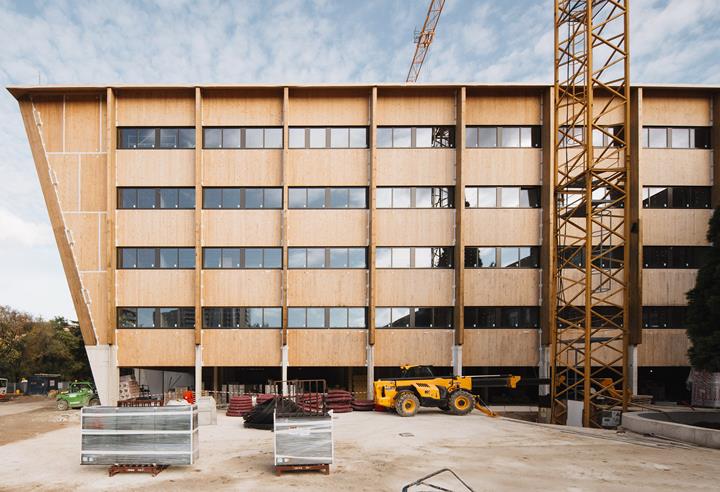

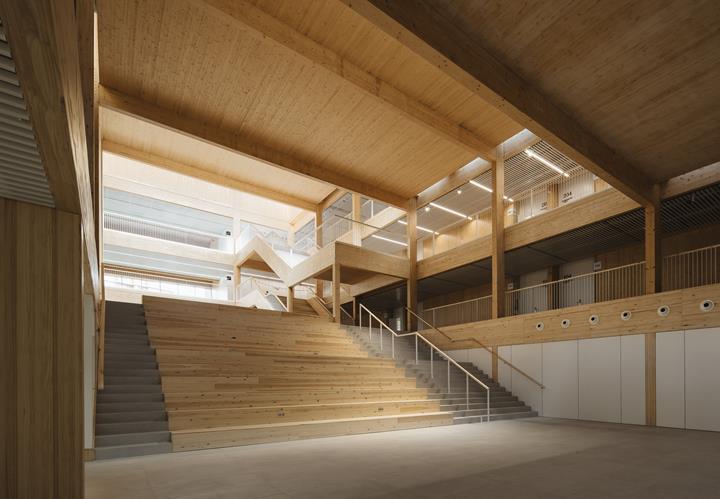

纳瓦拉公立大学(UPNA)新的健康科学系大楼共有四层,每层面积为2800平方米。大楼的一层与地下室均为钢筋混凝土结构,其上为木结构建筑。楼板采用180毫米厚的云杉正交胶合木(CLT)板,强度等级为C24;楼板由层板胶合木梁柱框架结构支撑,梁柱同样为云杉材质,强度等级分别为GL24h和GL28c。

该学院集教学、科研与医疗服务于一体,为学生、教师、医务人员及患者带来了重要助益。它位于纳瓦拉大学医院院区内,紧邻健康科学学院大楼。该学院开设有医学、护理学及多个健康领域的进修课程。

采用结构木材是这座产能型建筑的关键所在。该建筑可实现就地产能,其在供暖、制冷、通风及照明方面的能耗,不超过其自身产生的能量。

最初计划木楼板采用箱式体系,后改为正交胶合木板。

结构设计计算

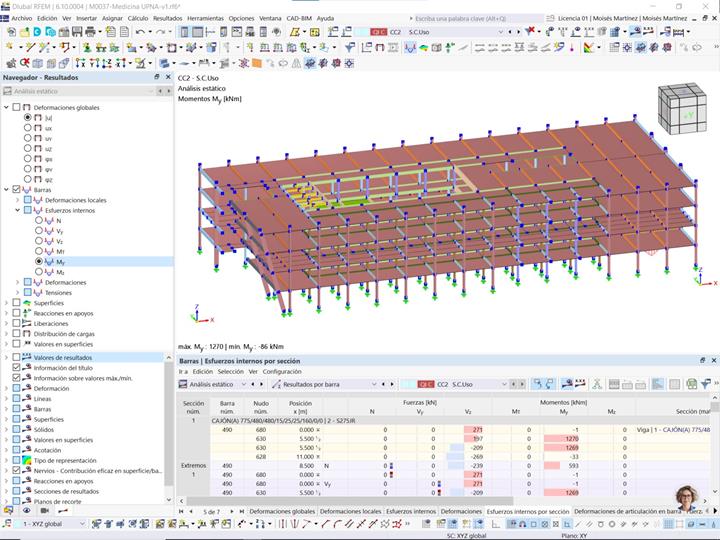

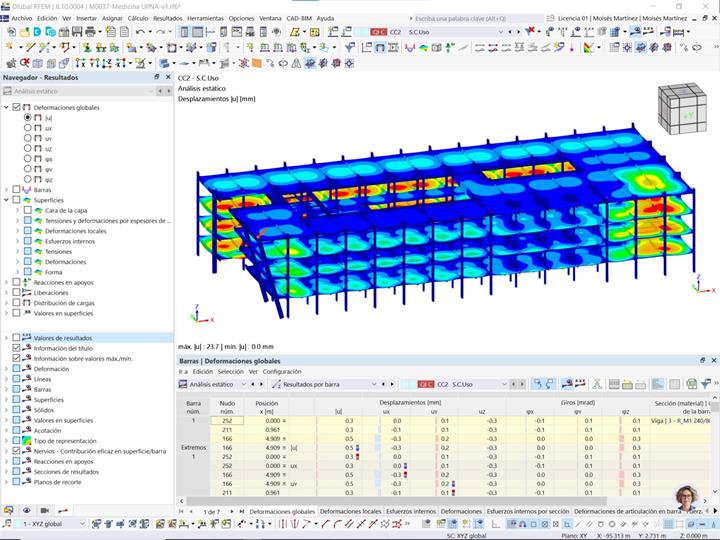

整个木结构采用 RFEM 及“木结构设计”与“多层结构”模块进行计算。除规范验算外,还进行了局部与整体稳定性分析,以确保结构在屈曲现象下的稳定性。

该项目入选可再生材料供应商 Stora Enso 公司2025年度十大木建筑项目。

位置 C. de Irunlarrea, s/n
31008 Pamplona, Navarra
西班牙
建筑
建筑承包商
结构顾问
木结构
摄影师

链接


项目说明

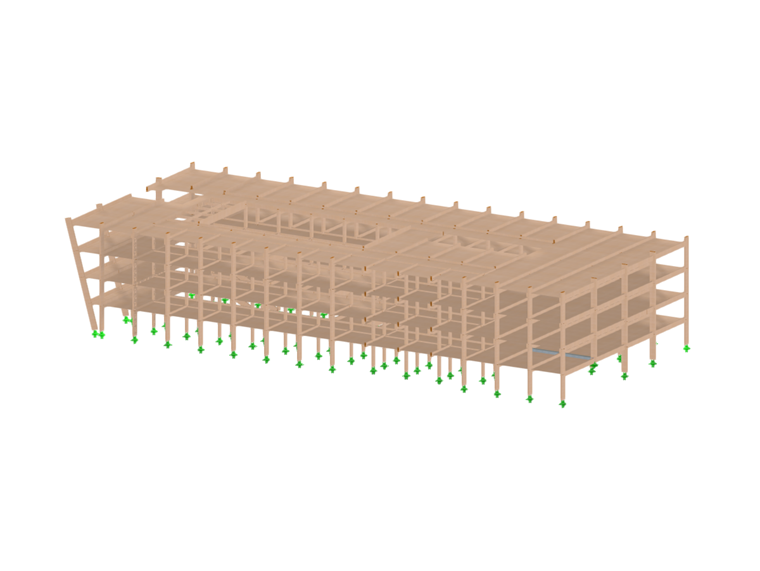

模型数据

节点数目: 784
线的数目 1389
杆件数目: 920
面的数目: 312
实体数目 0
荷载工况数目 5
荷载组合数目 72
结果组合数目 0
总重量 1152,808 t
翘曲区域尺寸 83,347 x 19,820 x 36,310 m
