价格

附加模块 RSTAB 8
节点 - 钢结构 - 刚性

使用JOINTS Steel - Rigid附加模块可以设计和轧制和焊接工字梁的弯矩连接设计。

Es stehen Ihnen drei Typen zur Auswahl: 分为带端板的刚性梁柱连接、作为梁节点的刚性端板连接和刚性搭接连接。进行连接设计时，几乎可以输出所有相关的中间值，并以图形方式显示各分项应力，这样一来，计算过程对于用户来说是易于理解和检查的。

所有连接都显示在3D图形中，包括所有必要的板件和角度尺寸，包括孔洞布置。图片可以与尺寸线、螺栓和焊缝说明一起导入打印报告中。

钢结构刚性连接按照规范 EN 1993-1-8

总数： 4

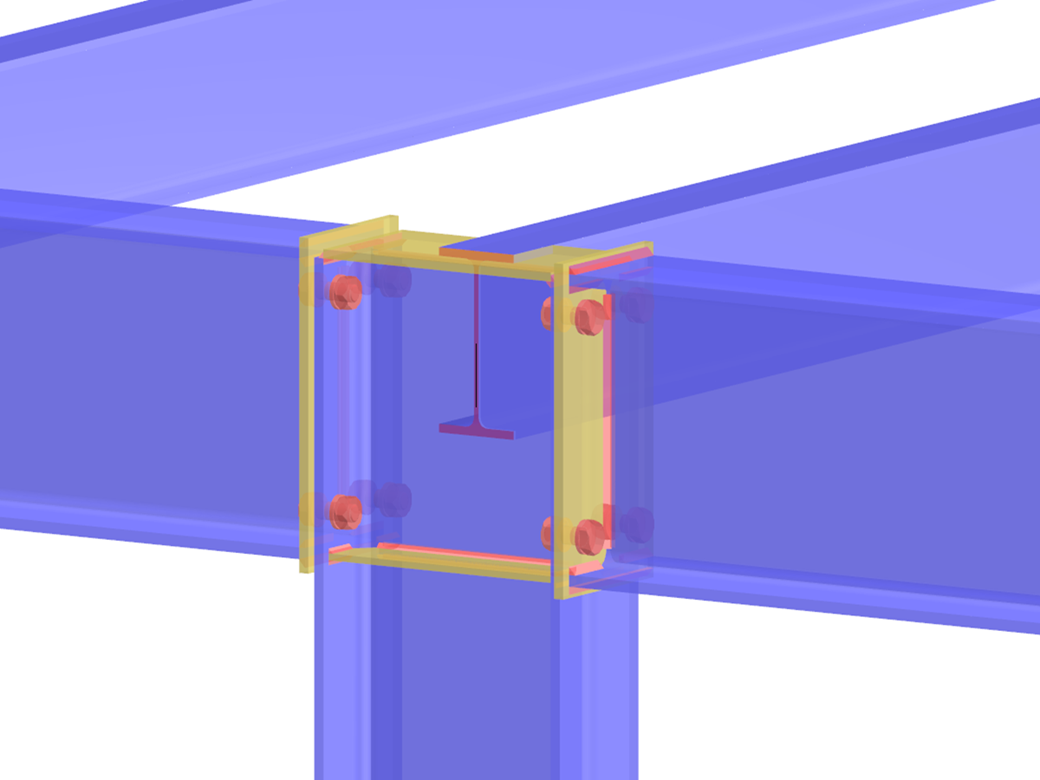

RFEM/RSTAB 附加模块 RF-/JOINTS Steel-Rigid | 按照 EC 3 的刚性连接

RF-/JOINTS Steel - Rigid | 产品特性

基本

梁柱节点连接：连接可以作为梁与柱子翼缘的节点，以及柱子与梁翼缘的节点。
梁节点连接：梁节点设计，既可以是有承受弯矩能力的端部板连接，也可以是刚性的对接搭板连接
自动从 RFEM 或者 RSTAB 中导入模型数据和荷载数据
螺栓大小从 M12 到 M36 且强度等级 4.6、4.8、5.6、5.8、6.8、8.8 和 10.9，只要是该强度等级在所选的国家附录中可用
任意设置螺栓孔和边缘间距（可验算容许的间距）
变截面板或者加劲肋在梁上部或者下部加固
上部的齐平端部板连接或者上部伸出的端部板连接
仅受弯连接、仅受轴力连接（受拉节点），或者也可以同时受轴力和弯矩
计算节点刚度，检查是否存在铰接、柔性或者刚接节点

在梁柱配置中的端部板连接

连接的梁或者柱能够单侧用变截面板加固，或者是单侧加固、两侧加固
连接处可以选择的加劲肋（例如完整或不完整的腹板加劲肋）
水平可达 10 个螺栓并且垂直可达 4 个螺栓
连接的对象可为一般定截面或者 I 形变截面
验算：
- 连接的梁的承载力（如：腹板的受剪承载力和受拉承载力）
- 梁上端板的承载力
- 端部板上的焊缝承载力
- 连接区域中柱子的承载力（例如受弯柱子翼缘）
- 按照规范 EN 1993-1-8 以及 EN 1993-1-1 进行验算

能承受弯矩的端部板节点

2 列或者 4 列垂直螺栓并且水平可达 10 行螺栓
带端部板的梁由单侧的变截面板加固，或者单侧加固、两侧加固
连接的对象可以是定截面或者是 I 形变截面
验算：
- 连接的梁的承载力（如：腹板的受剪承载力和受拉承载力）
- 梁上端板的承载力
- 在端部板上的焊缝承载力
- 在端部板上的螺栓承载力（受拉和螺栓受剪的组合）

刚性的对接搭板节点

在翼缘板连接时可达 10 行螺栓一个接一个的排列
在腹板连接时在垂直方向和水平方向可达 10 排螺栓排列
连接搭板的材料可以和梁的材料不同
验算：
- 连接梁的承载力极限状态（例如受拉区的净截面）
- 垫板的承载力极限状态（例如在拉应力作用下的净截面）
- 单个螺栓和螺栓群的承载力极限状态（例如单个螺栓的抗剪承载力验算）

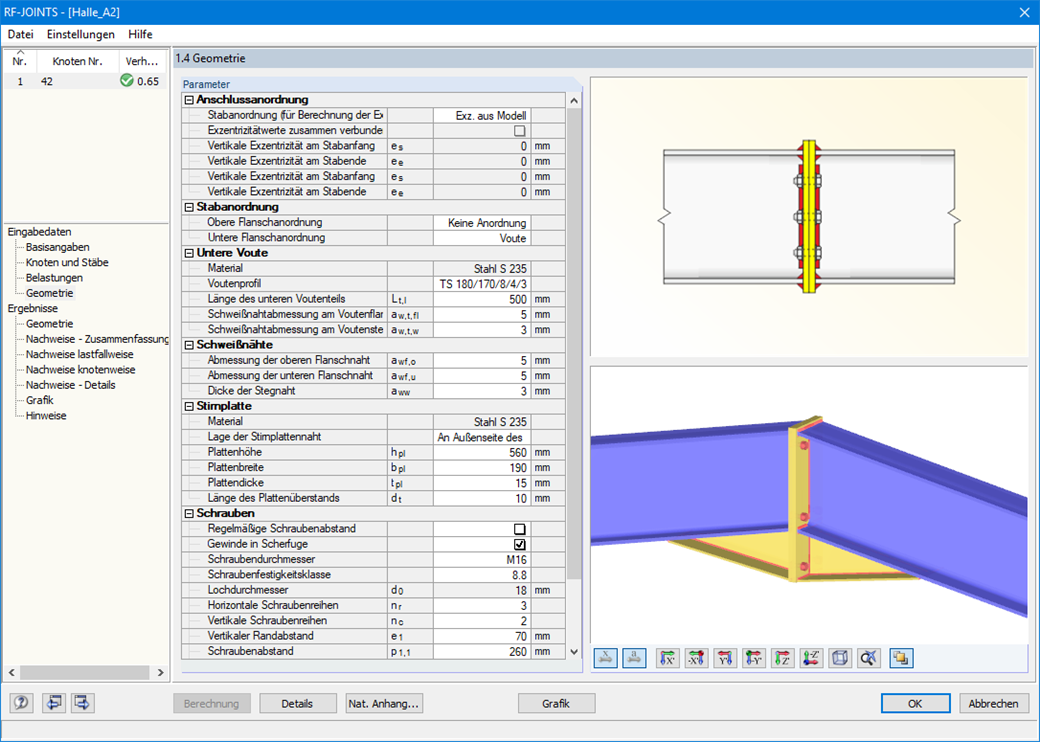

RF-/JOINTS Steel - Rigid | 输入

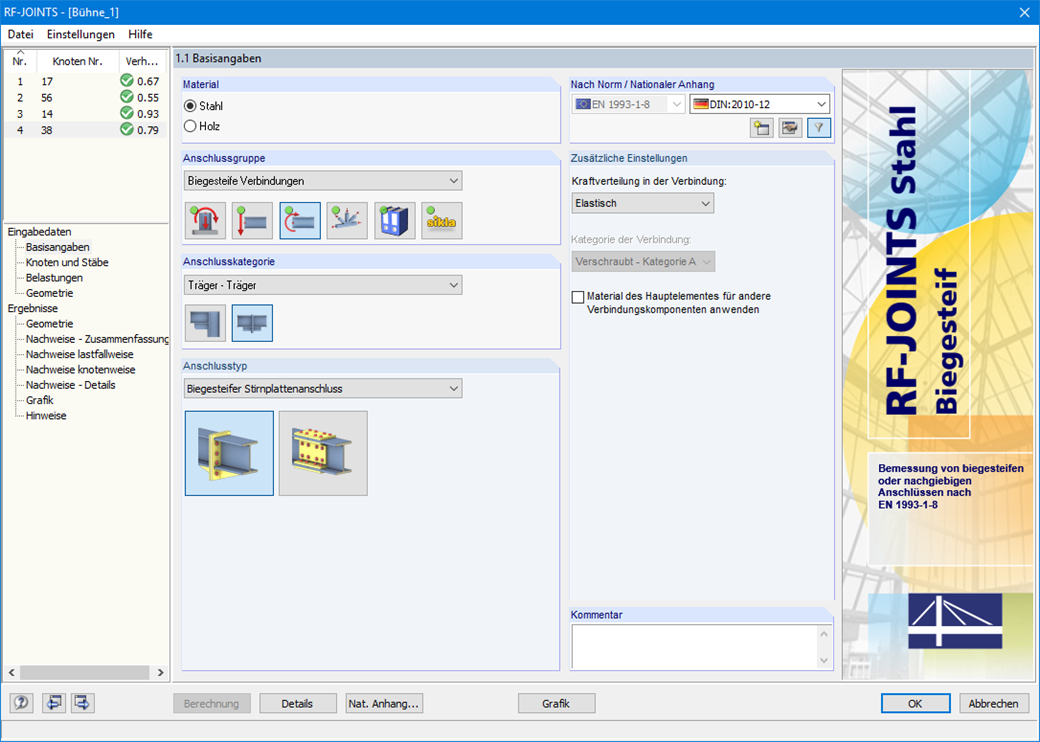

打开模块后首先选择连接组（刚性连接）并选出连接类别和连接类型（端部板连接节点或者对接搭板节点）。从 RFEM/RSTAB 模型中选出要验算的节点。 RF-/JOINTS Steel - Rigid 自动识别要连接的杆件，并按照他们的位置确定是柱子还是梁。这里用户能够按照自己的目标进行结合。

如果有些杆件要从计算中排除，则可以停用它们。结构类似的连接能够同时对多个节点进行验算。对于荷载要选择决定性的荷载工况、荷载组合或者结果组合。或者也可以手动输入截面和荷载。在最后的输入对话框中逐步配置连接。

Die Bemessung erfolgt gemäß EN 1993-1-8 und EN 1993-1-1. Die Schnittgrößen werden direkt im vorgegebenen Knoten angenommen. Bei Träger-Stützen-Anschlüssen entstehen somit zusätzliche Exzentrizitäten zur Anschlussebene, welche in der Berechnung berücksichtigt werden. Neben der Bemessung der ausreichenden Tragfähigkeit des Anschlusses erfolgt eine Berechnung und Einstufung der Verbindung hinsichtlich der Steifigkeit.

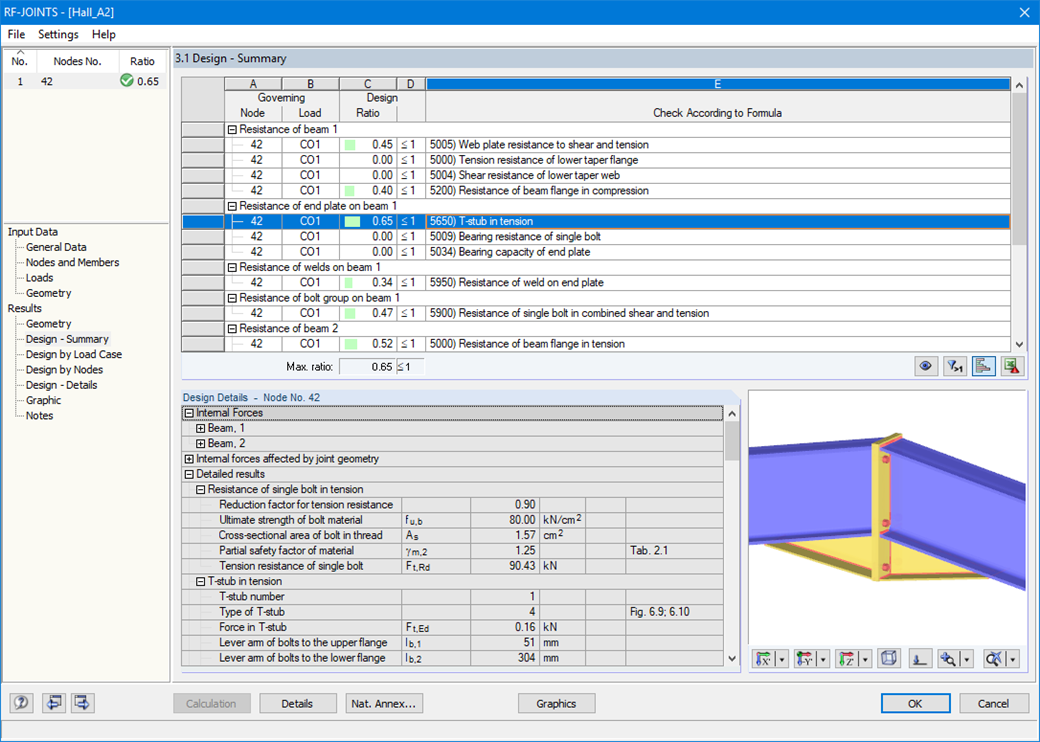

RF-/JOINTS Steel - Rigid | 结果

In den Ergebnismasken werden detailliert sämtliche Ergebnisse der Berechnung aufgelistet. Zudem wird eine dreidimensionale Grafik erstellt, in der einzelne Komponenten sowie Maßlinien und z. B. Schweißnahtangaben ein- und ausgeblendet werden können. In der Ergebniszusammenfassung ist sofort erkennbar, ob die einzelnen Nachweise erfüllt sind oder nicht. Zudem werden Knotennummer und maßgebender Lastfall bzw. die maßgebende Last- oder Ergebniskombination angegeben.

Bei Auswahl eines Nachweises werden detaillierte Zwischenergebnisse einschließlich der Einwirkungen und zusätzlichen Schnittgrößen aus der Anschlussgeometrie eingeblendet. Zusätzlich besteht die Möglichkeit, sich die Ergebnisse lastfallweise und knotenweise anzeigen zu lassen. Das 3D-Rendering ist eine wirklichkeitsgetreue und maßstäbliche Darstellung der Verbindung. Neben den Hauptansichten kann die Grafik aus jeder beliebigen Perspektive betrachtet werden.

Die Grafiken können einschließlich der Bemaßungen und Beschriftungen in das RFEM-/RSTAB-Ausdruckprotokoll eingebunden oder als DXF exportiert werden. In diesem werden alle Eingabedaten und Ergebnisse prüffähig ausgegeben. Sämtliche Modultabellen können problemlos nach MS-Excel oder in eine CSV-Datei exportiert werden. Ein Übergabemenü regelt hier alle notwendigen Exportangaben.
