附加模块 RSTAB 8 STEEL EC3

• 从 RFEM/RSTAB 导入材料、截面和内力
• 薄壁型钢截面设计按照 EN 1993-1-1:2005 和 EN 1993-1-5:2006
• 自动根据 EN 1993-1-1:2005 + AC:2009 第 5.5.2 节对截面进行分类，对于应力小于 fy 可以选择根据附录 E 确定有效宽度作为 EN 1993-1-5:2006 第 4.4 节（截面类别 4）的替代方法
• 包括以下国家附录的参数：
• DIN EN 1993-1-1/NA:2015-08（德国）
• ÖNORM B 1993-1-1:2007-02（奥地利）
• NBN EN 1993-1-1/ANB:2010-12（比利时）
• BDS EN 1993-1-1/NA:2008（保加利亚）
• DS/EN 1993-1-1 DK NA:2015（丹麦）
• SFS EN 1993-1-1/NA:2005（芬兰）
• NF EN 1993-1-1/NA:2007-05（法国）
• ELOT EN 1993-1-1（希腊）
• UNI EN 1993-1-1/NA:2008（意大利）
• LST EN 1993-1-1/NA:2009-04（立陶宛）
• UNI EN 1993-1-1/NA:2011-02（意大利）
• MS EN 1993-1-1/NA:2010（马来西亚）
• NEN EN 1993-1-1/NA:2011-12（荷兰）
• NS EN 1993-1-1/NA:2008-02（挪威）
• PN EN 1993-1-1/NA:2006-06（波兰）
• NP EN 1993-1-1/NA:2010-03（葡萄牙）
• SR EN 1993-1-1/NB:2008-04（罗马尼亚）
• SS EN 1993-1-1/NA:2011-04（瑞典）
• SS EN 1993-1-1/NA:2010（新加坡）
• STN EN 1993-1-1/NA:2007-12（斯洛伐克）
• SIST EN 1993-1-1/A101:2006-03（斯洛文尼亚）
• UNE EN 1993-1-1/NA:2013-02（西班牙）
• CSN EN 1993-1-1/NA:2007-05（捷克）
• BS EN 1993-1-1/NA:2008-12（英国）
• CYS EN 1993-1-1/NA:2009-03（塞浦路斯）
• 除了上面列出的国家附录 (NA) 外，用户还可以自定义国家附录，在自定义附录里可以设置自己的极限值和参数。
• 自动计算抗弯曲屈曲承载力 Nb,Rd 所需的全部系数

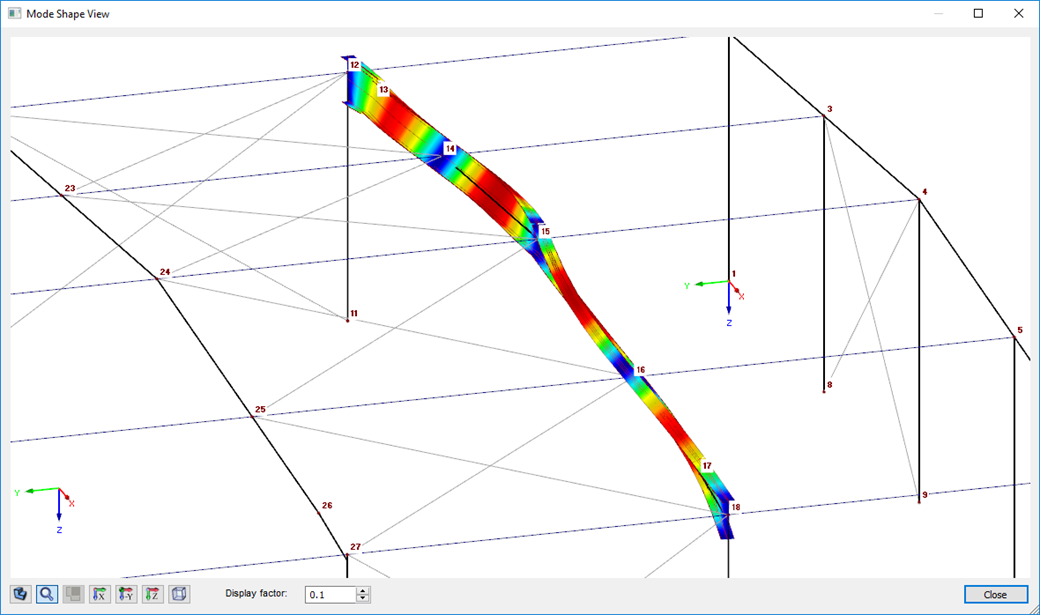

• 根据特征值法或通过比较弯矩图，自动确定每个杆件或多杆件 x 位置上弯扭屈曲的弹性临界弯矩 Mcr。 用户只需定义中间侧向约束。
• 变截面杆件、非对称截面或多杆件设计按照 EN 1993-1-1 第 6.3.4 节中规定的一般方法
• 在使用 6.3.4 节一般方法时可选使用根据 Naumes、Strohmann、Ungermann、Sedlacek 的“欧洲弯扭屈曲曲线” (Stahlbau 77 (2008), S. 748-761)
• 可考虑转动约束（例如压型钢板和檩条）
• 可选考虑应力蒙皮（例如压型钢板和支撑）
• 模块扩展 RF-/STEEL Warping Torsion（需要许可）基于二阶效应理论进行稳定性分析，包括考虑第 7 个 自由度（翘曲）
• 模块扩展 RF-/STEEL Plasticity（需要许可），用于根据部分内力法 (PIFM) 和单纯形法对一般截面进行塑性设计（包括模块扩展 RF‑/STEEL Warping Torsion，可以根据二阶效应理论进行塑性分析）
• 模块扩展 RF-/STEEL Cold-Formed Sections（需要许可），用于按照 EN 1993-1-3 和 EN 1993-1-5 对冷弯型钢构件进行承载能力极限状态和正常使用极限状态设计
• 承载能力极限状态：为每个荷载工况，荷载组合或结果组合可选择基本组合的（持久和短暂）或偶然的设计状况
• 正常使用极限状态设计：为每个荷载工况、荷载组合或结果组合可选择标准、频繁或准永久设计状况
• 可定义杆件始端和末端净截面面积的受拉分析
• 焊接截面的焊缝设计
• 可选计算多杆件节点支座的翘曲弹簧

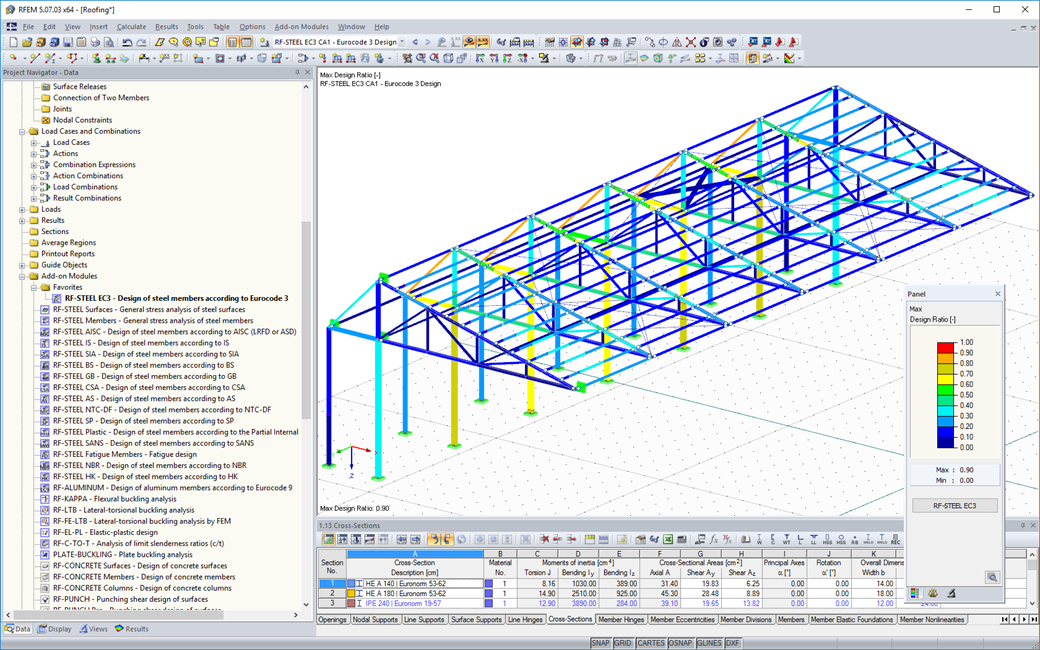

• RFEM/RSTAB 模型和截面的利用率图
• 确定主导内力
• 可筛选 RFEM/RSTAB 图形结果
• 在渲染视图中显示利用率和截面分类
• 结果窗口中的色阶
• 自动优化截面
• 优化后的截面可以导入到 RFEM/RSTAB
• 部件列表和重量计算
• 数据直接导出到 MS Excel
• 可验证的打印报告
• 报告中可包含温度曲线

在拉、压、弯曲和剪力承载能力的验算中，最大承载能力的设计值与作用的设计值进行对比。

当构件同时承受弯曲和压力时，将进行交互。RF-/STAHL EC3允许用户选择交互公式的系数是根据方法1（附录A）还是方法2（附录B）确定。

对于弯曲屈曲的验算，不需要给出相关屈曲模式的长细比或临界分叉载荷。模块会自动计算弯曲承载能力设计值所需的所有系数。RF-/STAHL EC3能自动为每根杆件在每个截面的x位置计算理想的弯扭屈曲力矩。用户只需在输入界面中定义每个杆件/杆组的侧向中间支撑信息即可。

当在RF-/STAHL EC3中选择杆件进行高温设计时，会出现另一个输入界面，用于输入额外的参数，例如涂层或包覆类型。作为全局设置，可以设置所需的防火持续时间，并选择温度曲线和其他系数。在输出报告中，将以表格形式列出防火验算的中间值和最终结果。此外，温度曲线也可以打印到报告中。
