Wymiarowanie prętów stalowych według EC 3
RF-/STEEL EC3 | Funkcje
- Import materiałów, przekrojów i sił wewnętrznych z RFEM/RSTAB
- Wymiarowanie stali dla przekrojów cienkościennych zgodnie z EN 1993‑1‑1: 2005 i EN 1993‑1‑5: 2006
- Automatyczna klasyfikacja przekrojów według EN 1993-1-1:2005 + AC:2009, rozdział 5.5.2 oraz EN 1993-1-5:2006, rozdział 4.4 (przekrój klasy 4) z możliwością określenia szerokości efektywnej zgodnie z załącznikiem E dla naprężeń poniżej fy
- Integracja parametrów dla następujących załączników krajowych:
- DIN EN 1993-1-1/NA: 2015-08 (Niemcy)
- ÖNORM B 1993-1-1: 2007-02 (Austria)
- NBN EN 1993-1-1/ANB: 2010-12 (Belgia)
- BDS EN 1993-1-1/NA: 2008 (Bułgaria)
- DS/EN 1993-1-1 DK NA: 2015 (Dania)
- SFS EN 1993-1-1/NA: 2005 (Finlandia)
- NF EN 1993-1-1/NA: 2007-05 (Francja)
- ELOT EN 1993-1-1 (Grecja)
- UNI EN 1993-1-1/NA: 2008 (Włochy)
- LST EN 1993-1-1/NA: 2009-04 (Litwa)
- UNI EN 1993-1-1/NA:2011-02 (Włochy)
- MS EN 1993-1-1/NA: 2010 (Malezja)
- NEN EN 1993-1-1/NA: 2011-12 (Holandia)
- NS EN 1993-1-1/NA: 2008-02 (Norwegia)
- PN EN 1993-1-1/NA: 2006-06 (Polska)
- NP EN 1993-1-1/NA:2010-03 (Portugalia)
- SR EN 1993-1-1/NB:2008-04 (Rumunia)
- SS EN 1993-1-1/NA:2011-04 (Szwecja)
- SS EN 1993-1-1/NA:2010 (Singapur)
- STN EN 1993-1-1/NA:2007-12 (Słowacja)
- SIST EN 1993-1-1/A101:2006-03 (Słowenia)
- UNE EN 1993-1-1/NA:2013-02 (Hiszpania)
- CSN EN 1993-1-1/NA: 2007-05 (Republika Czeska)
- BS EN 1993-1-1/NA:2008-12 (Wielka Brytania)
- CYS EN 1993-1-1/NA: 2009-03 (Cypr)
- Oprócz załączników krajowych wymienionych powyżej, można również zdefiniować konkretną NA, stosując wartości graniczne i parametry zdefiniowane przez użytkownika.
- Automatyczne określanie wszystkich wymaganych współczynników dla obliczeniowej wartości nośności na wyboczenie giętne N b , Rd
- Automatyczne określanie idealnego sprężystego momentu krytycznego Mcrdla każdego pręta lub zbioru prętów we wszystkich miejscach x według metody wartości własnej lub poprzez porównanie wykresów momentów. Użytkownik musi jedynie określić boczne podpory pośrednie.
- Wymiarowanie prętów o zmiennej wysokości przekroju, przekrojów niesymetrycznych lub zbiorów prętów według ogólnej metody opisanej w EN 1993-1-1, 6.3.4
- Podczas stosowania metody ogólnej według 6.3.4, opcjonalnie można zastosować "europejską krzywą zwichrzenia" według Naumesa, Strohmanna, Ungermanna, Sedlacka (Stahlbau 77 (2008), strona 748-761)
- Możliwość uwzględniania ograniczeń obrotu (np. blacha trapezowa lub płatwie)
- Opcjonalne uwzględnianie panela usztywniającego (np. blacha trapezowa lub płatwie)
- Rozszerzenie modułu RF-/STEEL Warping Torsion (wymagana licencja) do analizy stateczności według analizy drugiego rzędu jako analiza naprężeń wraz z uwzględnieniem siódmego stopnia swobody (skręcanie)
- Rozszerzenie modułu RF-/STEEL Plastyczność (wymagana licencja) do plastycznej analizy przekrojów zgodnie z metodą Partial Internal Forces Method (PiFM) i metodą sympleksową dla przekrojów ogólnych (w połączeniu z rozszerzeniem modułu RF-/STEEL-Warping Torsion możliwe jest przeprowadzenie obliczeń plastycznych zgodnie z analizą drugiego rzędu)
- Rozszerzenie modułu RF-/STEEL Cold-Formed Section (wymagana licencja) do obliczeń stanu granicznego nośności i użytkowalności dla prętów stalowych formowanych na zimno, zgodnie z normami EN 1993-1-3 i EN 1993-1-5
- Obliczenia w SGN: możliwość wybrania pomiędzy podstawowymi i wyjątkowymi sytuacjami obliczeniowymi dla każdego przypadku, grupy lub kombinacji obciążeń
- Obliczenia w SGU: możliwość wybrania charakterystycznych, częstych lub quasi-stałych sytuacji obliczeniowych dla każdego przypadku, grupy lub kombinacji obciążeń
- Możliwa jest analiza rozciągania zdefiniowanego pola przekroju netto dla początków i końców prętów
- Obliczanie spoin spawanych przekrojów
- Opcjonalne uwzględnienie deplanacji sprężystej dla podpór węzłowych w zbiorach prętów

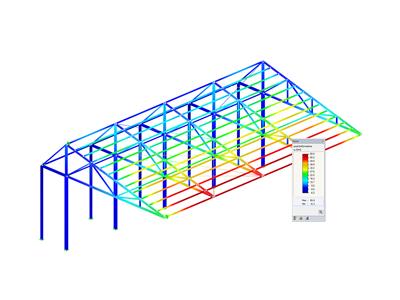

- Graficzne przedstawianie stopni wykorzystania przekroju na wykresie i na modelu w programie RFEM/RSTAB
- Określanie głównych sił wewnętrznych
- Możliwość filtrowania wyników graficznych w programie RFEM/RSTAB
- Graficzne wyświetlanie stopni wykorzystania przekroju i klas przekrojów w renderowanym widoku
- Kolorowe skale w tabelach wyników
- Automatyczna optymalizacja przekrojów
- Transfer zoptymalizowanych przekrojów do programu RFEM/RSTAB
- Wykaz materiałów według prętów i zbiorów prętów
- Bezpośredni eksport danych do aplikacji MS Excel
- Przejrzysty protokół wydruku pozwalający sprawdzić wyniki obliczeń
- W protokole można ująć krzywą temperatury
RF-STEEL EC3 | Wprowadzanie danych
Moduł RF-/STEEL EC3 automatycznie importuje przekroje zdefiniowane w programie RFEM/RSTAB. Możliwe jest wymiarowanie wszystkich przekrojów cienkościennych. Program automatycznie wybiera najbardziej efektywną metodę zgodnie z normami.
W obliczeniach stanu granicznego nośności uwzględniono kilka obciążeń, a w normie można wybrać obliczenia interakcji.
Klasyfikacja przekrojów do klas od 1 do 4 jest istotną częścią analizy zgodnie z Eurokodem 3. W ten sposób można sprawdzić ograniczenie nośności obliczeniowej i obrotowej ze względu na lokalne wyboczenie części przekroju. Moduł RF-/STEEL EC3 automatycznie określa stosunek c/t części przekroju poddanych naprężeniu ściskającemu i dokonuje klasyfikacji.
W przypadku analizy stateczności dla każdego pręta lub zbioru prętów można określić, czy wyboczenie giętne występuje w kierunku y i/lub z. W celu utworzenia modelu zbliżonego do warunków rzeczywistych możliwe jest również definiowanie dodatkowych podpór bocznych. Smukłość i sprężyste obciążenie krytyczne są określane automatycznie na podstawie warunków brzegowych modułu RF-/STEEL EC3. Sprężysty moment krytyczny, niezbędny do analizy zwichrzenia, może być obliczony automatycznie lub wprowadzony ręcznie przez użytkownika. W tym celu można również uwzględnić punkt przyłożenia obciążeń poprzecznych, który ma wpływ na wytrzymałość na skręcanie. Dodatkowo można uwzględnić ograniczenia obrotu (np. blacha trapezowa i płatwie) oraz panele usztywniające (np. blacha trapezowa i stężenie).
We współczesnym budownictwie, w którym przekroje są coraz smuklejsze, stan graniczny użytkowalności jest ważnym czynnikiem w analizie statyczno-wytrzymałościowej. Moduł RF-/STEEL EC3 przypisuje przypadki obciążeń, kombinacje obciążeń i kombinacje wyników do różnych sytuacji obliczeniowych. Odpowiednie odkształcenia graniczne są ustawione wstępnie w załączniku krajowym i w razie potrzeby można je dostosować. Ponadto możliwe jest zdefiniowanie długości referencyjnych i wygięć wstępnych do obliczeń.
RF-STEEL EC3 | obliczenia
Podczas obliczania obciążenia rozciągającego, ściskającego, zginającego i ścinającego, moduł porównuje wartości obliczeniowe maksymalnej nośności z wartościami obliczeniowymi oddziaływań.
Jeżeli części są poddane zginaniu i ściskaniu, program dokonuje interakcji. W module RF-/STEEL EC3 można określić współczynniki zgodnie z metodą 1 (załącznik A) lub metodą 2 (załącznik B).
Do obliczeń wyboczenia giętnego nie jest wymagana smukłość ani sprężyste krytyczne obciążenie krytyczne z decydującego przypadku wyboczenia. Moduł automatycznie oblicza wszystkie wymagane współczynniki dla wartości obliczeniowej naprężenia zginającego. Moduł RF-/STEEL EC3 określa sprężysty moment krytyczny dla zwichrzenia dla każdego pręta w każdym miejscu x przekroju. W razie potrzeby wystarczy wprowadzić boczne podpory pośrednie poszczególnych prętów/zbiorów prętów, definiowane w jednym z okien wprowadzania.
W przypadku wyboru prętów do obliczeń odporności ogniowej w module RF-/STEEL EC3 dostępne jest kolejne okno wprowadzania, w którym można wprowadzić dodatkowe parametry, takie jak: typ powłoki lub okładziny. Ustawienia globalne obejmują wymagany czas odporności ogniowej, krzywą temperatury i inne współczynniki. W protokole wydruku wyszczególnione są wszystkie wyniki pośrednie oraz końcowy wynik obliczeń odporności ogniowej. Ponadto w protokole można wydrukować krzywą temperatury.
RF-STEEL EC3 | Wyniki
Wyniki posortowane według przypadku obciążenia, przekroju, pręta, zbioru prętów lub położenia x są wyświetlane w przejrzyście ułożonych oknach wyników. Po wybraniu odpowiedniego wiersza w tabeli wyświetlane są szczegółowe informacje o przeprowadzonych obliczeniach.
Wyniki zawierają zrozumiałą listę wszystkich właściwości materiałów i przekrojów, obliczeniowych sił wewnętrznych i współczynników obliczeniowych. Ponadto w osobnym oknie graficznym można wyświetlić rozkład sił wewnętrznych dla każdego miejsca x.
Szczegółowy i uporządkowany sposób wyświetlania wyników uzupełniają wykazy elementów według prętów/zbiorów prętów dla poszczególnych typów przekrojów. Aby wydrukować dane wejściowe i wyniki, można skorzystać z globalnego protokołu wydruku w programie RFEM/RSTAB.
Wszystkie tabele można eksportować do programu MS Excel w celu dalszego przetwarzania.
