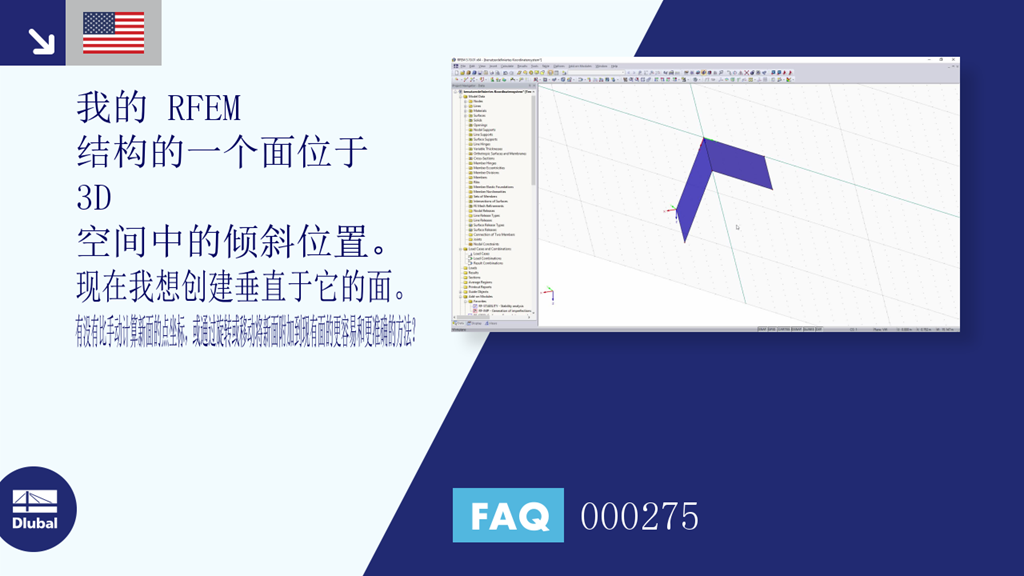

问题:
我的RFEM结构的一个面在3D空间中倾斜放置。 现在我要创建垂直于面的面。
有没有比手动计算新面的点坐标,或者通过旋转新的面将新的面附着到现有的面更简单,准确的方法呢?
答案:
这里有一个简单的选择,将新的结构构件定位在现有的构件上。
在“工具”→“坐标系”下拉菜单中找到“新建坐标系”命令。
通过点击该按钮可以创建一个工作平面与用户相对的坐标系。 如果选择的三个点定义的坐标系为现有面的交点,则新的坐标系中的一个平面由该平面确定,其他两个工作平面与该平面垂直。
问题:
我的RFEM结构的一个面在3D空间中倾斜放置。 现在我要创建垂直于面的面。
有没有比手动计算新面的点坐标,或者通过旋转新的面将新的面附着到现有的面更简单,准确的方法呢?
答案:
这里有一个简单的选择,将新的结构构件定位在现有的构件上。
在“工具”→“坐标系”下拉菜单中找到“新建坐标系”命令。
通过点击该按钮可以创建一个工作平面与用户相对的坐标系。 如果选择的三个点定义的坐标系为现有面的交点,则新的坐标系中的一个平面由该平面确定,其他两个工作平面与该平面垂直。
