问题:

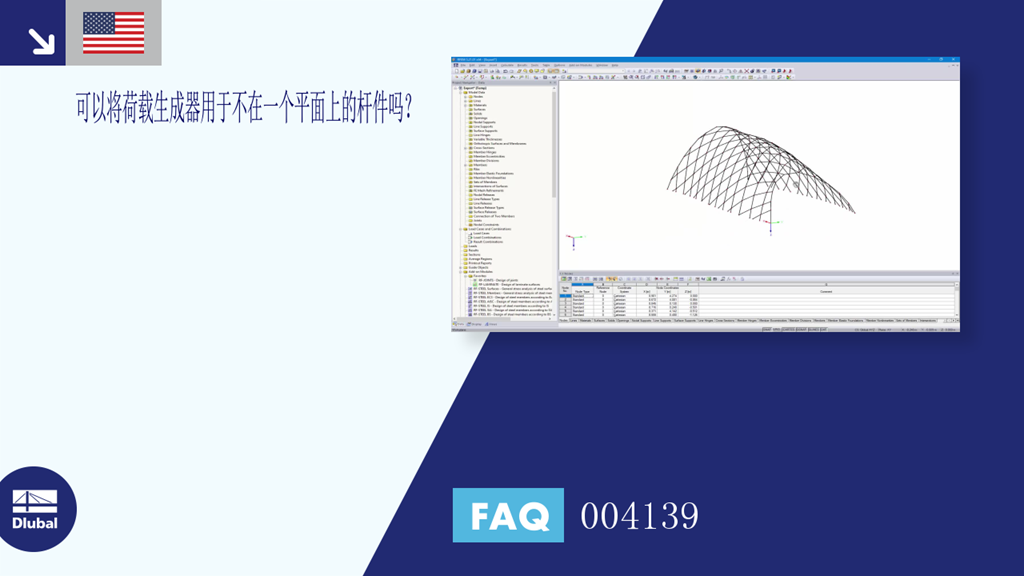

是否可以对不在同一平面上的杆件使用荷载生成器?
答案:
对于不规则的杆件结构,荷载生成器“来自杆件上的面荷载通过平面”或“通过单元格”将非常有用。 但是,在这两个函数中都假设杆件的节点位于一个平面上。 在荷载生成器的设置中,可以增加节点的公差,甚至可以检测位于平面外的节点(见图01)。 与“虚拟线”组合使用时可以加载更复杂的结构。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
