问题:

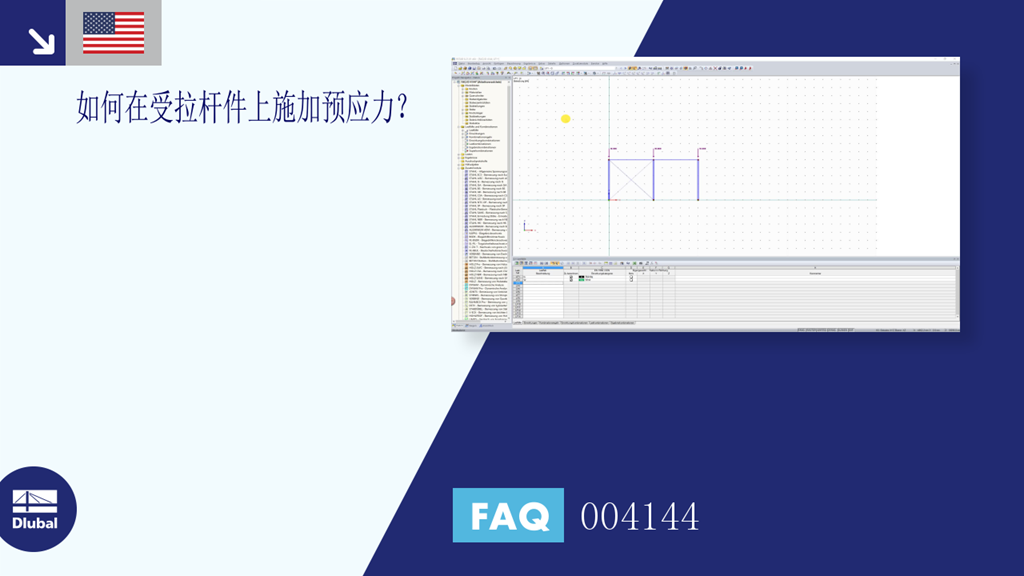

如何在受拉杆件上施加预应力?
答案:
为了正确地与其他荷载工况进行组合预应力,必须定义一个合适的荷载工况,并在相应的杆件上施加“拉”应变。 拉应变荷载例如可以是:
负温度荷载Tc均匀分布在截面上,
轴向应变为负ε,
负的轴向位移Δl,
正初始预应力V或
正最终预应力V(仅在RFEM中)。
因为可以直接计算受拉杆件在螺栓的位移,所以使用轴向位移是最周全的。
生成有效长度后,结果会显示在表格中。 用户可以在该对话框中手动修改有效长度。
通过导出功能可以将有效长度传输到附加模块 RF-/TOWER Design 中进行进一步计算。 完整的模块数据是 RFEM/RSTAB 计算书的一部分。 报告的内容和范围可以根据不同的设计需要进行选择。
最后,只需点击鼠标即可将生成的模型导出到 RFEM/RSTAB 中。
完整的模块数据是 RFEM/RSTAB 计算书的一部分。 报告的内容和范围可以根据不同的设计需要进行选择。
结果显示在模块窗口中,一目了然。 除了验算验算外,计算结果中还包括所有与设计相关的参数。 在计算过程中会自动生成物料列表。
完整的模块数据是 RFEM/RSTAB 计算书的一部分。 报告的内容和范围可以根据不同的设计需要进行选择。
对轴心受力、受弯和受剪构件进行计算时,需将其抗力设计值与荷载作用设计值进行对比。 如果进行压弯构件设计时,附加模块 RF-/TOWER Design 会采用弯矩和压力的相关公式。 您可以按照附录 A 中的方法 1 或附录 B 中的方法 2 确定相关系数。
对于弯曲屈曲验算,对于长细比和弹性临界屈曲荷载没有要求。 该模块会自动计算弯矩承载力设计值所需的所有系数。 RF-TOWER Design 可以确定构件每个 x 位置上的弹性弯扭屈曲临界弯矩。
