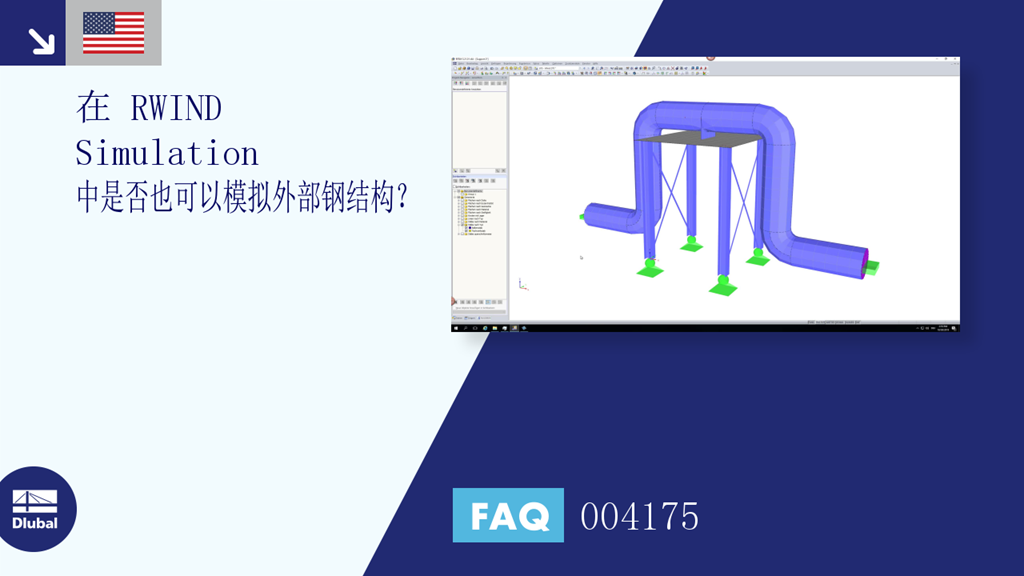

FAQ 004175 | 在RWIND Simulation中是否可以对外部钢结构进行模拟?

问题:
在RWIND Simulation中是否可以对外部钢结构进行模拟?

答案:
是的,是的。 RWIND Simulation的设计风格是通用的,可以应用到任何RFEM和RSTAB模型。

对于由纯粹的杆件单元组成的钢结构结构,程序为数值风洞创建一个统一的,大量的面的包络面。 仿真的建模结果取决于可用的截面和网格设置。 由于风流的作用,在该面层上产生相应的面压力。

对风荷载进行风流分析后,由程序汇总杆件单元的面压力,并为每根杆件轴返回相应的等效荷载(单个,均匀或梯形)。

这些荷载被添加到RFEM或RSTAB中,用于进一步计算内力。
