问题:

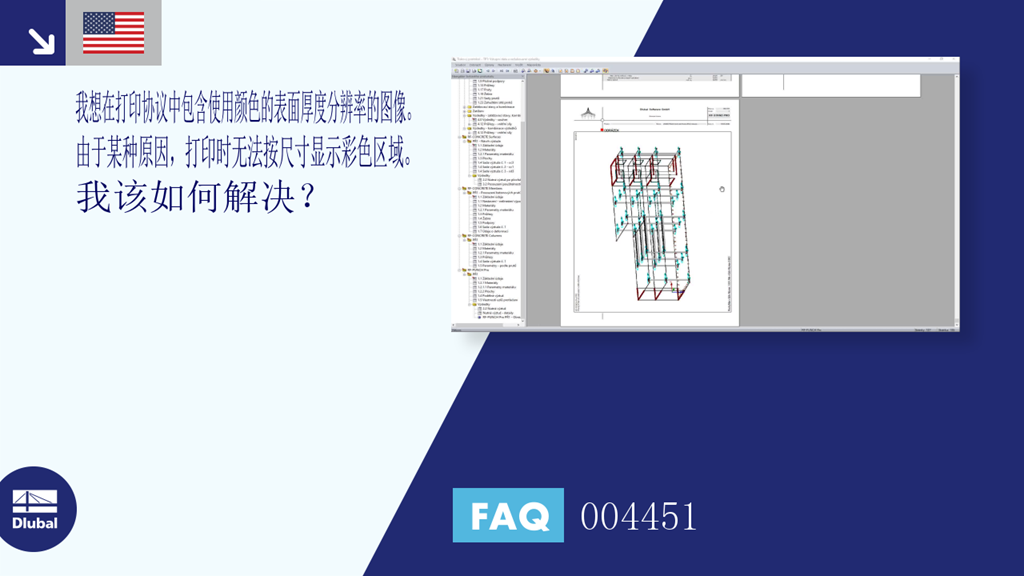

我想在打印协议中包含使用颜色的表面厚度分辨率的图像。 由于某种原因,打印时无法按尺寸显示彩色区域。 我该如何解决?
答案:
图像中的结果可能也会被激活。 在这种情况下,存在冲突,因此不显示颜色。 用鼠标右键点击图像并选择编辑,在模型中停用结果并返回到打印报告。 现在显示应该没问题。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
