问题:

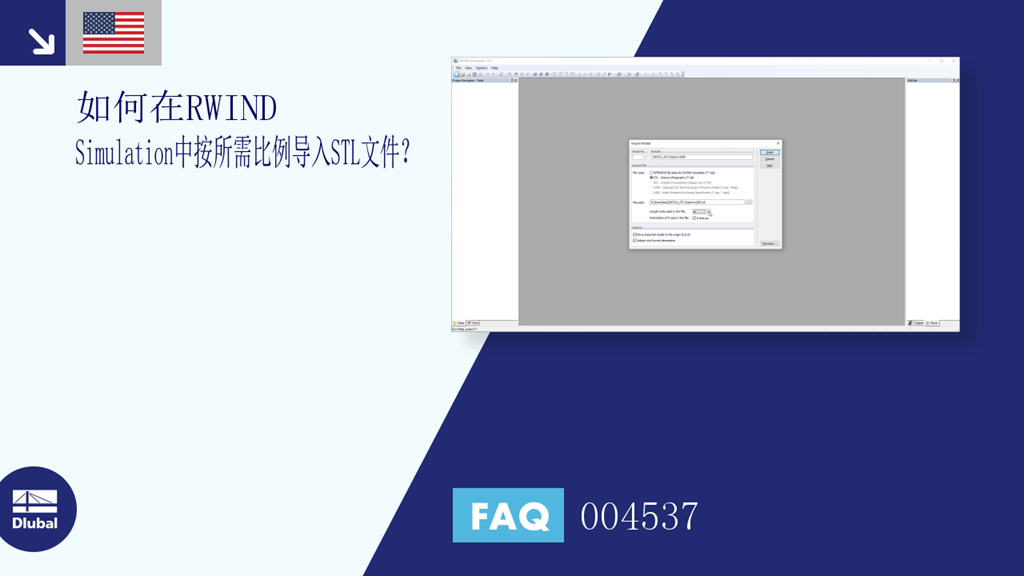

如何在RWIND Simulation中按所需比例导入STL文件?
答案:
导入 *.stl 文件类型的模型时,可以指定文件中使用的长度单位。
在第一次导入时,对 STL 文件的关注不够,因为这个文件被放大了 1000 倍。 导入工作正常,但风洞的尺寸已经显示,它比您预期的要大得多。 也可以在模型-编辑-信息上点击鼠标右键,显示模型的尺寸。
如果想要导入文件,则导入文件的长度单位是mm。 风洞尺寸和模型尺寸均符合预期。
在 RWIND Simulation 中可以对模型进行划分, 这样可以对每个区域分配不同的表面粗糙度。 此外,还可以更好地评估局部结果。
基于 CFD 技术的风荷载数值模拟独立程序 RWIND Simulation 可以用不同的语言进行操作,例如:
独立程序 RWIND Simulation 允许通过修改墙体边界条件来考虑模型表面的粗糙度。 其背后的数值模型是基于这样的假设,即在模型表面均匀分布着颗粒,类似于砂纸,这些颗粒都具有一定直径。 颗粒直径用参数 Ks 表示,分布用参数 Cs 表示。 通过考虑墙面粗糙度,可以更直观地模拟真实情况。
RWIND Simulation 中的体积空间可以选择用二阶方法 在单元之间离散。
这种方法尽管收敛行为较差,但通常可以得出更准确的结果。
