问题:

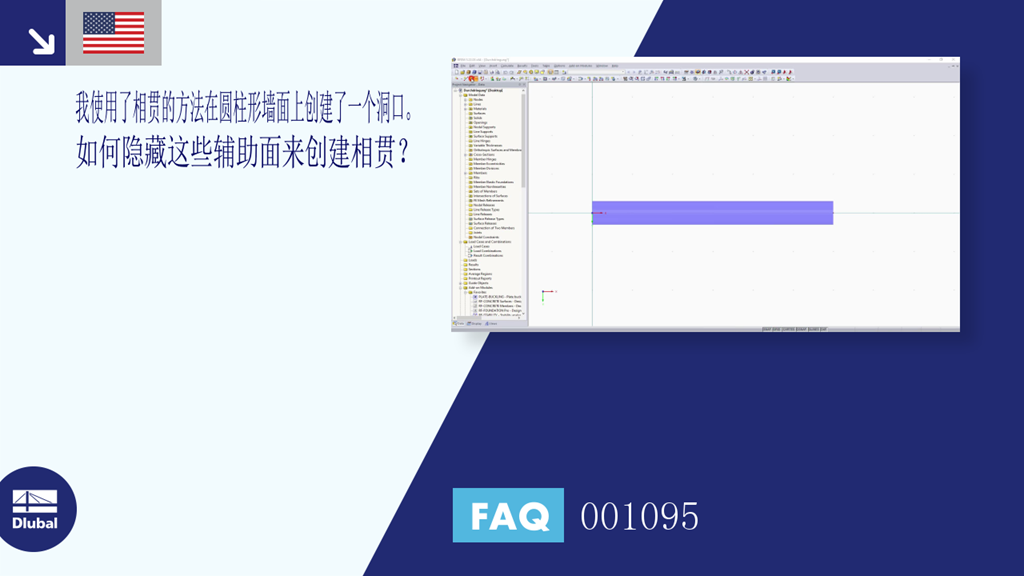

我使用了相贯的方法在圆柱形墙面上创建了一个洞口。
如何隐藏这些辅助面来创建相贯?
答案:
通过创建相贯,除了实际的面外,还会创建其他组件,例如相贯的管道。 生成相交后,所有组件最初都处于激活状态。 这可以在数据导航器中的面条目下看到。
随后可以停用各个组件。 为此,您可以在导航器中单击该条目,也可以在模型中选择相应的构件。 在构件编辑对话框中可以将其取消。
也可以使用数据导航器中相应的快捷菜单(在组件上单击鼠标右键)来停用该组件。
