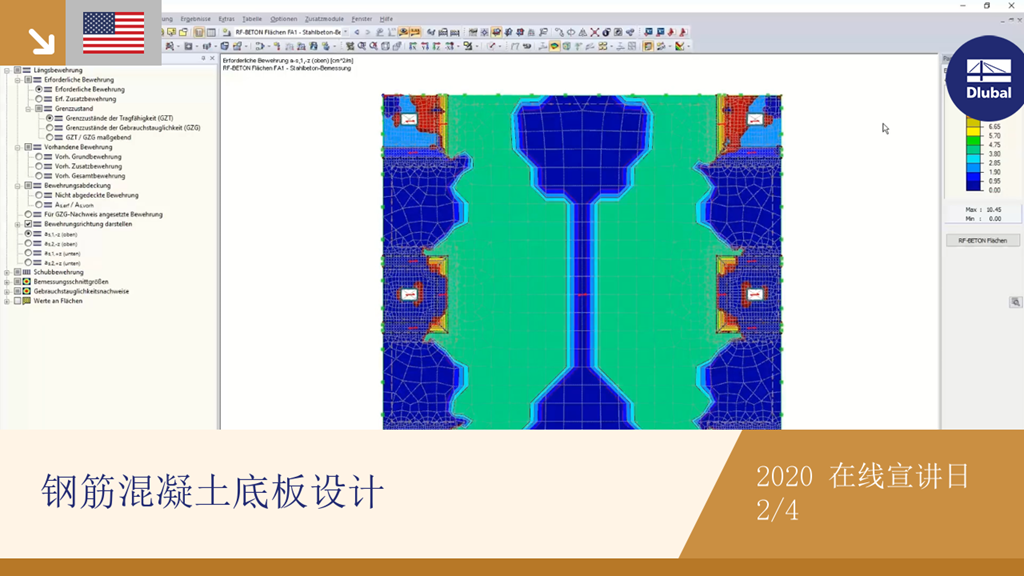

在“Dlubal 在线宣讲日”录像的第二部分中，Paul Kieloch 先生介绍了如何使用 RFEM 设计钢筋混凝土底板。
- 以节点支座反力为基础设计钢结构厂房
- 通过 dxf 背景层对底板进行建模
- 面模型的支承
- 荷载工况的定义和荷载传递
- 计算参数和有限元网格设置
- 创建组合
- RFEM 5 中的内力计算
- 使用 RFEM 钢筋混凝土附加模块进行设计
钢筋混凝土底板设计 | RFEM | 在线宣讲日 | 2020年12月15日 | 2/4
