问题:

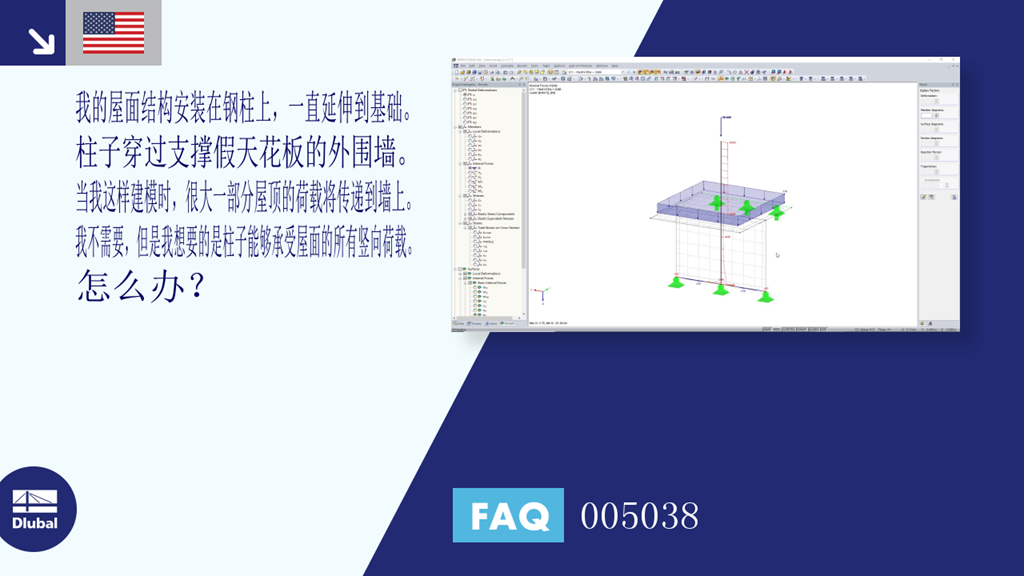

我的屋面结构支承在一根钢柱上,该柱子一直通向基础。 柱子穿过支撑假天花板的外围墙。 屋面屋顶的大部分荷载传递给墙。 我希望钢柱能够承载屋盖中的所有垂直荷载。 怎么办?
答案:
该问题可以通过使用线释放装置来解决。 如果在柱线的x方向上设置零释放刚度,那么柱子和墙之间都不能传递竖向荷载。
