FAQ 005610 | 是否可以查看切向和径向分析结果以及配筋...

问题:
与圆形板的正交视图相比,是否可以查看切向和径向分析结果以及配筋要求?

答案:
为了显示圆形板的静力分析结果和配筋需求,必须调整有限元网格坐标轴。 因为有限元网格的局部坐标轴与面的局部坐标轴一致,所以这些局部坐标轴可以指向某个特定的点,例如圆的中心。

方法是编辑面,勾选“特定轴”。 这将激活一个新的“输入轴”选项卡,其中包含几个用于确定面的局部坐标轴的方向的选项。

选择“指向点的轴”选项和相关的x轴或y轴,然后使用图形选择工具选择圆形区域的中心作为第一个点。 第二个点将通过垂直的 Z 方向向量自动定义。

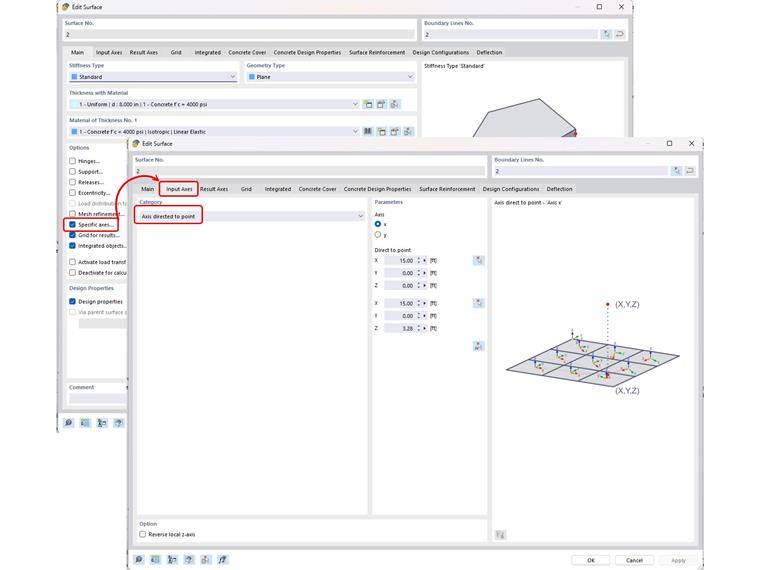

► 图片 | 面的特定轴和输入轴输入选项 https://www.dlubal.com/zh/img/052880

计算完成后,将显示径向和切向的静力分析结果(例如内力)和混凝土设计配筋要求。

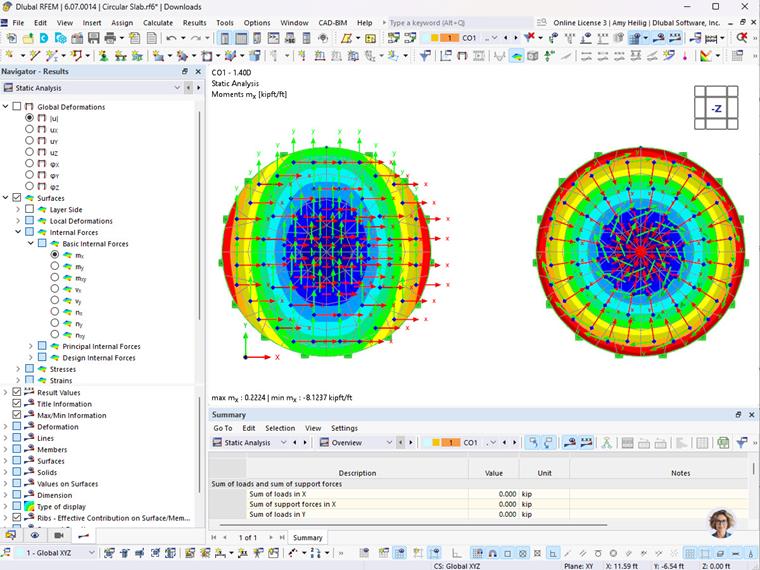

► 图片 | 正交与径向和切向结果显示 https://www.dlubal.com/zh/img/052881



;
