回复:

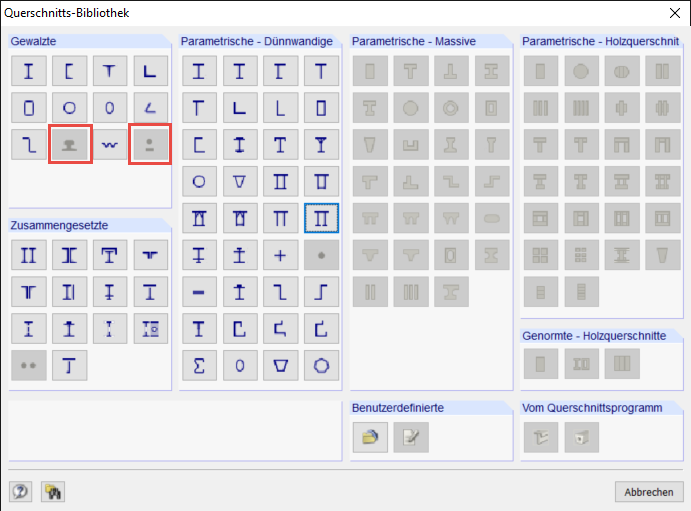

圆形截面在 SHAPE‑THIN 截面库中被屏蔽，因为它们表示相对实体截面，因此不能根据薄壁截面的理论进行计算。 圆钢只能粗略地建模为矩形单元。 因此，此类截面应在 SHAPE‑THIN 程序中作为实体截面进行计算。
为了简化起见，可以在SHAPE-THIN中将圆形截面定义为大壁厚的管道。
您有什么问题想问的吗？
常见问题和解答 (FAQ)
长度: 00:00:13 min
常见问题和解答 (FAQ)
长度: 00:00:18 min
知识库
长度: 00:01:49 min
常见问题和解答 (FAQ)
长度: 00:00:50 min
长度: 00:01:52 min
长度: 00:00:13 min
长度: 00:00:38 min
长度: 00:00:20 min
常见问题和解答 (FAQ)
长度: 00:00:40 min
.png?mw=350&hash=83397b9718189d605563213de7c48c3b3b18b064)
In RFEM, RSTAB und DUENQ können Formeln benutzt werden, um einen Zahlenwert zu ermitteln.
Die Materialzuteilung für hybride DUENQ-Querschnitte lässt sich in RFEM und RSTAB bequem wählen. Voraussetzung dafür ist, dass den Querschnittselementen in DUENQ unterschiedliches Material zugewiesen wurde.
Der netzwerkfähige Projektmanager verwaltet die Projekte aller Dlubal-Anwendungen an einer zentralen Stelle.
Allgemeine dünnwandige Querschnitte weisen oft unsymmetrische Geometrien auf. Die Hauptachsen solcher Profile liegen dann nicht parallel zu den horizontal und vertikal ausgerichteten Achsen Y und Z. Bei der Ermittlung der Querschnittswerte wird neben den hauptachsenbezogenen Trägheitsmomenten der Winkel α zwischen der Schwerpunktachse y und der Hauptachse u bestimmt.
在 SHAPE-THIN 8 中按照规范 EN 1993-1-5 中章节 4.5 计算纵向加固屈曲区域的有效截面。
对至少有三个纵向加劲的屈曲区的临界屈曲应力的计算根据规范 EN 1993-1-5 中附录 A.1 ，对至少有一个或两个纵向加劲的屈曲区的计算根据规范 EN 1993-1-5 中附录 A.2受压区的加劲肋。 此外还要对加固进行抗扭计算。
在 RFEM、RSTAB 和 ShapeThin 的材料库中含有按照澳大利亚规范 AS/NZS 4600:2005 规定的钢材。
- 通过单元、截面、圆弧和点单元创建截面
- 可扩展数据库，包括材料特性、屈服强度和极限应力
- 开口、闭口或非连接截面的截面属性
- 由不同材料组成的截面的有效属性
- 确定角焊缝的焊缝应力
- 应力分析，包括一次和二次扭矩
- 检查 C/T 比值
- 有效截面按照
- EN 1993-1-5（包括按照 4.5 节设置纵向加劲板屈曲计算）
-
EN 1993-1-3 -
EN 1999-1-1
-
DIN 18800-2
- 截面分类按照
-
EN 1993-1-1
-
EN 1999-1-1
-
- 用于导入和导出表格的 MS Excel 接口
- 打印报告
所有结果都可以通过数值和图形方式进行分析，并且可视化。 选择功能有助于目标评估。
打印报告按照高标准的 RFEM 和 rstab/rstab-9/what-is-rstab RSTAB. 更改会被自动更新。
