Modélisation & Structure SHAPE-THIN

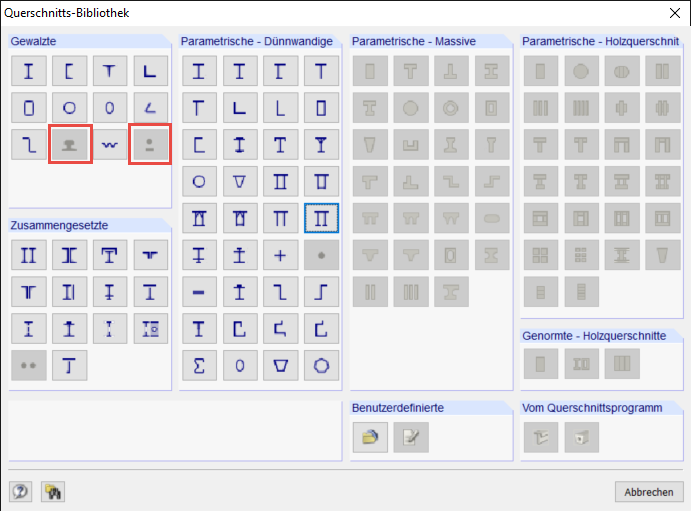

Pourquoi les sections des barres rondes en acier sont-elles verrouillées dans la bibliothèque de SHAPE-THIN?

Réponse

Les profils circulaires sont verrouillés dans la base de données SHAPE-THIN car ils représentent des sections de solide et ne peuvent donc pas être calculés selon la théorie des sections à parois minces. Une barre ronde, par exemple, peut difficilement être modélisée par un élément rectangulaire ou une chaîne polygonale. Ces sections doivent donc être calculées comme des sections pleines (SHAPE-MASSIVE)

Pour la définition des sections circulaires dans SHAPE-THIN, vous pouvez la simplifier en utilisant des tubes avec une épaisseur de paroi élevée.
