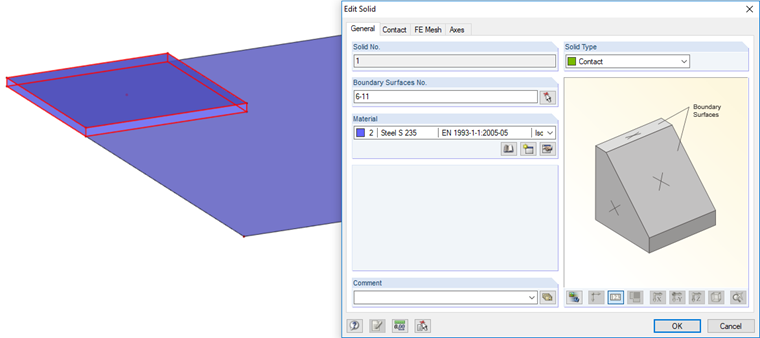

在两个面之间创建一个接触体积是最简单的方法。 使用接触实体可以精确地描述重叠面的接触属性。 在 FAQ “如何在 RFEM 中快速创建两个接触面之间的接触实体? ”中您可以找到有关创建接触实体的信息。
如果接触条件是次要的,并且两个面具有相同的材料属性,则可以简单地增加一个面在相应点的厚度,并且只使用一个面。
在两个面之间创建一个接触体积是最简单的方法。 使用接触实体可以精确地描述重叠面的接触属性。 在 FAQ “如何在 RFEM 中快速创建两个接触面之间的接触实体? ”中您可以找到有关创建接触实体的信息。
如果接触条件是次要的,并且两个面具有相同的材料属性,则可以简单地增加一个面在相应点的厚度,并且只使用一个面。
Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在对建筑模型进行反应谱分析时,用户可在楼层结果表中查看二阶效应系数。
根据二阶效应系数的大小可判断结构分析方法是采用一阶还是二阶分析法。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大,比如大于 20%,则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%,则可能出现局部失稳现象(例如单个构件屈曲)。
此外,模态相关系数还可以用于,例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小(例如<20%),则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中,该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
使用“板件切割”组件可以切割例如节点板、翅板等。 有以下几种切割方法:
