Modelování dvou ploch ležících na sobě

Jak mohu modelovat dvě na sobě ležící plochy?


Odpověď:

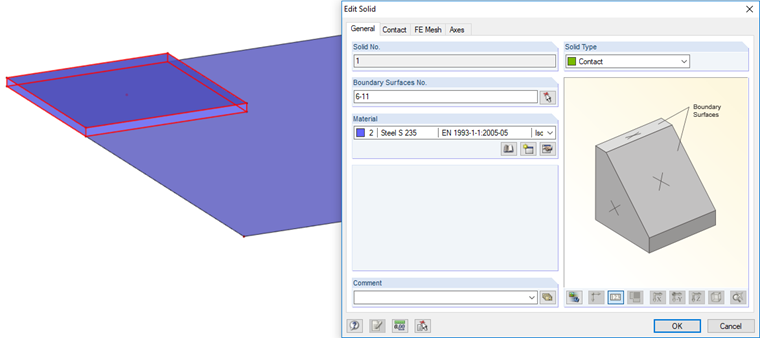

Nejjednodušší způsob je, že vytvoříte kontaktní těleso mezi oběma plochami. Pomocí kontaktního tělesa je možné přesně popsat vlastnosti kontaktu na sobě ležících ploch. V FAQ na téma "Jak mohu v programu RFEM rychle vytvořit kontaktní těleso mezi dvěma kontaktními plochami?" najdete informace pro vytvoření kontaktního tělesa.

Pokud kontaktní podmínky mají menší roli a obě plochy mají stejné materiálové vlastnosti, můžete jednoduše zvětšit tloušťku plochy na příslušném místě a použít pouze jednu plochu.


Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.

Odkazy
Reference
  1. Software Dlubal. (2018). Manuál RFEM. Tiefenbach.


;
