问题
我有一个在一个方向(X 或 Y 方向)上由相邻的梁(扭曲梁)支承的基础。 Aus der Schnittgrößenermittlung in RFEM erhalte ich horizontale Lagerkräfte in X- und X-Richtung. 这是正确的。 Durch die Frostschürzen sind die Fundamente in X-Richtung aber gelagert. Kann ich in RF-/FUND Pro eine Lagerreaktion aus RFEM für die Bemessung des Fundaments "ausschalten" oder unberücksichtigt lassen?
回复:

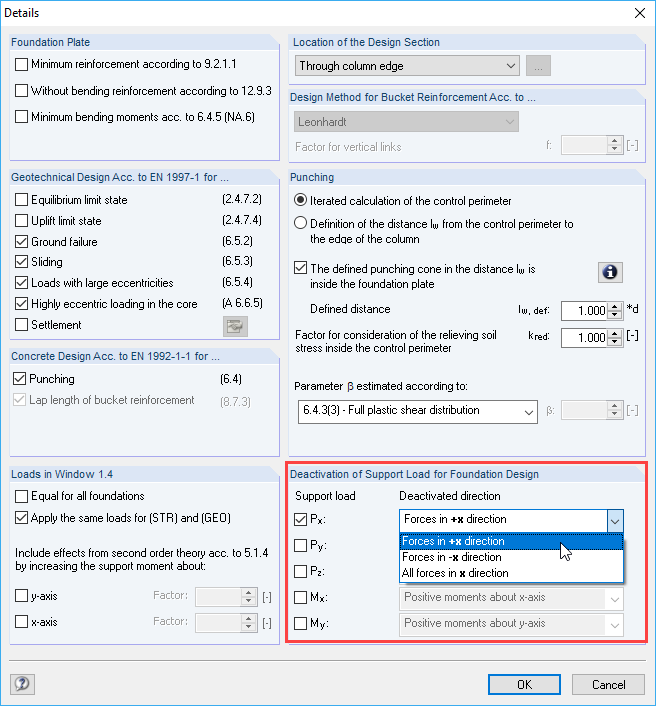

Yes, this is possible.在 RF-/FOUNDATION Pro 中相应设计工况的设计详情中有该控件。
Sie können dort zum Einen die Lagerlast (Px, Py, Pz, Mx oder My), welche bei der Bemessung nicht berücksichtigt werden soll, auswählen. Zum Anderen können Sie aber auch bestimmen, ob die Kräfte bzw. Momenten nur für eine bestimmte Richtung oder für alle Richtungen deaktiviert werden sollen.
Wichtig ist hierbei aber, dass das Deaktivieren der Lagerlast für alle Nachweise des Bemessungsfalls wirkt. Soll die Lagerlast Px nur für den Nachweis des Gleitens deaktiviert werden, für alle anderen Nachweise aber nicht, dann können Sie dies mit zwei Bemessungfällen steuern.
