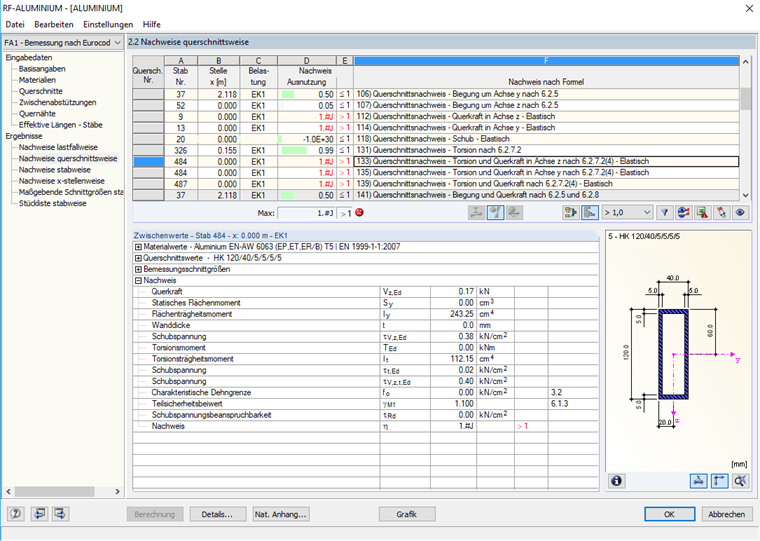

我在RF- / ALUMINIUM附加模块中得出的结果不可信,其结果为“1.#Y”。
我该怎么办呢?

回答

如果不能确定截面的极限内力,就会出现这种结果。 在大多数情况下,问题是截面错误定义或选择不支撑的截面。 请检查附加模块中铝结构的横截面是否正确。 其中包括轧制截面和参数薄壁截面。

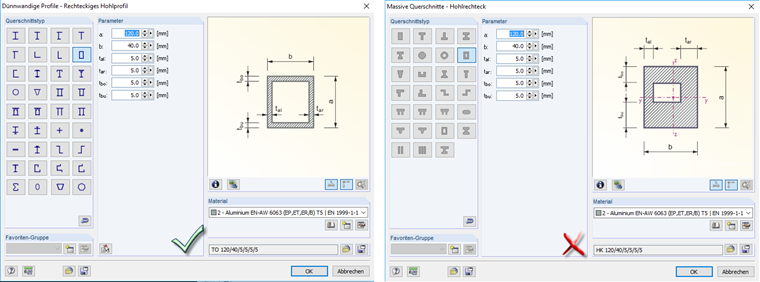

图01中展示的截面HK 120/40/5/5/5/5不是允许的截面,因为它是从实心截面(混凝土构件)中选择的。
在这种情况下,必须将截面改为TO 120/40/5/5/5/5。

此外请注意,对于RF- / ALUMINIUM的设计,选择的材料也包括用于截面的材料厚度。 截面尺寸t = 3 mm时,材料的最大允许长度t = 3 mm。

关键词

计算结果不可靠 截面属性错误 1#J,
