我是否只对箭袋施加碰撞影响而不是整个基础?

回答

冲击荷载首先在RFEM或者RSTAB中定义为荷载工况。 然后考虑在该荷载工况或者结果组合中计算支座的荷载工况。

RF- / FOUNDATION Pro总是在设计中使用RFEM或者RSTAB的支座反力。 这是针对所有设计完成的,无法单独控制。

设计时可以完全停用某个支座反力。

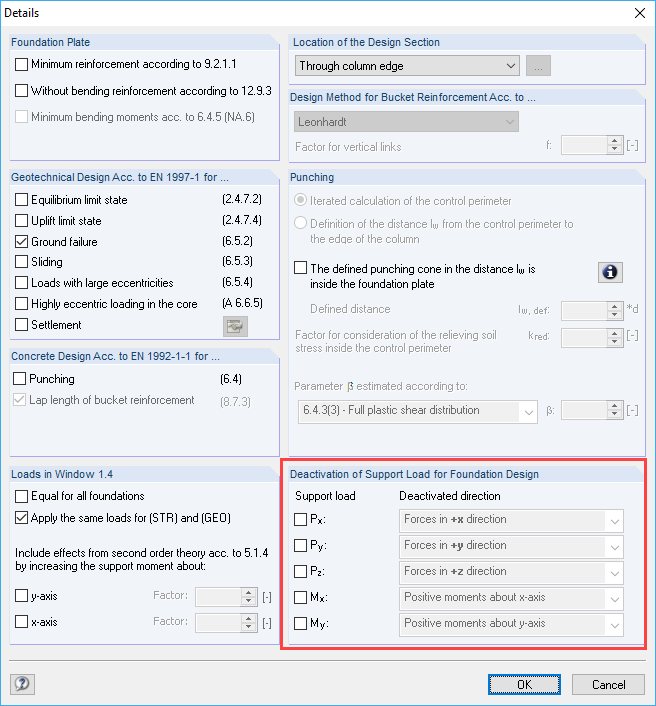

图片 01 - 停用基础设计的支座荷载

如果不考虑某个地基的荷载,那么由于基础可能会有影响荷载的结构约束,那么在图例所示的设置中就可以取消荷载。

如果计算弯曲荷载要考虑弯矩设计(对于 示例 必须复制设计图例并再次包含冲击荷载。

通过基础评估可以通过模块中的两个设计案例进行验算。

关键词

杯口基础 基础 影响 冲击荷载 验算 支座反力 停用 忽略,
