问题
为什么在SHAPE-MASSIVE中需要输入混凝土保护层? 在截面定义中直接指定各个钢筋的位置。
回复:

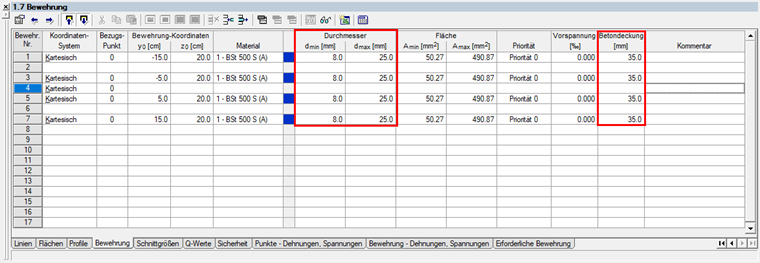

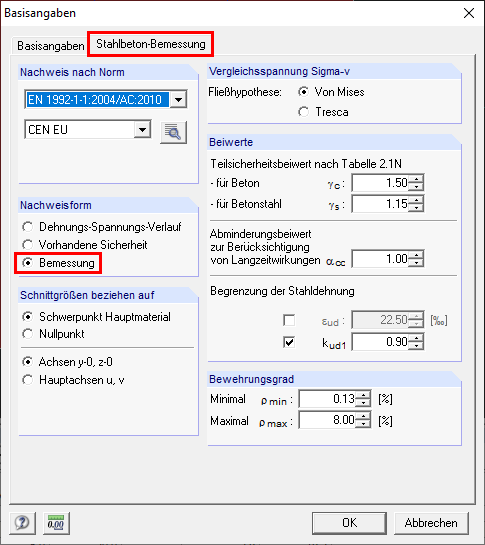

在SHAPE-MASSIVE中,可以对钢筋混凝土设计选择“设计”选项。在这种情况下,在输入钢筋时定义一个可能的钢筋直径区域。 然后程序可以在该定义区域中设计一个与弯曲设计相关的直径。
通过指定混凝土保护层,可以检查是否可以插入设计的钢筋直径。

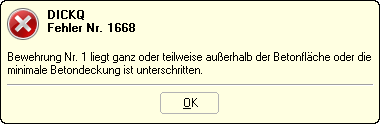

如果混凝土保护层太大或者所需的直径太大,那么在计算开始后会出现错误信息。
