问题

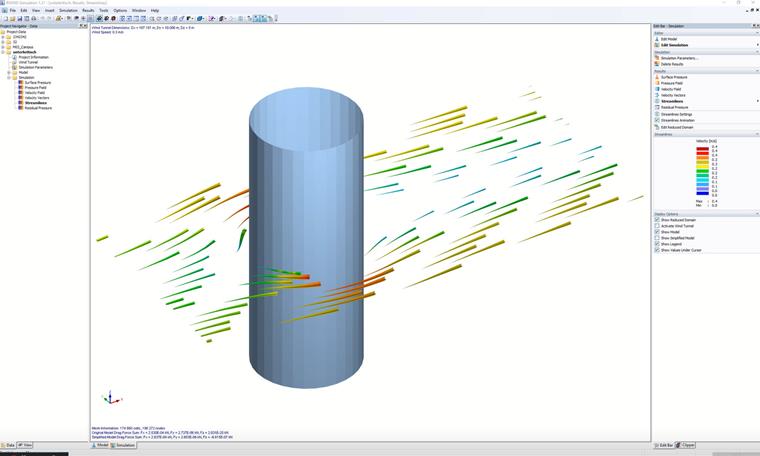

在 RWIND Simulation 的数值风洞中,是否可以在物体后面设计一个“卡门涡街”?
回复:
是的,可以在 RWIND2 中使用“非定常流”模式对“Kármán vortex street”的影响进行建模;这在早期版本中是不可能的。
特别窄和特别高的模型需要在整个高度上进行非常精细的网格划分。 此外,该效果在很大程度上取决于雷诺数和面粗糙度设置。
在 [1] 中有一个合适的模型作为示例,在 [2] 中有一个可视化视图,在 [3] 中有相应的文档。
