问题
ASCE 7 风速分布曲线的计算公式是什么?
回复:

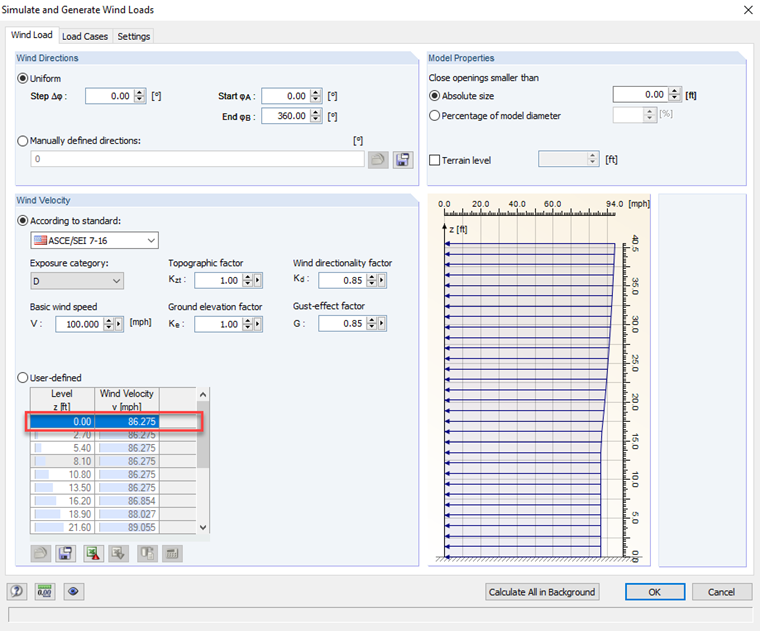

RWIND Simulation 中的风速廓线按照 ASCE 7‑16 规范 [1] 的计算方法如下: 26.10-1。 将下式中的系数和基本风速代入风压公式中。速度风压(英制): qz = 0.00256 Kz Kzt Kd Ke V 2
我们必须参照这个公式来计算 RWIND Simulation CFD 风洞相对于高程的入口速度。 如果公式中不考虑压力,只考虑风速,则需将基本风速乘以系数的平方根。 注意公式中的速度变量。 26.10‑1 是平方的,这需要考虑系数的平方根。
$Inlet\;velocity\;=\;V\sqrt{K_e\;\cdot\;K_{d\;}\cdot\;K_z\;\cdot\;K_{zt}}$
常见问题和解答 (FAQ)
因为 ASCE 7-16 标准没有规定风的 CFD 分析和所需入口速度的大小,所以很难进行比较。 因此,这是根据规范计算 RWIND Simulation 入口风速的最接近的估计值。
