Jak obliczany jest profil prędkości wiatru zgodnie z ASCE 7?

Odpowiedź

Profil prędkości wiatru zgodnie z normą ASCE 7-16 [1] jest obliczany w RWIND Simulation na podstawie równania. 26.10-1. Współczynniki i bazowa prędkość wiatru z tego równania są uwzględniane w równaniu ciśnienia wiatru.


Prędkość ciśnienia wiatru (imperialne): Qz = 0,00256 KZkZTKdKe V2

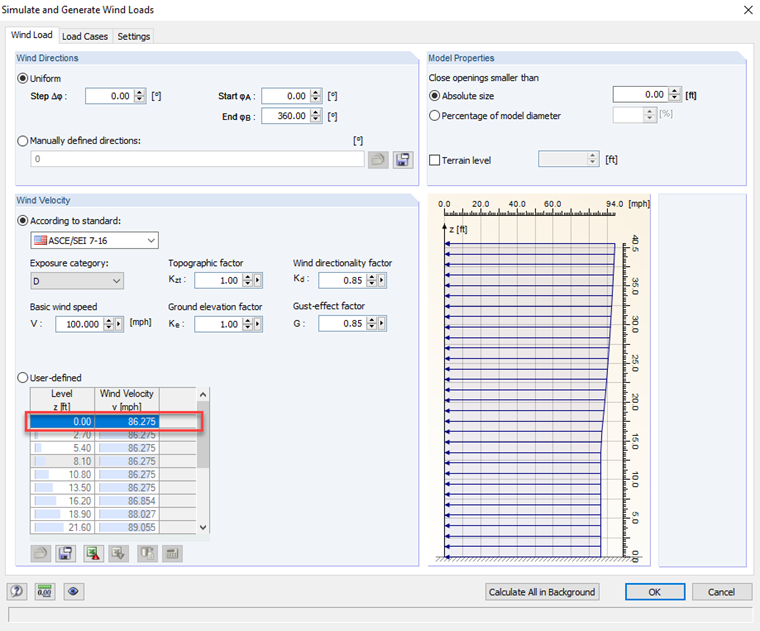

Równanie to należy wykorzystać do obliczenia prędkości wejściowej w odniesieniu do wysokości tunelu aerodynamicznego RWIND Simulation. Aby zapewnić, że w tym równaniu uwzględniana jest tylko prędkość, a nie ciśnienie, bazową prędkość wiatru należy pomnożyć przez pierwiastek kwadratowy z każdego współczynnika. Należy jednak zauważyć, że zmienna prędkości w równaniu. 26.10-1 należy uwzględnić pierwiastek kwadratowy ze współczynników.

$Inlet\;velocity\;=\;V\sqrt{K_e\;\cdot\;K_{d\;}\cdot\;K_z\;\cdot\;K_{zt}}$


Ponieważ w standardowej ASCE 7-16 nie są uwzględniane obliczenia CFD wiatru i wielkości wymaganej prędkości napływu, porównania są trudne. Jest to zatem najlepsze możliwe oszacowanie do obliczenia prędkości wiatru wpływającego w RWIND Simulation zgodnie z normą.



Słowa kluczowe

CFD Wiatr Prędkość Profil Przepływ

Literatura

[1]   ASCE/SEI 7‑16, Minimum Design Loads and Associated Criteria for Buildings and Other Structures
