- 弯扭屈曲曲线,例如在 EN 1993 的国家附录中有规定。
- 双轴受弯是基于 Naumes 的论文扩展而来的。
- 插值分析计算弯扭屈曲计算结果。
多杆件设计按照欧洲规范 3
我不能在STEEL EC3中为一组杆件设计定义有效长度。 我做错了吗?
回复:
在附加模块 RF-/STEEL EC3 中,除了按照规范 EN 1993-1-1(等效杆件法)6.3.1 到 6.3.3 之外,还可以按照第 6.3.4 节进行稳定性分析。 EN 1993-1-1。 此外,还可以选择使用以下选项进行扩展:
对于根据“一般方法”设计多杆件,请在窗口“1.7 节点支座-多杆件”中选择,在该选项卡中可以图形方式显示多杆件的节点支座。 因此,一般方法是对其他设计格式的有效补充。 尤其是在设计锥度时,它已经证明了自己的价值。 这种方法不需要输入有效长度。

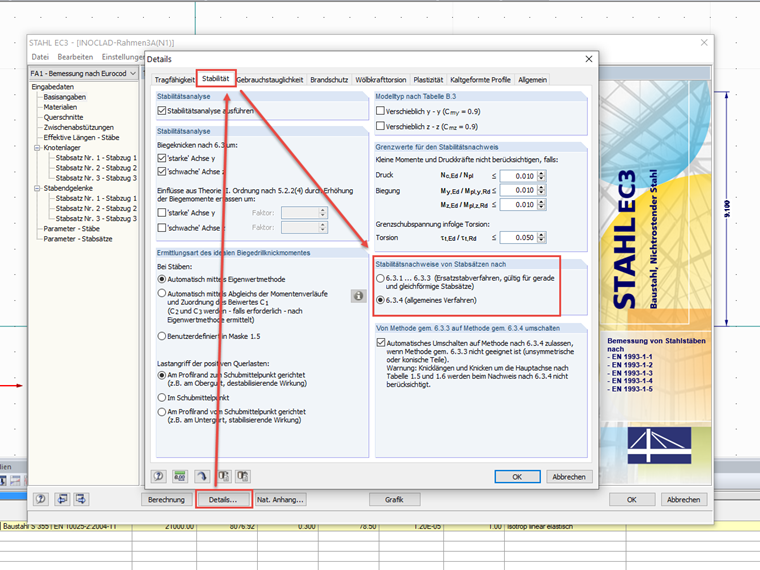

用户可以在附加模块的“详细信息”下的“稳定性”选项卡下选择要用于杆件组合的稳定性(见图01)。
等效杆件法只适用于具有均匀截面的直杆杆件,不适用于变截面杆件。 Bei Stäben mit veränderlichem Querschnitt ist daher das voreingestellte Allgemeine Verfahren zu verwenden.
常见问题和解答 (FAQ)
作者
Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
下载
您有什么问题想问的吗?
Häufig verhindern sehr kleine Torsionsmomente in den zu bemessenden Stäben bestimmte Nachweisformate. Um diese zu vernachlässigen und die Nachweise dennoch zu führen, kann man in RF-/STAHL EC3 einen Grenzwert definieren, ab dem Torsionsschubspannungen berücksichtigt werden.
Das Zusatzmodul RF-/STAHL EC3 übernimmt die für den Biegeknicknachweis zu benutzende Knicklinie für einen Querschnitt automatisch aus den Querschnittseigenschaften. Insbesondere für allgemeine Querschnitte, aber auch für Sonderfälle, kann die Zuordnung der Knicklinie in der Moduleingabe manuell angepasst werden.
Dieser Fachbeitrag behandelt die Bauteil- und Querschnittsnachweise eines geschweißten Fachwerkbinders im Grenzzustand der Tragfähigkeit. Weiterhin wird auf den Verformungsnachweis im Grenzzustand der Gebrauchstauglichkeit eingegangen.
该技术文章讨论了屋面檩条的稳定性,为了减少安装工作量,檩条通过下翼缘上的螺栓连接,不设加劲板。
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
- 可以设计五种抗震结构体系 (SFRS),即特殊弯矩坐标系(SMF)、中间弯矩坐标系(IMF)、普通弯矩坐标系(OMF)、普通弯矩坐标系(OCBF)和特殊弯矩坐标系(SCBF) )
- 腹板和翼缘宽厚比的延性验算
- 计算梁的稳定性支撑所需的强度和刚度
- 计算梁的稳定性支撑的最大间距
- 计算梁在铰处所需的支撑强度
- 计算柱子所需强度,可以选择忽略所有弯矩、剪力和扭矩以达到超强极限状态
- 计算柱和支撑的长细比
抗震验算的结果分为两部分: 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架,在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
原因可能是什么?
