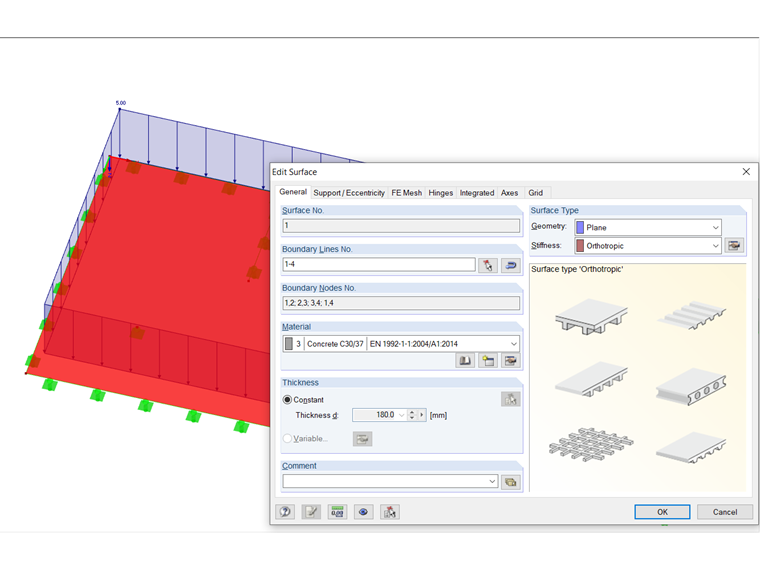

不,这是不可能的: 进行冲切设计时考虑的临界长度上的静态深度d是恒定的。 正交各向异性的规范(例如“有效厚度”)与此设计思想相抵触。 因此无法在正交各向异性刚度的面中选择冲切节点。
如果仍然想要使用“正交各向异性”刚度类型设计板,那么在RF-PUNCH Pro中进行冲切设计时必须将文件的副本复制到面,然后将刚度类型更改为“标准”。 “ 在RF-PUNCH Pro的窗口1.5中输入用户自定义的冲切荷载,该荷载由结构的正交各向异性面产生。
不,这是不可能的: 进行冲切设计时考虑的临界长度上的静态深度d是恒定的。 正交各向异性的规范(例如“有效厚度”)与此设计思想相抵触。 因此无法在正交各向异性刚度的面中选择冲切节点。
如果仍然想要使用“正交各向异性”刚度类型设计板,那么在RF-PUNCH Pro中进行冲切设计时必须将文件的副本复制到面,然后将刚度类型更改为“标准”。 “ 在RF-PUNCH Pro的窗口1.5中输入用户自定义的冲切荷载,该荷载由结构的正交各向异性面产生。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在{%@https://www.dlubal.com/zh/products/add-ons-for-rfem-6-and-rstab-9/design/reinforced-concrete-design/concrete-design- members-and-surfaces通过模块]]可以根据欧洲规范 EN 1992-1-2 对柱(章节 5.3.2)和梁(章节 5.6)进行简化的抗火设计。
在简化的抗火验算时可以使用以下设计验算:
确定抗火验算的内力有两种方法。
此外,可以根据公式 4对轴距进行修正。 5.5.
使用“混凝土设计”模块,您可以根据欧洲规范 EN 1992-1-1 中章节 6.8 对杆件和面进行疲劳验算。
在设计配置中可以选择两种疲劳设计方法或设计水平:
在混凝土设计模块中,可以按照欧洲规范 EC 8 对钢筋混凝土杆件进行抗震设计。 其中包括以下功能:
