在 RFEM 中实现实验风洞数据

如何在RFEM中导入实验风洞数据?


回复:

风洞测试提供了宝贵的实验数据(图 1),这些数据可以准确地反映作用在结构上的空气力。 该数据对于以下情况至关重要:

  • 验证和调整模拟:确保 RFEM 或 RWIND 中的数值模型与实际情况非常匹配。
  • 提高设计准确性:提供有关风压和力的详细信息,从而使结构设计更加准确和高效。
  • 安全保证: 帮助工程师识别潜在的弱点并设计更安全的结构。

验证示例的重要性

验证是任何模拟过程中的关键步骤。 这样可以确保模型准确地反映真实情况。 通过将模拟结果与实验数据进行比较,工程师们可以找出差异并改进模型,从而得到更准确的预测。

RFEM逐步实现

1. 收集和准备风洞数据

  • 实验装置

进行风洞测试是在按比例的结构模型上测量风压、力和风流。 在这个例子中,我们使用探测点实验数据的风压值。

  • 格式化数据

将数据(包括风压值)组织为结构化格式,通常为 CSV 或 Excel。

2.在RFEM中建立实验模型

  • 新建项目:

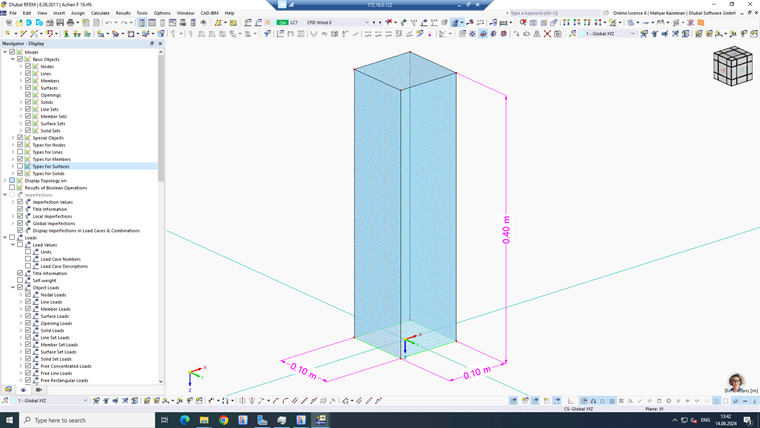

打开 RFEM 并创建一个新的项目,然后建立实验模型的几何形状(图2)。

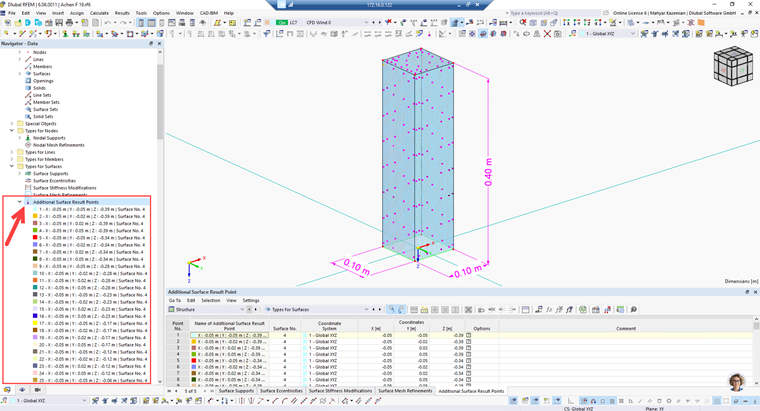

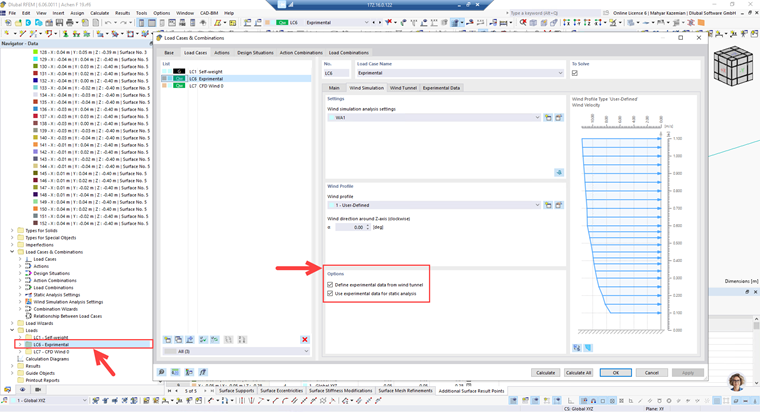

  • 为实验数据定义荷载工况并激活实验风数据选项(图3),然后通过使用附加的面结果点引入点探测坐标(图4)。

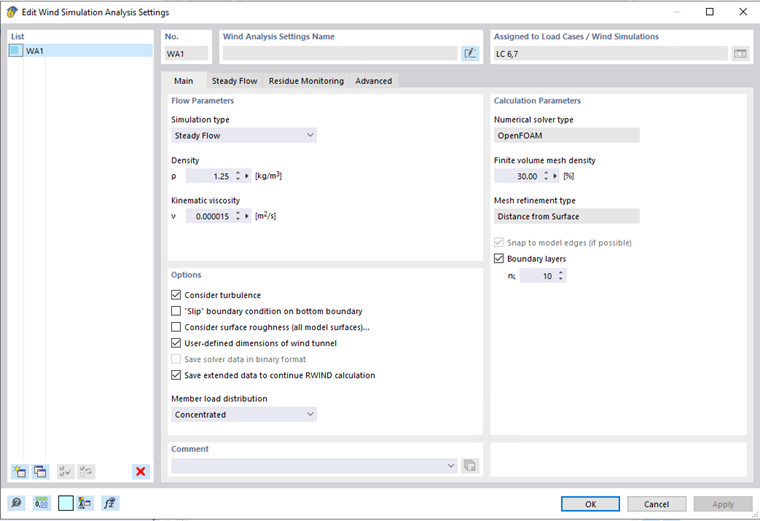

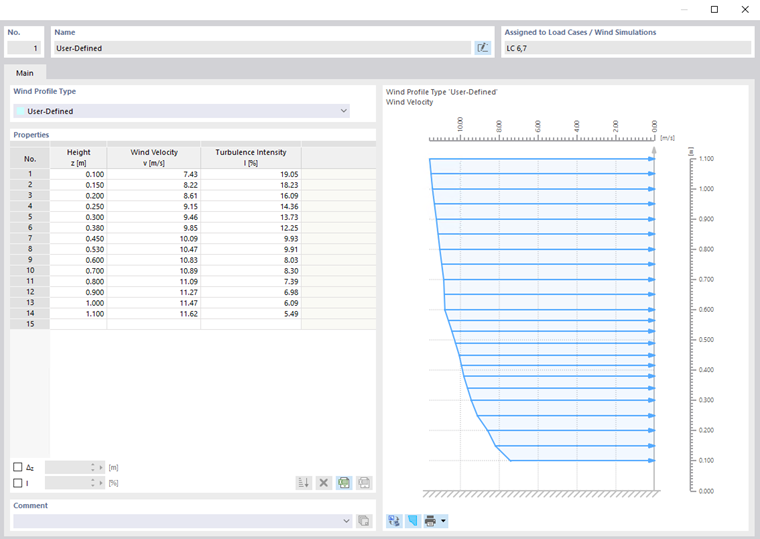

  • 定义模拟参数:设置区域尺寸、边界条件、网格密度(图 5)、风廓线和湍流强度(图 6)。

3. 结果输出

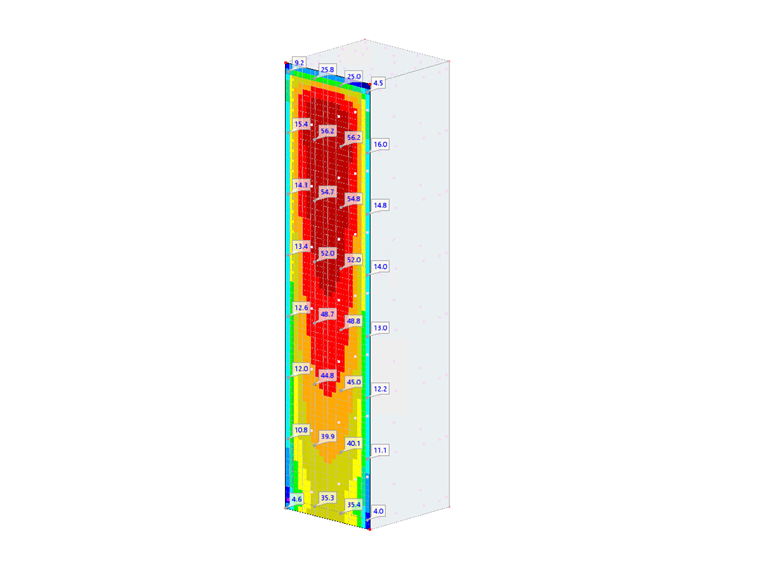

模拟完成后,可以在RWIND中看到通过CFD模拟获得的风压云图。 也可以对每个点进行计算(图 7)。 此外,还可以使用风压实验值和数值模拟值进行结构分析和设计。

概述总结

将验证性的风洞数据导入到 RFEM 中是准确进行风流预测的重要一步。 通过系统地准备、导入实验数据,并将实验数据与仿真结果进行比较,工程师们可以不断完善模型,确保安全有效地进行设计。 这样不仅可以提高 RFEM 的可靠性,还可以推动结构工程的整体进步。


作者

Kazemian 先生为 Dlubal 软件公司负责产品的开发和营销,尤其是程序 RWIND 2。
