Implementace experimentálních dat větrného tunelu v programu RFEM

Jak lze v programu RFEM zavést experimentální data z větrného tunelu?


Odpověď:

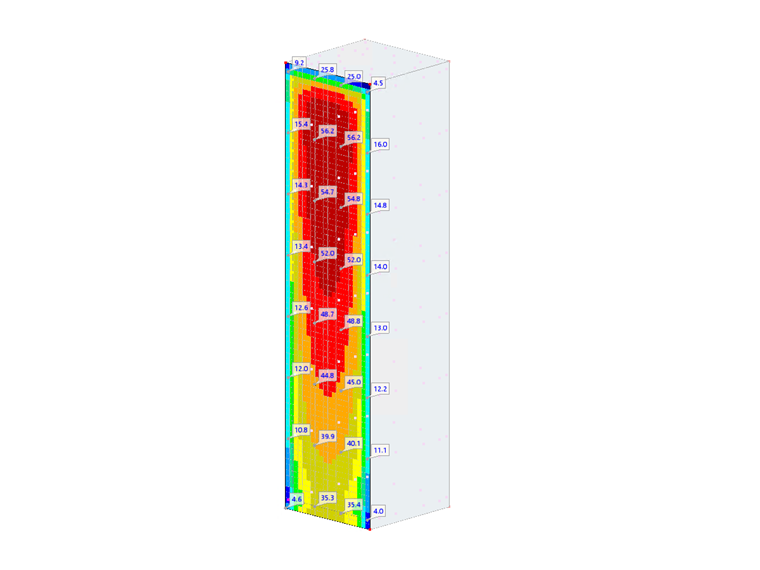

Testování ve větrném tunelu poskytuje cenná experimentální data (obrázek 1), která přesně představují aerodynamické síly působící na konstrukci. Tyto údaje jsou rozhodující pro:

  • Ověření a kalibrace simulací: Zajistěte, aby numerické modely v programu RFEM nebo RWIND přesně odpovídaly reálným podmínkám.
  • Zvýšení přesnosti posouzení: Poskytuje detailní pohled na tlaky a síly větru, což vede k přesnějšímu a hospodárnějšímu statickému posouzení.
  • Zajištění bezpečnosti: Pomáháme inženýrům identifikovat potenciální zranitelnosti a navrhovat bezpečnější konstrukce.

Význam validačního příkladu

Validace je klíčovým krokem v každém simulačním procesu. Tím se zajistí, že model přesně odpovídá skutečným podmínkám. Porovnáním výsledků simulace s experimentálními daty mohou inženýři identifikovat nesrovnalosti a upřesnit své modely, což vede k přesnějším předpovědím.

Implementace krok za krokem v programu RFEM

1. Sběr a příprava dat z větrného tunelu

  • Nastavení experimentu

Proveďte test ve větrném tunelu pro měření tlaků, sil a proudění větru na zmenšeném modelu konstrukce. V tomto příkladu jsme použili hodnotu tlaku větru z experimentálních dat pro body sondy.

  • Naformátujte data

Data můžete uspořádat do strukturovaného formátu, obvykle CSV nebo Excel, včetně hodnot tlaku větru.

2. Vytvořte experimentální model v programu RFEM

  • Vytvoření nového projektu:

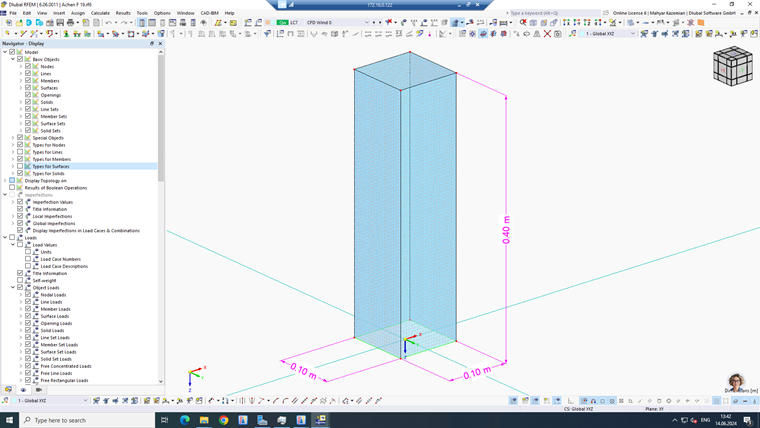

Otevřete RFEM a vytvořte nový projekt, poté vytvořte geometrii experimentálního modelu (obrázek 2).

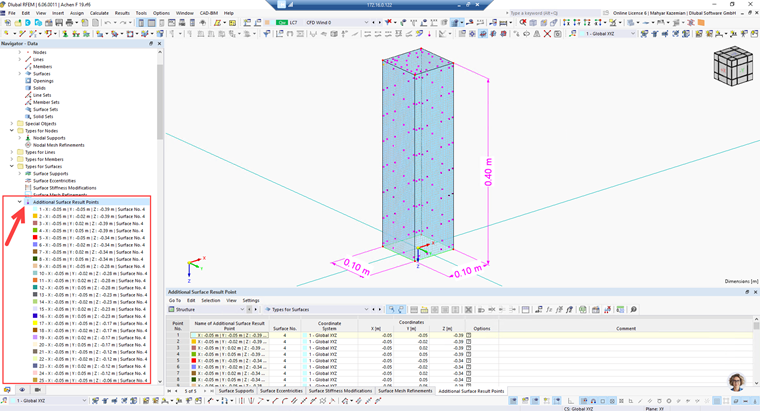

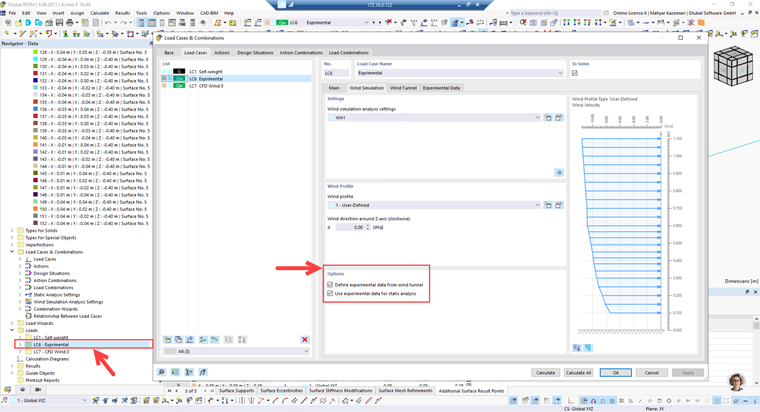

  • Zadejte zatěžovací stav pro experimentální data a aktivujte možnosti pro experimentální data větru (obrázek 3) a poté zaveďte koordinaci sondy pomocí dalších výsledkových bodů plochy (obrázek 4).

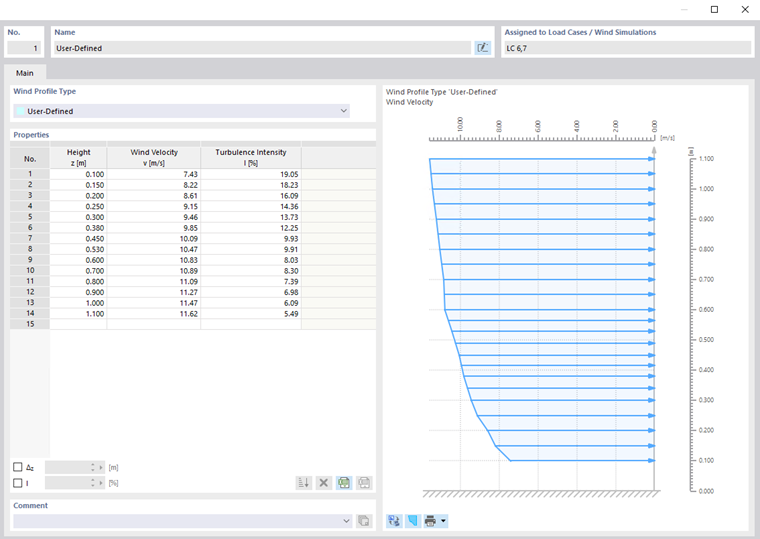

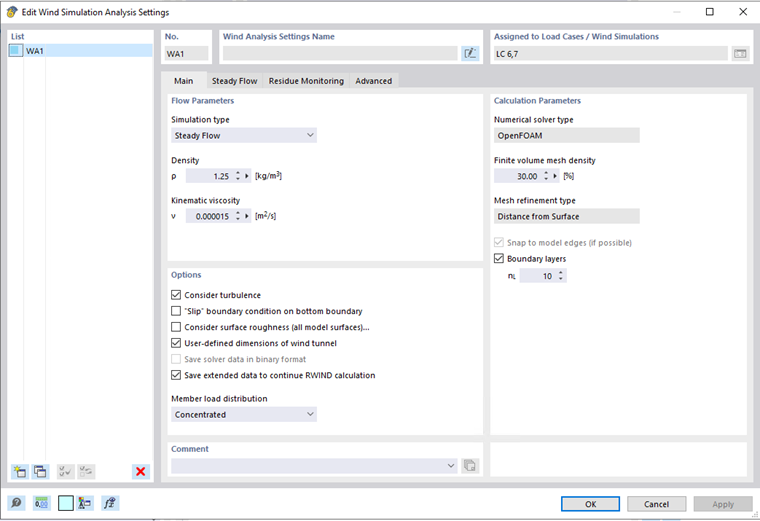

  • Definovat parametry simulace: Zadejte velikost oblasti, okrajové podmínky, hustotu sítě (obrázek 5), profil větru a intenzitu turbulence (obrázek 6).

3. Výsledky

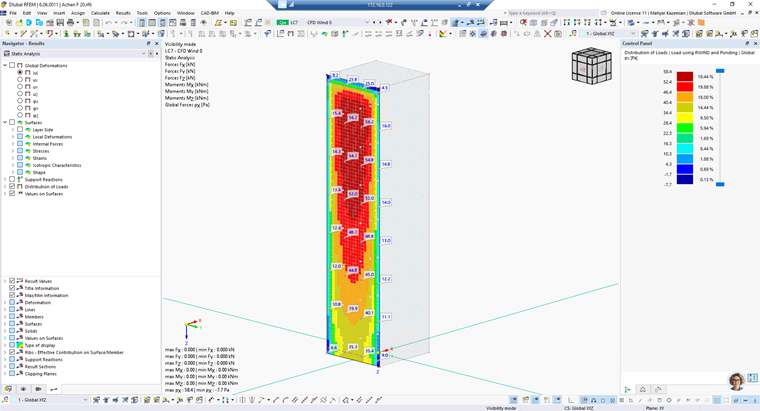

Po dokončení simulace se zobrazí obrys tlaku větru získaný CFD simulací v programu RWIND. Lze ji také vypočítat pro každou bodovou sondu (obrázek 7). Kromě toho lze pro statickou analýzu a posouzení použít jak experimentální, tak numerické hodnoty tlaku větru.

Závěr a výhled

Integrace validace dat z větrného tunelu do programu RFEM je důležitým krokem k dosažení přesných a spolehlivých předpovědí proudění větru. Systematickým přístupem k přípravě, importu a porovnávání experimentálních dat s výsledky simulace mohou inženýři vylepšit své modely a zajistit, aby jejich posouzení byla efektivní a bezpečná. Tento proces nejen zvyšuje důvěryhodnost programu RFEM, ale přispívá také k celkovému pokroku ve stavební praxi.


Autor

Pan Kazemian má na starosti vývoj produktů a marketing společnosti Dlubal, zejména programu RWIND 2.



;
