BIM在结构分析中的优势

技术文章

This article was translated by Google Translator

View original text

建筑信息模型在建筑设计中成为头条新闻。 虽然有些人只是使用BIM方法进行规划,但有些人还是第一次使用该方法进行规划,其他人很少有时间引入新的过程,这个过程似乎只是结构工程中的下列方法之一: 结构工程师如何从BIM中受益?

结构系统理解

可以将IFC结构导入到自由查看器中。 可视化通常表示所选的材料,截面,墙和板的厚度。 可用的空间和限制变得明显,然后可以在详细设计过程之前更好地估计潜在的冲突情况。

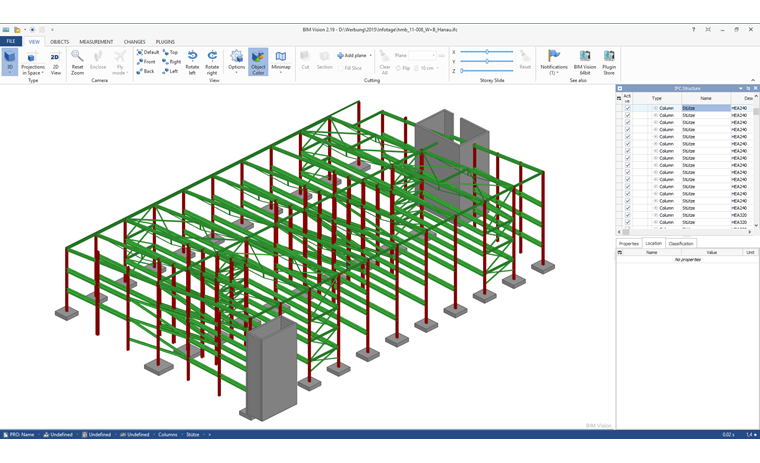

图片 01 - 在显示器中显示BIM模型,可以选择显示截面,材料和尺寸

支座结构的几何尺寸和尺寸

在过去有必要阅读计划并收集地面平面图,视图和剖面图。 视觉上是可行的, 如果可以导入数据(例如IFC或其他格式)并且可以直接生成结构模型,则存在理想情况。 然而,IFC协调模型不提供支座,铰链或荷载。 这仍然是工程师的职责。

BIM避免了错误

数字化也不仅仅停留在建筑行业。 数字双胞胎在准备现场设施之前就可能出现问题。 即使人们不愿意接受它,人们通常会犯下比计算机和相关软件更多的错误。 引入BIM的努力也推动了结构组件的标准化。 制造商已提供下载的BIM库,可以轻松导入到BIM软件中。 更多标准可以使操作更容易,时间更长,错误来源也更少。

打开BIM软件

BIM软件需要互操作性。 接口非常重要, 理想情况是所有程序都支持通用的数据交换格式。 为了达到这个开放标准,国际金融公司已经走上了正轨。 除了IFC之外,目前还有其他的交换数据的方法。 然而,使用直接选项进行数据交换意味着定义了某个软件环境,但这些软件解决方案最适合于使用的软件。 如果决定使用软件提供的数据交换选项很少,那么项目使用的软件就不存在兼容性。 因此,BIM不仅提供IFC,还提供许多其他的数据交换格式。 这些格式包括:DXF / DWG,Step,DSTV PSS(* .stp),SNDF,CIS / 2,ISM或Excel。

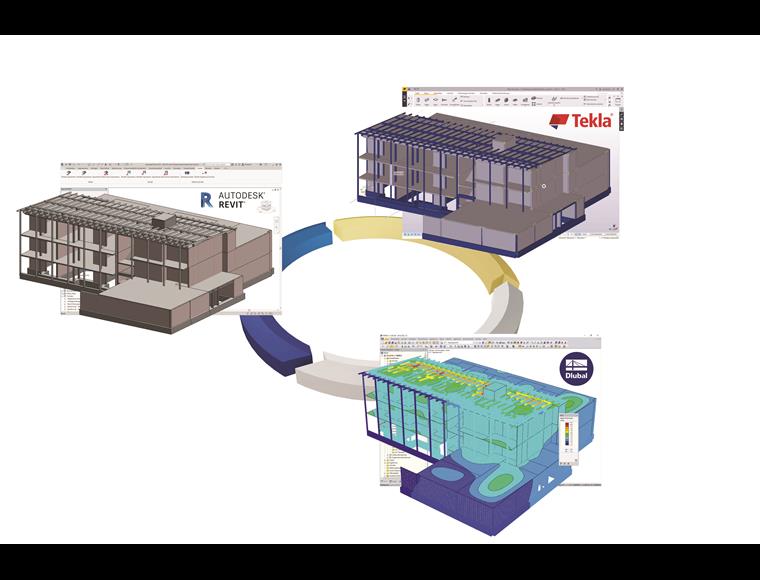

图片 02 - Revit,计算Dlubal RFEM,结构Tekla Structures

如果有易于编程的接口,工程师可以从规划过程的全自动化中受益,这意味着自动完成耗尽的重复任务。 有基本的编程技巧,或者找一个能够进行编程的人。

BIM可以产生协同作用

没有全方位的软件可以为所有问题提供解决方案。 因为即使有这么一个程序,它也会如此简单,以至于使用它并不容易。 因此,一直存在的隔离解决方案优于一体化解决方案。 两种解决方案的优点都可以与BIM相结合,更有效地工作。 例如,可以通过结构分析程序RFEM通过BIM集成输出设计内力,用于Hilti锚杆的尺寸标注(Hilti PROFIS工程)。

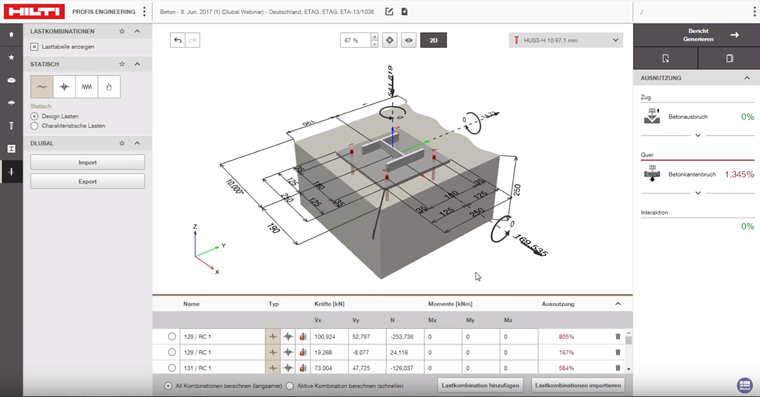

图片 03 - RFEM与Hilti PROFIS工程耦合设计支座锚固的协同效应

BIM允许对结构分析结果进行综合记录

BIM代表了所有工作阶段的跨学科协调。 为了在早期阶段评估可行性或者在其他公司或其他服务提供商处进一步处理结果,在BIM模型中显示结构结果或者在那里使用它可能会有所帮助。

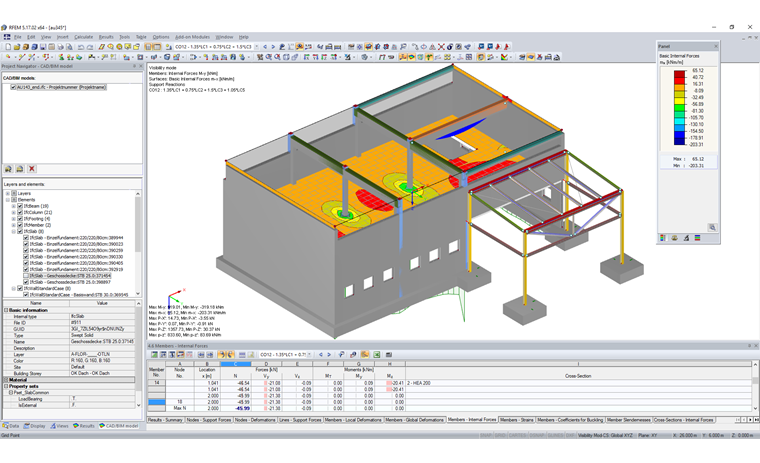

图片 04 - RFEM中有限元计算的结果显示在IFC模型中(内力和支座力)

另外还可以选择将规划中的BIM软件的特定强度与典型的结构工程软件相结合。 因此可以在BIM模型中显示结构模型的项目,或者根据应用直接生成基于结构模型的钢筋图纸。 例如,可以将有限元分析软件RFEM中的设计值作为三维钢筋直接输出到Revit中。

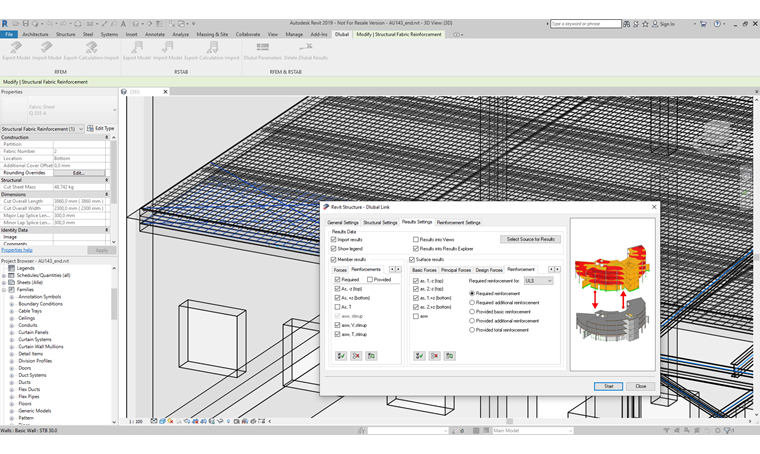

图片 05 - 在RFEM中的设计结果中直接生成的三维面中钢筋

BIM越来越受到重视

任何不能使用BIM软件的BIM模型的人都无法支持BIM过程。 在许多国家/地区,对公共部门项目采用BIM方法已经是强制性的。 因此工程师面临着在建筑领域失势的风险,并且优先选择其他的工程办公室。 反之亦然,BIM提供了从竞争对手中脱颖而出并获得更好的付费订单的机会。

BIM让雇主更有吸引力

除了明显的日常工作优势外,还有一些偶然的影响。 就业市场上的技术工人越来越难找。 如果你想找员工, 这里的创新工作实践很有帮助,因为员工喜欢使用面向未来的技术,比如BIM而不是古老的技术。 这种影响不容小觑。

使用BIM向前迈出一步

现在正是时候利用BIM的优势进行结构分析。 这样一来就可以获得回报并定下未来的发展方向。 BIM不仅仅是暂时的现象。 结构工程师应该更加深入地处理BIM问题。
