Comprender el sistema estructural

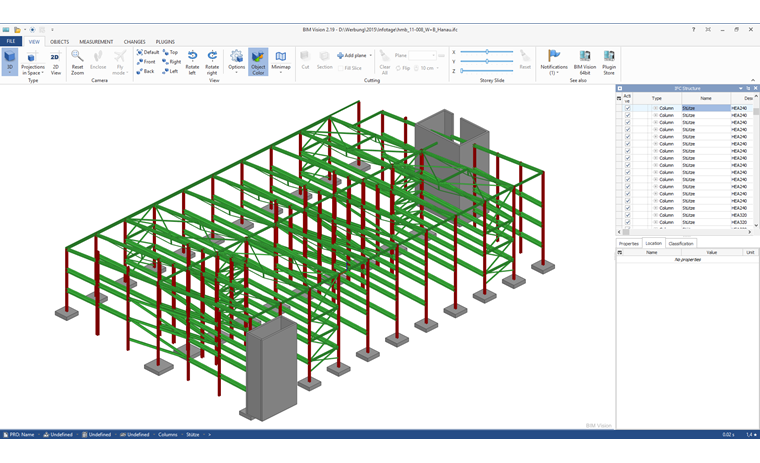

Las estructuras IFC se pueden importar a visualizadores gratuitos. Generalmente, las visualizaciones indican los materiales seleccionados, las secciones, el espesor del muro y de la losa. Se reconocen los espacios y limitaciones disponibles y, por lo tanto, es posible estimar mejor las posibles situaciones de conflicto antes del proceso de detallado.
Geometría y dimensiones de la estructura de apoyo
En el pasado, era necesario leer los planos y recopilar los planos del terreno, vistas y secciones. Ahora es posible trabajar de forma visual. La situación ideal existe si se pueden importar datos (por ejemplo, IFC u otros formatos) y si se puede generar directamente un modelo estructural. Sin embargo, el modelo de coordinación IFC no proporciona apoyos, articulaciones ni cargas. Sigue siendo tarea del ingeniero.
El método BIM evita errores
La digitalización tampoco se detiene en la industria de la construcción. Un modelo digital indica posibles problemas antes de preparar las instalaciones del sitio. Incluso si uno prefiere no admitirlo, la gente suele cometer más errores que los ordenadores y el software relacionado. Los esfuerzos de la introducción del BIM también impulsan la estandarización de los componentes estructurales. Los fabricantes ya ofrecen bibliotecas del BIM para descargar, las cuales se pueden importar fácilmente en el software del método BIM. Más normativas significan un manejo más fácil, ganancia de tiempo y menos fuentes de error.
El software del método BIM está abierto
El software del método BIM necesita interoperabilidad. Las interfaces son importantes. La situación ideal sería si todos los programas admitieran un formato común de intercambio de datos. IFC está en camino de convertirse en esta norma abierta. Además de IFC, actualmente existen otras opciones para el intercambio de datos. Sin embargo, el uso de opciones directas para el intercambio de datos significa que se define un determinado entorno de software, pero estas soluciones de software están adaptadas de forma óptima al software que se utiliza. Cuando, a su vez, se decide utilizar un software que ofrezca pocas opciones para el intercambio de datos, existe el riesgo de que el software utilizado para el proyecto no sea compatible. Por lo tanto, en la actualidad el BIM no sólo ofrece IFC, sino muchos otros formatos de intercambio de datos. Estos incluyen formatos como DXF/DWG, Step, DSTV PSS (*.stp), SNDF, CIS/2, ISM o también Excel.
Si se pueden programar las interfaces fácilmente, el ingeniero puede beneficiarse de la automatización completa de los procesos de planificación, lo que significa que se realizan automáticamente las tareas agotadoras y repetitivas. Es necesario tener habilidades básicas de programación, o encontrar a una persona que pueda llevar a cabo la programación.

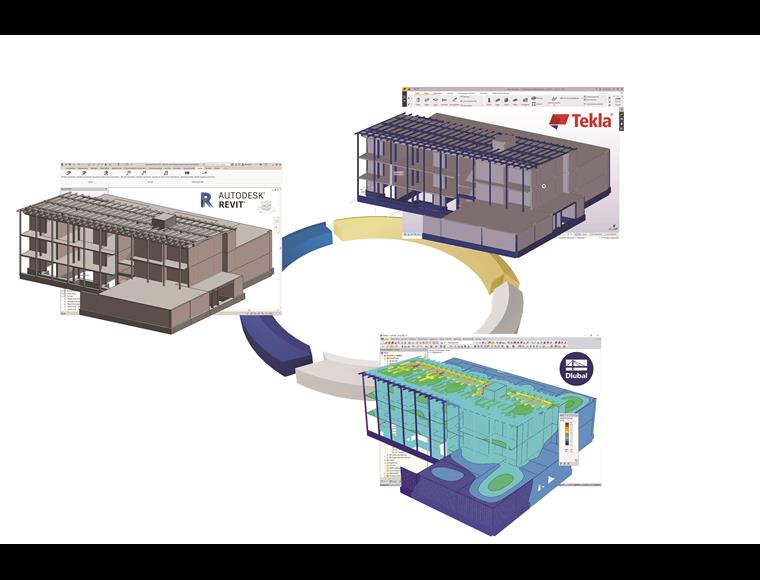

El método BIM genera efectos de sinergia

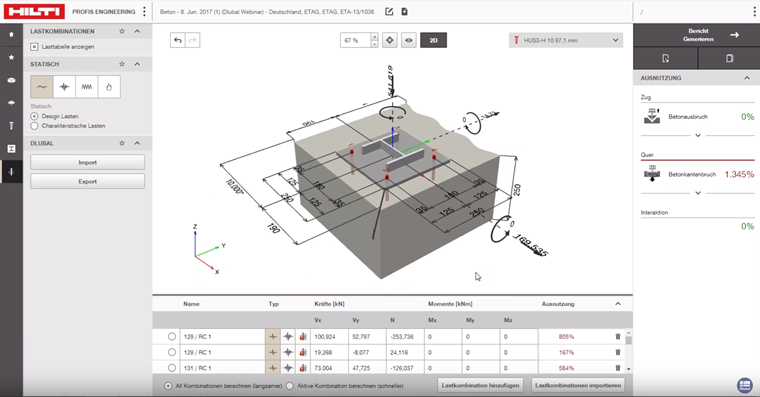

No existe un software que abarque todo y que ofrezca soluciones para todos los problemas. Incluso si existiera tal programa, sería tan diverso que no sería tan fácil de usar. Por lo tanto, siempre existirán soluciones aisladas que tengan una ventaja sobre la solución todo en uno. Con el BIM, se pueden combinar las ventajas de ambas soluciones y es posible trabajar de forma más efectiva. Es posible, por ejemplo, exportar esfuerzos internos de cálculo para el dimensionado de anclajes Hilti (Hilti PROFIS Engineering) desde el programa de análisis estructural RFEM mediante una integración con el método BIM.

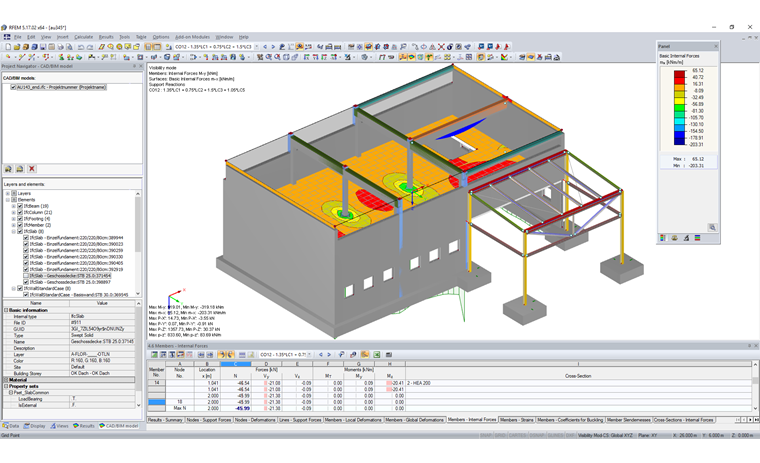

El método BIM permite una documentación integrada de los resultados de los análisis estructurales
El método BIM representa una coordinación interdisciplinaria en todas las fases de trabajo. Para evaluar la factibilidad en una etapa temprana o para el procesamiento de los resultados posterior en otras compañías u otros proveedores de servicios, puede ser útil mostrar los resultados estructurales en el modelo del método BIM o ponerlos a disposición allí.

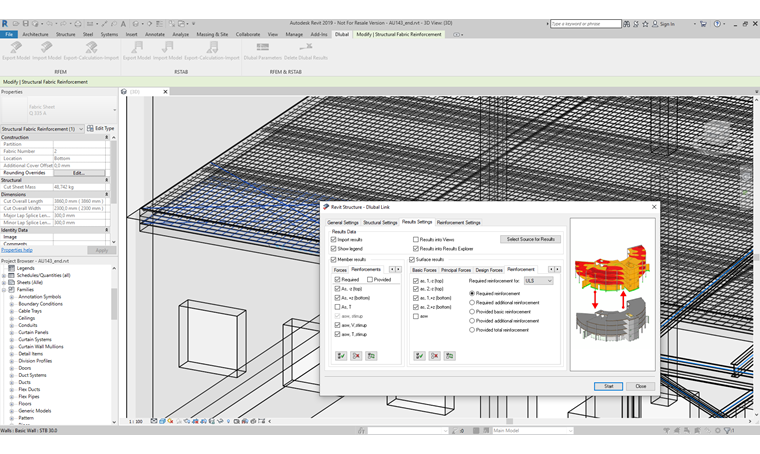

Además, existe la opción de combinar los puntos fuertes específicos del software del método BIM en la planificación con los de un software de ingeniería estructural típico. De este modo, es posible visualizar elementos de un modelo estructural en el modelo por el método BIM o, dependiendo de la aplicación, generar directamente los dibujos de la armadura basados en el modelo estructural. También es posible exportar, por ejemplo, los valores de cálculo de AEF del software RFEM directamente como refuerzo en 3D en Revit.
El método BIM se está volviendo cada vez más obligatorio
Cualquiera que no sea capaz de trabajar con modelos con el método BIM desde el software BIM no podrá admitir el proceso del BIM. En muchos países ya es obligatorio el uso de métodos BIM para proyectos del sector público. Por lo tanto, el ingeniero corre el riesgo de perder terreno en el sector de la construcción y se dará preferencia a otras oficinas de ingeniería. A la inversa, el método BIM ofrece la oportunidad de diferenciarse de la competencia y adquirir pedidos mejor pagados.
El método BIM hace atractivo al empleador
Además de las claras ventajas en el trabajo diario, existen algunos efectos ocasionales. Cada vez es más difícil encontrar trabajadores calificados en el mercado laboral. ¿También está buscando empleados? Las prácticas de trabajo innovadoras son útiles porque los empleados prefieren usar tecnologías orientadas al futuro como el método BIM que con las tecnologías tradicionales. No se debe subestimar este efecto.
Dar un paso adelante con el método BIM
Ahora es el momento adecuado para aprovechar las oportunidades del BIM, también en el análisis estructural. Los primeros pasos son rentables y establece el rumbo para el futuro. El método BIM no es solo un fenómeno temporal. Es hora de que los ingenieros estructurales manejen el BIM de forma más intensa.
