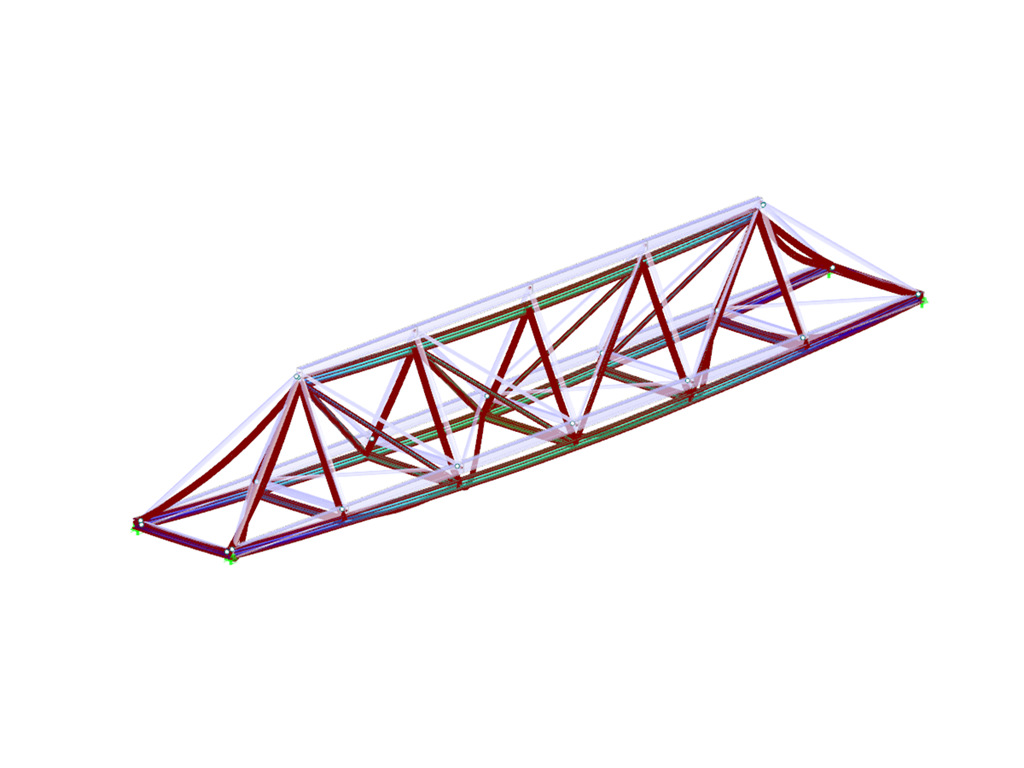

- 杆件和多杆件的变形和挠度验算
- 通过图形选择需要计算的杆件和多杆件
- 相对于整体、局部或等效杆件方向的极限变形值
- 相对于杆件和多杆件长度的极限变形值或者预先设置变形绝对值
- 不同荷载作用下变形极限值验算
- 可以设置不同设计工况下的分析计算
- 允许设置与 RFEM/RSTAB 不同的长度和变形的单位
- 变形验算集成到 RFEM/RSTAB 打印输出报告
RF-DEFORM | 产品特性
您有什么问题想问的吗?
本文将向您展示如何在 RFEM 6 和 RSTAB 9 中对索结构进行建模和设计。
本文阐述并解释了索的抗弯刚度对其内力的影响。 本文还介绍了如何减少这种影响的方法。
规范 [1] 中的 ASCE 7-22 部分。 12.9.1.6 规定了在进行抗震设计的模态反应谱分析时应考虑 P-delta 效应的情况。 在 NBC 2020 [2] 的 Sent. 4.1.8.3.8.c 仅给出了一个简短的要求,即考虑重力荷载与变形结构的相互作用引起的侧移效应。 在某些情况下,进行地震分析时必须考虑二阶效应,也称为 P-delta。
本文介绍了结构动力学的基本概念及其在结构抗震设计中的作用。 着重于以浅显易懂的方式对技术问题进行说明,以便即使没有太深技术基础的读者也可以快速深入地理解该主题。
在一目了然的表格中对相对和绝对变形与各自极限值进行了比较。 这样可以快速地评估设计结果。
如果杆件或杆件集的设计失败,则会用颜色显示。 由 RFEM/RSTAB 计算的计算结果可以集成到打印报告中,
如果不存在计算作用的计算结果时,RF-/DEFORM 会自动在 RFEM/RSTAB 中进行计算,以确定变形。 应用在 RFEM/RSTAB 中定义的计算参数的设置。
然后附加模块 RF-/DEFORM 可以计算所设计的杆件和多杆件的相对变形。
与设计相关的数据会在两个不同的窗口中输入。 RF-/DEFORM 模块的布局非常清晰,操作起来非常简单。
首先,需要定义将要设计的作用。 然后,可以手动或图形方式选择杆件和多杆件,并分别指定容许变形容许值。
用户可以在对话框该部分定义相应的变形。
