计算完成后，程序会按荷载工况、面或栅格点显示最大应力、应力比和位移。 该设计利用率可以与任何应力类型相关。 RFEM 模型中的当前位置由颜色突出显示。
除了以表格形式对结果进行评估外，还可以在 RFEM 的工作窗口中以图形方式显示应力和应力比。 为此，您可以在面板中调整颜色和分配的值。
您有什么问题想问的吗？
长度: 00:00:10 min
长度: 00:00:11 min
长度: 00:00:00 min
长度: 00:00:50 min
长度: 00:00:22 min
长度: 00:00:27 min
常见问题和解答 (FAQ)
长度: 00:00:47 min
长度: 00:00:25 min
长度: 00:00:05 min
.png?mw=350&hash=117ad3f33c60ab58cde72c606f62ba73be0be9f3)
Kmod_Enginyeria_en_Fusta_SL_(1).png?mw=350&hash=d95479f00ad156f3c1ce7fa9e5215ddc8ffa68a0)
.png?mw=350&hash=b023d6c658e181cb7d69028c0f3994dedab96fc5)
进行荷载计算时，除了考虑荷载外还必须考虑木结构设计中荷载组合的一些特殊性。 与钢结构不同，在木结构中，强度值取决于荷载持续时间和木材湿度。 正常使用极限状态设计时必须考虑一些特殊的情况。 在本文中，我们将讨论实体计算中的效应，以及如何使用 RSTAB 和 RFEM 进行计算。
在 RFEM 6 中的“多层面”模块中可以定义多层结构。 如果在模型的基本数据中激活了该模块，那么就可以为任何材料模型定义层结构。 例如，各向同性材料和正交各向异性材料的材料模型也可以相互组合使用。
对正交胶合木板的支承需要特别注意。 Üblicherweise wird eine Brettsperrholzwand mit Schubverankerungen gegen das Abscheren und mit Zugankern gegen abhebende Kräfte gesichert.
在 RFEM 中输入结构数据的好处就是可以完全自由地选择几何形状。 So ist es ohne Weiteres möglich, eine Konstruktion zu wählen, bei der, wie im Bild dargestellt, einspringende geschwungene Ecken vorhanden sind.
.png?mw=350&hash=22d4cc5696e7961e8d9ee2a7db1c2f74839b0477)
- 一般应力验算
- 完全集成在 RFEM 中应力和利用率的图形和数值结果
- 可以灵活设计不同的层结构
- 输入工作少，效率高
- 可根据需要详细设置计算选项
- RFEM 会根据选定的材料模型和包含的层生成面的局部整体刚度矩阵。 有以下材料模型可供选择：
- 正交各向异性
- 各向同性
- 用户定义
- 混合（用于材料模型的组合）
- 将经常使用的层结构保存到数据库中
- 计算基本应力、剪应力和等效应力
- 除了基本应力外，还会有按照 DIN EN 1995-1-1 的必要应力以及这些应力之间的相互作用作为计算结果。
- 几乎对任意形状的结构构件进行应力验算
- 计算等效应力按照不同的假设：
- 形状改变比能假设 (von Mises)
- 剪应力假设 (Tresca)
- 正应力假设 (Rankine)
- 主应变假设 (Bach)
- 按照 Mindlin 或 Kirchhoff 矩阵，或者由用户自己定义横向剪应力
- 正常使用极限状态验算，例如验算面位移
- 用户定义挠度限值预先设置
- 可以考虑层耦合
- 在表格和图形中分别显示输出各个应力组成部分和应力利用率
- 模型中每一层的应力结果
- 需要进行设计的面列表
- 可以实现层之间完全无剪力耦合

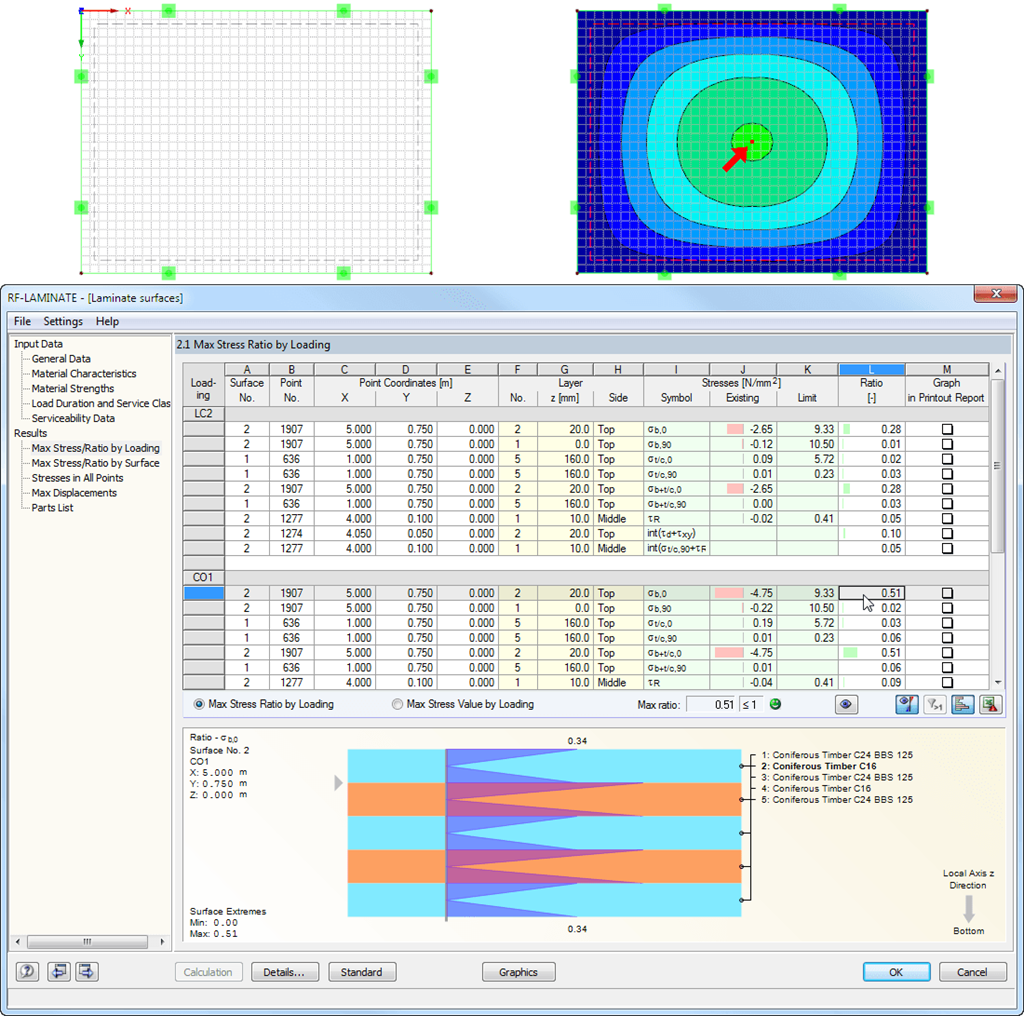

计算完成后，程序会按荷载工况、面或栅格点显示最大应力、应力比和位移。 该设计利用率可以与任何应力类型相关。 RFEM 模型中的当前位置由颜色突出显示。
除了以表格形式对结果进行评估外，还可以在 RFEM 的工作窗口中以图形方式显示应力和应力比。 为此，您可以在面板中调整颜色和分配的值。
在这里需要为承载能力极限状态和正常使用极限状态设计选择荷载工况、荷载组合和结果组合。 选择需要设计的面之后，接下来就是定义材料模型了。
层结构可以按照不同的结构进行刚度计算。 用户可以根据需要调整材料模型的各项参数。在这里也可以对 3*3 矩阵进行修改。 这样在生成刚度方面有完全的选择自由。
每层的极限应力可以由所选材料决定， 也可以由用户自己定义。
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
在层结构数据库中可以找到以下正交胶合木制造商：
- Binderholz (USA)
- KLH（美国，加拿大）
- Calle buck（美国，加拿大）
- Nordic Structures（美国，加拿大）
- Mercer Mass Timber
- SmartLam
- 斯特林结构
- Lignatec第32版“瑞士生产的正交胶合木”中列出的上部结构。
当从层结构库中导入一个结构时，所有相关的参数会被自动导入。 该视频教学的内容和数量正在不断扩展。
