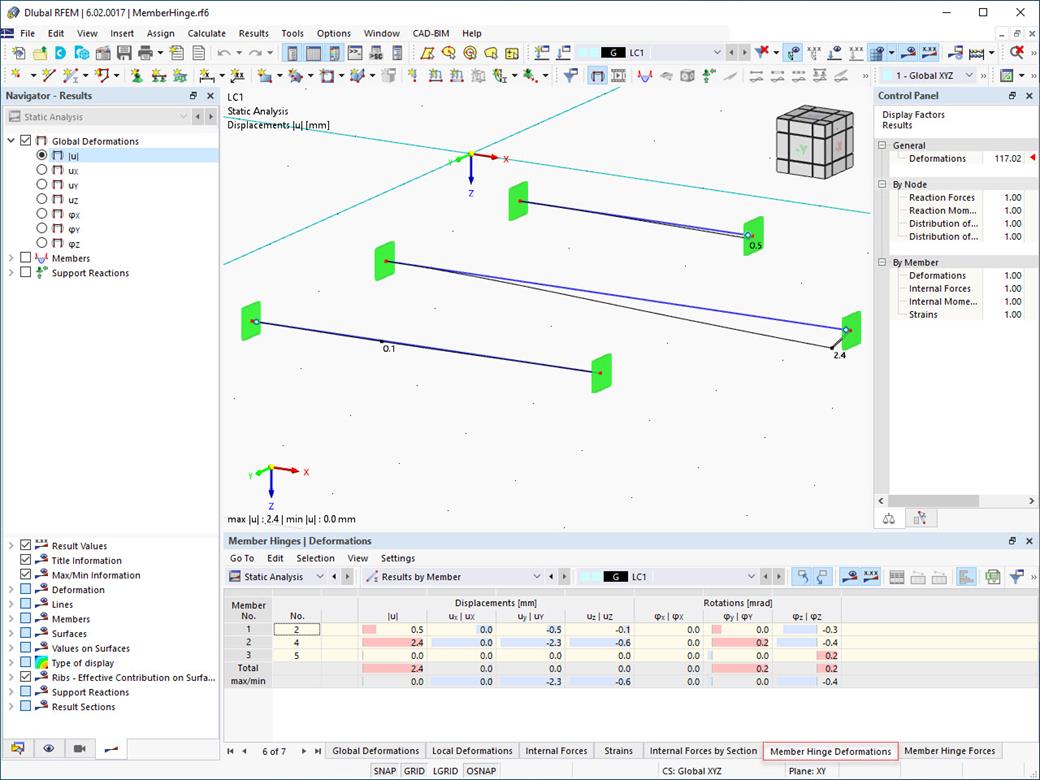

杆件的结果可以在导航器中的杆端铰中以图形方式显示。 在结果(按杆件)表格中可以找到杆端铰的数值结果。 表格杆端铰 - 变形和杆端端端铰力可用于分析和记录杆端铰区域的变形和力的结果。
表格中列出了结果表管理器中指定位置的每根杆件的变形和力。 更多介绍可以查阅该章节。
杆件的结果可以在导航器中的杆端铰中以图形方式显示。 在结果(按杆件)表格中可以找到杆端铰的数值结果。 表格杆端铰 - 变形和杆端端端铰力可用于分析和记录杆端铰区域的变形和力的结果。
表格中列出了结果表管理器中指定位置的每根杆件的变形和力。 更多介绍可以查阅该章节。
杆件的结果可以在导航器中的杆端铰中以图形方式显示。 在结果(按杆件)表格中可以找到杆端铰的数值结果。 表格杆端铰 - 变形和杆端端端铰力可用于分析和记录杆端铰区域的变形和力的结果。
表格中列出了结果表管理器中指定位置的每根杆件的变形和力。 更多介绍可以查阅该章节。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在对建筑模型进行反应谱分析时,用户可在楼层结果表中查看二阶效应系数。
根据二阶效应系数的大小可判断结构分析方法是采用一阶还是二阶分析法。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大,比如大于 20%,则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%,则可能出现局部失稳现象(例如单个构件屈曲)。
此外,模态相关系数还可以用于,例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小(例如<20%),则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中,该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
